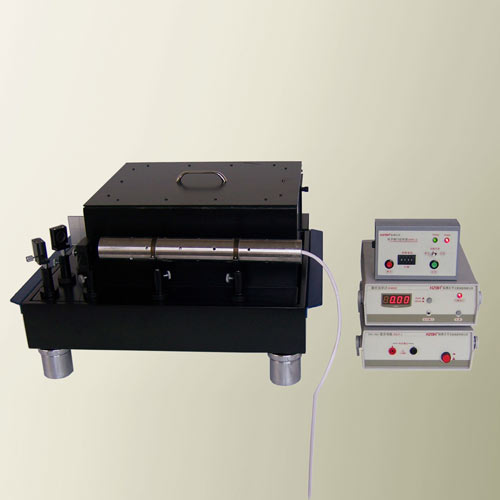

DH6516

1、了解全息照相的基本原理，学习全息照相的实验技术；

2、拍摄透射式激光重现全息图，并再现物像；

3、拍摄反射式白光重现全息图，并再现物像；

4、了解和使用显影、定影、冲洗等有关摄影技术。

1、采用轻便式设计，取消了传统的大型暗室，没有暗室也可以进行实验；

2、采用多级防震设计，取消了传统的实验防震平台；

3、将光路和拍摄系统与外部空间隔离，从而减小了空气和震动的影响，实验时可以不受讲话和人员走动的影响；

4、综合以上的设计，可以在一个实验室中开设多组实验，方便教学，并大大节约了实验场地；

5、既可拍摄激光重现全息图，又可拍摄白光重现全息图，性价比高。

1、激光功率计：量程2mW，20mW，3位半数显；

2、曝光定时器：分辨率0.1s，量程1～999.9s；

3、大功率氦氖激光器：管长320mm，功率＞3.5mW，波长632.8nm；

4、光学元件：高反射镜，半反射镜，小扩束镜，大扩束镜等；

5、耗材：Ag干板，RSP干板，定影粉，显影粉，异丙醇等；

6、外形尺寸：防震平台、轻便实验暗箱600×420×355mm；洗片暗箱450×350×220mm。

18800

DHEO-1

电光调制实验仪作为高等院校新一代物理实验仪器，在基础物理实验和相关专业实验中用以研究电场和光场相互作用的物理过程，也适用于光通讯与光信息处理的实验研究。电光调制器的调制信号频率可达10⁹～10¹⁰ Hz量级，因而在激光通讯、激光显示等领域中有广泛的应用。

1、显示电光调制波形，观察电光调制现象；

2、测试电光晶体的调制特性曲线；

3、测量电光晶体的特征参量；

4、进行电光调制的光通讯及光纤通讯实验研究与演示。

1、晶体偏置电压＋0～900V 连续可调，最小分辨率1V；

2、频率表：最小分辨率：0.01Hz；最大量程：10KHz；

3、信号源输出：正弦波：100～4.5KHz, 方  波：100～4.5KHz；

4、半导体激光器：波长650nm，光功率输出2.5mW，工作电压5V，激光光束三维可调；

5、电光晶体：LiNbO3晶体，镀银电极晶体轴向：Z轴通光，X轴加电场；透光波段：370～5000nm；透射率：>95%(波长632.8nm时)；晶体架三维可调；

6、光电探测器：光谱响应范围：400～1100nm；

7、λ/4波片：直径为25.4mm，角度最小分辨率0.07°；

8、偏振片：两偏振片光轴平行放置时，透过率大于30%；两光轴垂直放置时，透过率小于1% ；直径为25.4mm，角度最小分辨率0.07°；

9、光功率计：量程20mW、2mW、200μW和20μW四档，最小分辨率 0.01μW；采用数字键盘切换档位；带光强电压输出接口，便于与其它设备相连；

10、光学导轨：1m；

11、光纤1m，可开展光纤通讯实验；

12、收音机和耳机各一。

13、实验需另配示波器。

22800

DHSL-1

1、光栅衍射规律的认识；

2、声、光相互作用现象，即声光效应；

3、演示声场光栅和超声光栅现象，并测量超声波在液体中的传播速度。

1、高频、大功率超声波激励液体介质，使产生驻波链，形成相位光栅；

2、把衍射图像投射到刻度屏上，可以测量成像距离和衍射条纹间距。

1、声场光栅超声换能器频率800KHz左右，超声光栅换能器频率10MHz左右；

2、半导体激光器，供电电压5V，功率2mW，波长650nm，激光光束三维可调，便于调节光场和声场的相对位置；

3、扩束透镜，焦距为16mm；

4、DDS信号发生器，频率9500KHz～11500KHz连续可调，分辨率1KHz，用于驱动10MHz换能器；

5、DDS信号发生器，频率500.00KHz～900.00KHz连续可调，分辨率0.01KHz，用于驱动800KHz换能器。

15600

DHSL-2

1、光栅衍射规律的认识；

2、声、光相互作用现象，即声光效应；

3、演示超声光栅现象，并测量超声波在液体中的传播速度。

1、超声光栅换能器频率10MHz左右；

2、半导体激光器，供电电压5V，功率2mW，波长650nm，激光光束三维可调，便于调节光场和声场的相对位置；

3、DDS信号发生器，频率9500KHz～11500KHz连续可调，分辨率1KHz；

4、导轨长1m；

5、光具座3只，光屏1个；

6、透明玻璃水槽架一只。

9000

超声光栅   实验仪

8、DDS信号发生器，频率9000KHz-11500KHz连续可调，分辨率1KHz。

超声光栅    实验仪

4、 DDS信号发生器，频率9000KHz-11500KHz连续可调，分辨率1KHz；

6、平行光管、望远镜系统物镜焦距：170mm，通光口径：φ22mm, 视场：3°22ˊ；

10500
