西安明克斯向国内用户现货提供PF66E型数字万用表,欢迎选购。

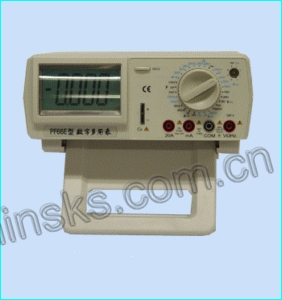

一、PF66E型数字万用表介绍:
PF66E型数字万用表是4½位台式万用表是由低漂移放大器和CMOS集成电路所组成4位半数字仪表,它具有基本的DCV,ACV,DCA,ACA和OHM等测量功能,电压测量最高到1000V直流或交流峰值,分辨力可达10μV,电流可测量到20A,极性自动转换,读数显示直观。
PF66E型数字万用表交流测量采用高精度真有效值,具有测量频带宽,对任何波形的交流量都可准确测量其有效值的特点。
二、PF66E型数字万用表技术特点:
1、手动量程选择;
2、4½位超大屏幕液晶显示(显示范围75×40mm),最大读数为19999;
3、电压测量达1000V(直流)和750V(交流);
4、交直流电流测量20A;
5、交流电压频率响应50kHz;
6、频率、电阻、二极管及通断测试功能;
7、使用环境:0~40℃,相对湿度小于75%;
8、交流供电:220V±10%;
9、过载保护250V有效值;
10、外形尺寸:260×220×105mm;
11、重量:约1kg。
三、PF66E型数字万用表技术参数:
预热时间:30分钟;保证准确度环境温度23±5℃,相对湿度<75%,校准保证期从出厂日起为一年。
直流电压(DCV)
量程 |
准确度 |
分辨力 |
200mV |
±(0.05%读数+3) |
10μV |
2V |
100μV |
20V |
1mV |
200V |
10mV |
1000V |
±(0.1%读数+5) |
100mV |
输入阻抗:所有量程为10MΩ;
过载保护:200mV量程为250V直流或交流峰值,其余为1000V直流或交流峰值。
交流电压(ACV)
量程 |
输入频率 |
准确度 |
分辨力 |
200mV |
50Hz—50kHz |
±(0.8%读数+80) |
10μV |
2V |
50Hz—20kHz |
100μV |
20V |
1mV |
200V |
50Hz—5kHz |
10mV |
750V |
50Hz—400Hz |
±(1.0%读数+50) |
100mV |
保证准确度的输入值应大于量程的10%;
输入阻抗:所有量程为2MΩ;
过载保护:200mV量程为250V直流或交流峰值,其余为1000V直流或交流峰值。
直流电流(DCA)
量程 |
准确度 |
分辨力 |
20mA |
±(0.35%读数+10) |
1μA |
200mA |
10μA |
2A |
±(0.8%读数+10) |
100μA |
20A |
|
1mA |
最大输入压降:200mV;
最大输入电流:20A(不超过15秒);
过载保护:2A/250V保险丝,20A/250V速熔保险丝。
交流电流(ACA)
量程 |
输入频率 |
准确度 |
分辨力 |
200mA |
50Hz—5kHz |
±(0.8%读数+80) |
10μA |
2A |
50Hz—400Hz |
±(1.0%读数+50) |
100μA |
20A* |
1mA |
最大输入压降:200mV;
最大输入电流:20A(不超过15秒);
过载保护:2A/250V保险丝,20A/250V保险丝。
电阻(Ω)
量程 |
准确度 |
分辨力 |
200Ω |
±(0.1%读数+20) |
0.01Ω |
2kΩ |
±(0.1%读数+5) |
0.1Ω |
20kΩ |
1Ω |
200kΩ |
10Ω |
2MΩ |
100Ω |
20MΩ |
±(0.4%读数+5) |
1kΩ |
开路电压:小于3V;
过载保护:250V直流和交流峰值;
电容(CAP)
量程 |
准确度 |
分辨力 |
20nF |
±(3.5%读数+20) |
1pF |
2µF |
100pF |
200µF |
±(5%读数+30) |
10nF |
测试频率:约400Hz;
过载保护:36V直流或交流峰值。
频率(FREQ.)
量程 |
准确度 |
分辨力 |
20kHz |
±(1.0%读数+20) |
0.1Hz |
200kHz |
1Hz |
输入灵敏度:500mV有效值;
过载保护:250V直流和交流峰值(不超过15秒)。
晶体管hFE参数测试
量程 |
显示值 |
测试条件 |
hFE NPN或PNP |
0~1000.0 |
基极电流约10µA,Vce约为3V |
二极管及通断测试
量程 |
说明 |
测试条件 |
|
测量值为正向压降近似值,当被测电阻低于70Ω±20Ω时,蜂鸣器发声,并显示近似值,开路电压约3V |
正向直流电流约1mA,反向直流电压不大于3V |
过载保护:250V直流和交流峰值。 |
