SP—310型电缆测试管理系统

Sp—310型电缆测试管理系统由笔记本电脑、故障测试系统,路径仪和故障定位仪四部分组成，用于电缆故障的测试和电缆资料的日常管理。
    故障测试系统利用笔记本电脑进行测量控制和数据处理，整个操作在Windows界面下进行，屏幕显示区域大，测量波形直观，操作使用方便，利用硬盘可以存储大量的测量数据，可以对测量结果进行现场存储、打印，也可脱离现场打印，数据永不丢失。由于采用了通用的笔记本电脑，提高了系统的可靠性和通用性，维修方便。
    管理功能：利用数据库对电缆资料进行日常管理，包括电缆分布图、编号、起止位置、埋设深度及时间、电缆介质、接头位置、维修记录等信息。
主要性能指标
      可测试各种电力电缆的开路、短路、低阻、高阻(泄漏性高阻、闪络性高阻)故障.

      可测试通信电缆和市话电缆的开路、短路故障。可测量长度已知的任何电缆中电波传播的速度。可检测地埋电缆的走向及埋设深度.
测试距离：不小于16Km
测试误差：系统误差小于1米
仪器采样频率：25MHz
读数分辨率：0.8
测试盲区：小于16米
使用环境温度：-10℃～40℃
电源：直流12V(免维护电瓶)
功耗：≤30W
重量：6kg
管 理
电缆分布示意图
用户管理区域内所有电缆的资料

           Sp—310电缆测试管理系统配套表

SP-308 型电缆故障测试仪
SP-308型电缆故障测试仪是一种体积最小、功能齐全、操作方便、交直流两用的智能型电缆故障测试仪，也是本公司系列化电缆故障测试仪器的主要配套设备。
主要技术性能指标
1、使用范围：适用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆的高低阻、短路、开路、断线以及高阻泄漏和高阻闪络性故障。
测试距离：最短15～20米，最长不小于15Km
测量误差：全范围系统误差不大于±1%
工作方式：低压脉冲、直流高压闪测及冲击高压闪测
采样频率：25MHz

数显同步定点仪


主要性能指标：

1．数显距离：最大500米，最小0.1米。

2．粗测误差小于10%，定点误差为零。

3．电磁通道增益>110dB (30万倍)。

4．电磁通道接收机灵敏度<5μV。

5．声音通道音频放大器增益<120dB (信噪比4:1时100万倍)。

6．50Hz工频抑制度>40dB (100倍)。

7．声电同步显示监听：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下,重复计数一次，并显示故障距离或满亮 (500.0米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。

8．声波传感器探头换成15KHz电磁传感探头时，可作电缆路径和电缆埋设深度的精确探测。

9．电源：6V免维护电瓶  1.2AH。

10．功耗： <120mA     (0.7W)

11．工作环境：湿度80%       温度-10 co—— 50 co

该仪器可产生15KHZ的正弦信号，该信号加在故障电缆之好相
或对地电阻大于8Ω以上之相，与定位仪配合使用，可对地
埋电缆的走向及深度进行探测。

信号频率：15KHZ

振荡方式：断续

输出功率：30W

电源：220V±10%

DS-C型电缆识别仪

DS-C型电缆识别仪是用于将某一特定电缆从一束同型号电缆中识别出来的专用仪器，是一小型化手提式紧凑型仪器。适用于各种型号电缆中的停运电判别；识别所要寻找的电缆；对于电缆沟、桥架及固定在墙上的电缆尤为方便。整机由信号发生器，接收机及卡钳组成。
    电缆识别仪具有判别电缆准确、快速、操作简单、应用范围广等特点。是目前国内电缆识别仪器中技术先进、性能优越的新型电缆识别仪器。电缆识别仪由信号发生器和接收钳信号检测器及指示表三部分组成.

       输出功率：1000W
       输出幅度：阻抗自动匹配
       工作电压：AC  220V(1±10%)   50Hz(1±5%)
       使用环境：温度：-10℃～ 40℃   湿度：RH≤95％
       外形尺寸：290×210×180mm
       重　　量：3kg
   接收部分：
       显　　示：LCD条码指示信号强度
       判　　断：自动判断“YES”、“NO”
       钳口尺寸：Φ102mm

GXY-2000地下管线探测仪
GXY-2000地下管线探测仪
*直埋电缆故障的精确定位
*大屏幕液晶图形显示
*手动增益调节
*多种探测模式
*多种深度测量
*连续自动阻抗匹配
*音、射频信号同时发射
*具有背光功能适合夜见使用
*电子测量用于区分平行管线
*内置欧姆表可测量环路电阻
接收机
工作频率：音频、射频、50HZ无源交流频率
接受模式：波谷法、波峰法
电流指示：显示被测电缆的有效电流值
深度指示：最大探测2.5米
电池型号：6节二号碱性电池
电池寿命：连续工作>40小时，间断工作>80小时
尺寸大小：700（长）110(宽)200（高）
重量：1公斤（带电池）
发射机
工作频率：音频、射频、50HZ无源交流频率
匹配负载：5欧姆--3000欧姆
功率输出：正常、高
电池型号：8节一号碱性电池
电池寿命：连续工作8--15小时
尺寸大小：390（长）160（宽）150（高）
重量：2.3公斤（带电池）

SP-310型继电保护校验仪 本仪器是用于各种高低压配电系统作继电保护校验的新型跨世纪智能级高科技产品。采用单片微电脑技术，将高精度电器测量和控制技术融为一体，可对各种电磁型、整流型、晶体管型、集成电路型继电器的动作电压、返回电压、动作电流、返回电流、重合闸充放电时间，以及动作、返回时间进行高精度、高性能测量和校验。

主要指标
交流输出：电压：0-250V连续可调
          电流：0-50A-200A连续可调
支流输出：电压：0-300V连续可调
          电流：0-8A连续可调
时间测量：0-999.99S± 0.01S
工作电压：AC220V±10%

误差:小于0.5%
功    率：1500W(最大4500W 20S)
体    积：470X450X225mm
重    量：21KG

DY05/DY10/DY20/DY30直流电阻测试仪

该仪器采用全新电源技术，整机由单片机控制，自动完成自检、数据处理、显示等功能，
有自动放电和放电指示功能。立式结构，适合现场使用，不怕误操作，具有完善的保护功能，能满足国内外大容量变压器之常规直阻试验。

■ 特点：
◇ 具有完善的保护电路、抗拉弧、可靠性强
◇ 输出电流大，体积轻巧，一体化
◇ 立式机箱结构，便于现场操作
◇ 具有音响放电报警装置，放电指示清晰

■ 技术指标：
◇ 输出电流：50A、20A、10A、5A
◇ 输出电压：20V
◇ 量程：50μΩ～0.5Ω（50A）
100μΩ～1Ω（20A）
200μΩ～2Ω（10A）
400μΩ～4Ω（5A）
◇ 准确度：0.2%
◇ 分辨率：0.1μΩ
◇ 体积：长440mm宽240mm高390mm
◇ 净重：16kg

DY40/DY50/DY80/CZS直流电阻测试仪

该仪器采用全新电源技术，整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。立式结构，适合现场使用，不怕误操作，具有完善的保护功能，能满足国内外大容量变压器之常规直阻试验。

■ 特点：
◇ 具有完善的保护电路、抗拉弧、可靠性强
◇ 输出电流大，体积轻巧，一体化
◇ 立式机箱结构，便于现场操作
◇ 具有音响放电报警装置，放电指示清晰

■ 技术指标：
◇ 输出电流：50A、20A、10A、5A
◇ 输出电压：20V
◇ 量程：50μΩ～0.5Ω（50A）
100μΩ～1Ω（20A）
200μΩ～2Ω（10A）
400μΩ～4Ω（5A）
◇ 准确度：0.2%
◇ 分辨率：0.1μΩ
◇ 体积：长440mm宽240mm高390mm
◇ 净重：16kg

AK-505 SMD贴片电阻电容检测笔

● 显示：5999 ● 电阻：600Ω/6KΩ/60KΩ/600KΩ/6MΩ/60MΩ±（1%+5字) ● 电容：6nF/60nF/600nF/6μF/60μF/600μF/6mF/60mF±(3%+5字) ● 自动识别：0-6MΩ/3nF-600μF ● 适用于：电子工厂/电子维修/电子爱好者

V3检测及证书管理系统

GI-MView  宝玉石视频显示系统

系统能将显微镜观察的宝玉石内部特征通过视频方法输出到投影仪，计算机，显示器等设备支持投影仪，大屏幕显示等设备,支持计算机图像存档,动态静态图像显示
   图像清晰逼真;
  支持投影仪，显示器，及计算机等输出设备;
  照度：2000lx @20cm;
  光源含紫外线成分极少
  高频电源控制,光场稳定不闪烁。

GI-MV60 宝玉石视频显示系统：Leica S6D三目显微镜，高速数字CCD，高分辨率。 支持投影仪，大屏幕显示等设备,支持计算机图像存档,动态静态图像显示

MIC01/MIC02/MIC03/MIC04/MIC05回路校验仪 仪器特点：
输出和测量DCA（20mA）回路电流；测量DCV（28V）
可模拟变送器的输出
可提供24V回路电源
提供24V回路电压并同时测量电流
可进行开关的通和断测量
可进行步进和零、满点的快速操作
可产生快速和慢速的4～20mA电流自动斜波输出
可mA和百分比显示
5位LCD大字符显示，简便的键盘操作
小巧、坚固、可靠，特别适合现场过程回路的校验、维修和故障诊断
价格低廉

输出功能及技术指标:（适用于18℃至28℃，校准后一年内）

输 出	量 程	输出范围	分辨率	精 度	说  明
电流	20mA	0.000～22.000mA	0.001mA	±0.05%设定值±4uA	20mA最大负载1KΩ注1
模拟变送器（吸入电流）	-20mA	0.000～-22.000mA	0.001mA	±0.05%设定值±4uA	20mA最大负载1KΩ
回路电源	24V			±10%	最大输出电流25mA

测量功能及技术指标:（适用于18℃至28℃，校准后一年内）

测 量	量 程	测量范围	分辨率	精 度	说  明
电压	28V	-0.100～28.000V	1mV	±0.02%测量值±2mV	输入电阻2MΩ
电流	20mA	-1.000～22.000mA	0.001mA	±0.02%测量值±4uA	输入电阻10Ω
回路电流	20mA	-1.000～22.000mA	0.001mA	±0.02%测量值±4uA	提供24V回路电源

注1：电池高于6.8V时，20mA最大负载1KΩ
　　 电池在5.8V～6.8V之间，20mA最大负载700Ω
注2：温度系数 ±0.005% 量程 / ℃（5℃～28℃、18℃～40℃）

过 程 信 号 校 验	温度校验仪	MIC01	测量/模拟热电偶和热电阻的信号，精度0.05%RDG
	热电偶校验仪	MIC02		测量/模拟热电偶信号，精度0.05%RDG
	热电阻校验仪	MIC03		测量/模拟热电阻信号，精度0.05%RDG
	信号发生器	MIC04		输出和测量4-20mA电流，提供24V回路电压
	回路校验仪	MIC05		输出和测量4-20mA回路电流，测量28V电压

一、DF4247A/B通用示波器特点：

二、DF4247A/B通用示波器主要技术参数:

一、DF4328通用示波器特点：

二、DF4328通用示波器主要技术参数：

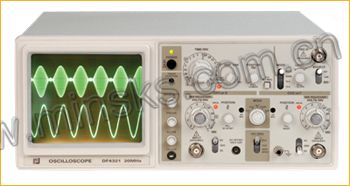

一、DF4321A/DF4351通用示波器特点：

二、DF4321A/DF4351通用示波器主要技术参数：

一、DF4321C通用示波器特点：

二、DF4321C通用示波器主要技术参数：

一、DF4322/DF4322A/DF4352/DF4352A通用示波器特点：

二、DF4322/DF4322A/DF4352/DF4352A通用示波器主要技术参数：

一、DF4325/DF4325A/DF4355/DF4355A通用示波器特点:

二、DF4325/DF4325A/DF4355/DF4355A通用示波器主要技术参数：

一、DF4125通用示波器特点：

二、DF4125通用示波器技术参数：

一、DF4135通用示波器特点：

二、DF4135通用示波器技术参数：

一、DF4313/DF4313D通用示波器特点：

二、DF4313/DF4313D通用示波器主要技术参数：

一、DF4318/DF4318A/DF4320/DF4320A通用示波器特点：

二、DF4318/DF4318A/DF4320/DF4320A通用示波器主要技术参数：

一、DF4241A通用示波器特点：

二、DF4241A通用示波器主要技术参数：

一、DF4321J通用示波器特点：

二、DF4321J通用示波器主要技术参数：

一、DF4351C通用示波器特点：

二、DF4351C通用示波器主要技术参数：

一、ST16A模拟示波器特点：

西安明克斯检测设备有限公司向国内用户现货提供SG4320A示波器，欢迎选购。

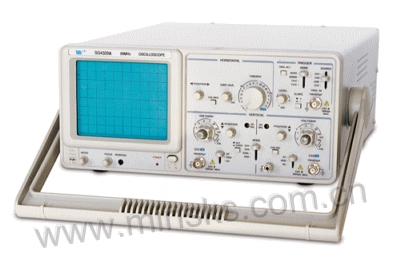

一、SG4320A示波器特点：
    1、便携式双通道示波器；
    2、可同时稳定显示两组频率和相位都无关的信号波形；
    3、内刻度矩行示波管；
    4、有X-Y 工作方式；
    5、峰值触发、自动触发、同步功能完善；
    6、具有交替、叠加、TV、自校等功能 ；
    7、最快扫速20nS 。
二、SG4320A示波器技术参数：
    1、频响: DC20MHz; AC 10Hz~20MHz；
    2、灵敏度y：5mV/div-5V/div ±3%；
    3、上升时间：≤17.5nS；
    4、扫描时间：0.2uS/div～0.5S/div±3%；
    5、工作方式：Y1，Y2，交替，断续，叠加；
    6、扫描方式：常态，自动，电视，峰值。

一、SG4340示波器特点：

二、SG4340示波器技术参数：

西安明克斯检测设备有限公司向国内用户现货提供SG4360双踪四线示波器，欢迎选购。

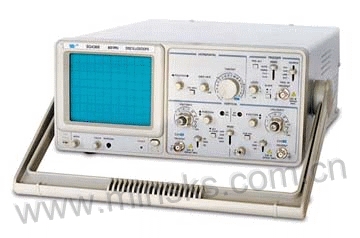

一、SG4360双踪四线示波器特点：
    1、便携式双通道示波器；
    2、可同时稳定显示两组频率和相位都无关的信号波形；
    3、有X-Y 工作方式；
    4、峰值触发、自动触发、同步功能完善；
    5、具有交替、叠加、TV、自校等功能；
    6、最快扫速20nS 。
二、SG4360双踪四线示波器技术参数：
    1、频响: DC60MHz; AC 10Hz~60MHz；
    2、灵敏度y：5mV/div-5V/div ±3%
    3、上升时间：≤5.5nS；
    4、扫描时间：0.2uS/div～0.5S/div±3%；
    5、工作方式：Y1，Y2，交替，断续，叠加。

西安明克斯向国内用户现货提供SG5025B数字示波器，欢迎选购。
一、SG5025B数字示波器特点：
    1、实时采样200Msps;
    2、等效取样率20Gsps；
    3、中英文菜单；
    4、LCD显示；
    5、垂直双通道，独立ADC；
    6、主副时基扫描，时间可缩放；
    7、光标测量：最大值，最小值，峰峰值，高端值，低端值，幅值，平均值，均方根植，周期平均，周期均方根，过冲，预冲；
    8、时间测量：频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟、相位、XATMAX、XATMIN；
    9、存储深度：4K ；
    10、实时/随机取样变换，常态/峰值/平均/采辉显示；
    11、波形参数自动测量多达16种；
    12、波形存储、设置存储各10组；
    13、波形运算、综合参数分析功能；
    14、RS232、GPIB两种选配。
二、SG5025B数字示波器技术参数：
    1、带宽：25MHZ；
    2、上升时间：小于等于14NS；
    3、偏转因数：2mv/div-5v/div正负3%；
    4、垂直分辨率：8bit;
    5、扫描时间：10ns-50s/DIV;
    6、水平采样模式：主时基、延迟扫描、X-Y、滚动；
    7、时基准确度：正负0.01%；
    8、显示模式：波形、标识、状态、菜单；
    9、显示屏：LCD320*240,5.7英寸彩色显示。

西安明克斯检测设备有限公司向国内用户现货提供SG5040A数字示波器，欢迎选购。
一、SG5040A数字示波器特点：
    1、实时采样200Msps;     2、等效取样率20Gsps；
    3、中英文菜单；        4、LCD显示；
    5、垂直双通道，独立ADC； 6、主副时基扫描，时间可缩放；
    7、光标测量：最大值，最小值，峰峰值，高端值，低端值，幅值，平均值，均方根植，周期平均，周期均方根，过冲，预冲；
    8、时间测量：频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟、相位、XATMAX、XATMIN；
    9、存储深度：4K ；
    10、实时/随机取样变换，常态/峰值/平均/采辉显示；
    11、波形参数自动测量多达16种；
    12、波形存储、设置存储各10组；
    13、波形运算、综合参数分析功能；
    14、RS232、GPIB两种选配。
二、SG5040A数字示波器技术参数：
    1、带宽：40MHZ；
    2、上升时间：小于等于14NS；
    3、偏转因数：2mv/div-5v/div±3%；
    4、垂直分辨率：8bit;
    5、扫描时间：10ns-50s/DIV;
    6、水平采样模式：主时基、延迟扫描、X-Y、滚动；
    7、时基准确度：正负0.01%；
    8、显示模式：波形、标识、状态、菜单；
    9、显示屏：LCD320*240,5.7英寸单色显示。

一、SG5040E数字示波器特点：

二、SG5040E数字示波器技术参数：

一、SG5060A数字示波器特点：

二、SG5060A数字示波器技术参数：

一、SG5060B数字示波器特点：

二、SG5060B数字示波器技术参数：

一、SG5060E数字示波器特点：

二、SG5060E数字示波器技术参数：

一、SG5060F数字示波器特点：

二、SG5060F数字示波器技术参数：

一、SG5060F数字示波器特点：

二、SG5060F数字示波器技术参数：

一、SG5060B数字示波器特点：

二、SG5060B数字示波器技术参数：

一、SG5060E数字示波器特点：

二、SG5060E数字示波器技术参数：

一、SG5100F数字示波器特点：

二、SG5100F数字示波器技术参数：

一、SG5200A数字示波器特点：

二、SG5200A数字示波器技术参数：

一、SG5200B数字示波器特点：

二、SG5200B数字示波器技术参数：

一、优利德UT2042C数字存储示波器技术参数：

一、优利德UT2042B数字存储示波器技术参数：

一、优利德UT2102C数字存储示波器技术参数：

一、优利德UT2102B数字存储示波器技术参数：

一、优利德UT2062C数字存储示波器技术参数：

一、优利德UT2062B数字存储示波器技术参数：

一、优利德UT2152B数字存储示波器技术参数：

一、优利德UT2152C数字存储示波器技术参数：

一、优利德UT2082C数字存储示波器技术参数：

一、优利德UT2082B数字存储示波器技术参数：

一、优利德UT2202C数字存储示波器技术参数：
