主要参数

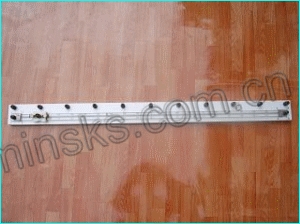

DQ-240电桥夹具适用于GB/T3048《电线电缆、电性能试验方法》中规定的各种电力电缆和电气装备电线电缆的直流电阻测量,也可用于其它导体材料的直流电阻测量。为使夹具更好地吻合标准规定的要求,本着方便、可靠的原则,其结构形式采用螺杆迅速夹紧、退出结构,电压端及电流端采用分开机械结构,保证其四端钮与被测试品的可靠接触。DQ-240采用铝合金拉伸底板,结构合理,使用方便。二、技术参数1、试样适用范围:1mm2~240mm2单根或多股绞合导体线芯。2、两电压夹头间距:1000±1mm。3、外形尺寸:1460×210×120mm。4、适配电桥:四点测量法的任何电桥。主要适用于QJ19、QJ36、QJ36S、QJ36S-2、 QJ44、QJ57、SB2230。
DQ-630电桥夹具适用于GB/T3048《电线电缆、电性能试验方法》中规定的各种电力电缆和电气装备电线电缆的直流电阻测量,也可用于其它导体材料的直流电阻测量。为使夹具更好地吻合标准规定的要求,本着迅速、方便、可靠的原则,其结构形式采用螺杆迅速夹紧、退出结构,电压端及电流端采用分开机械结构,保证其四端钮与被测试品的可靠接触。DQ-630电桥夹具采用铝合金拉伸底板,结构合理,使用方便。二、技术参数1、试样适用范围:1mm2~630mm2单根或多股绞合导体线芯。2、两电压夹头间距:1000±1mm。3、外形尺寸:1460×210×120mm。4、适配电桥:四点测量法的任何电桥。主要适用于QJ19、QJ36、QJ36S、QJ36S-2、 QJ44、QJ57、SB2230。
量程因数
有效量程(Ω)
用百分比表示
的等级指数C
103
0~1111.10
0.05
102
0~111.110
10
0~11.1110
1
0~1.11110
10-1
0~0.111110
10-2
0~0.0111110
0.2
10-3
0~0.00111110
2
DT-100型电桥托架这是一个液压的电桥托架,具有以下优势:结构紧凑,寿命长,快速升降。它可用于在绞线机现场提升或降低桥架,并且在夹具钳口松脱后自由移动。这是理想的工具,配合电桥或电阻测试仪用于现场导线电阻的精确测量。
额定载荷(kg)
最低高度(mm)
最高高度(mm)
净重(kg)
外形尺寸(mm)
100
855
1760
52
520*320*790
配合QJ36S、QJ36S-2直流低电阻测试仪,进行生产现场不间断测试。

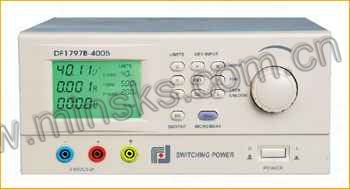

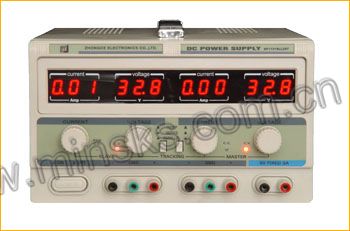

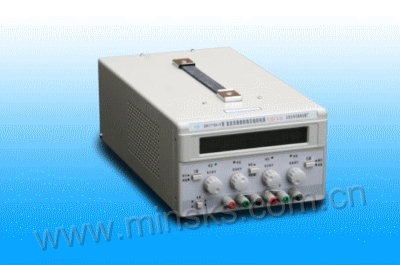

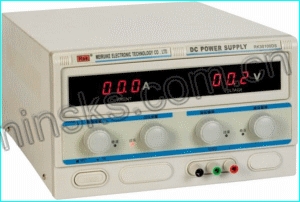

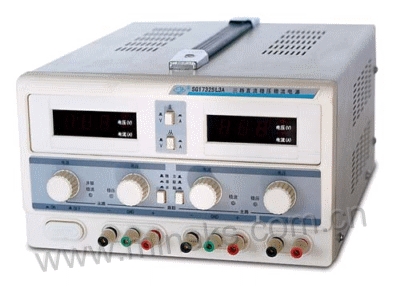

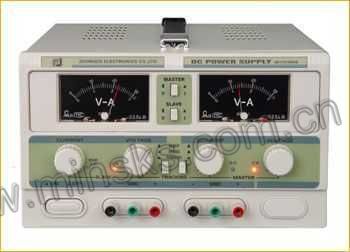

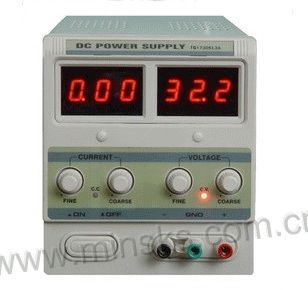

西安明克斯检测设备有限公司向国内用户现货提供YJ24/YJ25/YJ49高稳定直流稳压电源,欢迎选购。

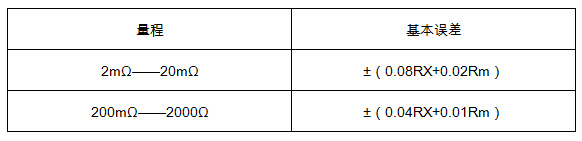

QJ84A 技术数据
量程
测量范围
分辨率
基本误差
测试电流
20mΩ
19.999mΩ
1μΩ
0.5
680mA
200mΩ
199.99mΩ
10μΩ
2Ω
1.9999Ω
100μΩ
68mA
20Ω
19.999Ω
1mΩ
200Ω
199.99Ω
10mΩ
6.8mA
2KΩ
1999.9Ω
100mΩ
680μA
20KΩ
19999Ω
1Ω
68μA
BT-3018R电池测试系统(经典四量程款)技术参数5V100mA四量程适用于:大专院校、科研机构、电池材料生产及电池生产企业对扣式电池、模拟电池、半电池、三电极电池、超级电容器等相关电化学方面的研究测试。测试项目:充放电详细数据、循环寿命、充放电曲线、充放电效率、比容量、比能量、直流电阻、漏电(自放电)电流等项目。LANBTS电池测试系统专用软件.LANBTS电池测试系统控制软件和数据分析软件借鉴了国外同类产品的优点,结合国内用户的使用习惯,我们做了全新的开发。软件采用.NET架构,WIN10风格、平面化设计、运算速度更流畅,数据处理更强大,而且编程方案可编辑等特点。主要技术性能:
BT-2018R科研实验室电池测试系统(经典四量程款)技术参数5V100mA适用于:大专院校、科研机构、电池材料生产及电池生产企业对扣式电池、模拟电池、半电池、三电极电池、超级电容器等相关电化学方面的研究测试。测试项目:充放电详细数据、循环寿命、充放电曲线、充放电效率、比容量、比能量、直流电阻、漏电(自放电)电流等项目。
LANBTS电池测试系统专用软件:LANBTS电池测试系统控制软件和数据分析软件借鉴了国外同类产品的优点,结合国内用户的使用习惯,我们做了全新的开发。软件采用.NET架构,WIN10风格、平面化设计、运算速度更流畅,数据处理更强大,而且编程方案可编辑等特点。配件包括:软件、电源线、USB通信线、电池夹具、装箱清单等主要技术参数:
产品外观
产品尺寸
长×宽×高=45cm×24cm×7cm
组合数量
20台/机柜,配有夹具托盘
箱体结构
镀锌板材质,喷塑处理工艺
指示灯
双色LED指示,三种状态颜色
基本参数
输入电源
单相AC 220V ±10% / 50Hz;25W
交流阻抗
≥10MΩ
电 压
电压范围
充电电压:0V-5V;放电电压:-5V
电压精度
实际控制精度:±0.02% of FS;稳定度:±0.02% of FS
恒压截止电流
≤5uA
电 流
自动切换
量程一1uA-0.1mA(±0.02% of FS);量程二0.1mA-1mA(±0.02% of FS)
量程三1mA-10mA(±0.02% of FS);量程四10mA-100mA(±0.02% of FS)
电流精度
充/放电
充电模式
恒流充电 /恒压充电 /倍率充电/ 恒功率充电/恒压限流充电/脉冲充电
放电模式
恒流放电/恒压放电/恒阻放电/倍率放电/恒功率放电/恒压限流放电/脉冲放电
限制条件
电压、电流、相对时间、容量、-△V、倍率电流,容量统计C1,时间统计T1,计数器N1,计数器N2
记 录
记录条件
时间变化△t:50ms---3600S
电压变化△U:0.001mV---5V
电流变化△I:0.001mA—100mA
记录频率
最高记录频率20Hz
测试事件记录
如:运行、停止、保护信息、参数重置、通道变更、在线校准等事件记录
循 环
循环次数
1-99999次
循环嵌套
具有嵌套循环功能,最大支持3层嵌套
保 护
运行保护
支持停电保护、通讯间断保护、电脑死机保护、系统死机保护
保护条件
延迟保护、过压、欠压、过流、过容、过温、单体过压、单体欠压
报警方式
测试完成提醒、安全保护报警、异常错误报警、弹幕提示信息
硬件特性
通道特性
8通道/台,可独立编程,互不干扰
控制方式
恒流源与恒压源采用双闭环结构,高精度线性调整
输入阻抗
≥10GΩ(静置状态下漏电流<0.1nA,停电状态下电池与设备完全断开)
基准特性
采用美国专用基准集成芯片;温度系数:5ppm/℃(最大值)
AD/DA
AD:24bit;DA:16bit
屏显信息
3寸LCD(箱号、电压量程、电流量程、通信状态、通道号等)亮度可调节
通讯方式
USB/RS485,采用光电隔离技术,最多接入256台
散热方式
风冷,风机转速支持程控、温控、全速三种模式可选
接入方式
四线制、支持三电极测量、扣式夹具、鳄鱼夹具等(用户可选)
软件特性
软件风格
C#平台开发,WIN10风格,平面化设计,适应现在流行操作习惯
软件语言
支持在线切换中/英文
测试方案特性
方案脚本独立(可任意拷贝、创建、修改、删除等)、循环控制,数据分析,数据库集中管理,实时曲线、曲线比较等
工步编辑特性
根据运行模式智能判断逻辑关系,提示错误操作,并自动填入主参数及截止条件参数,也可手动修改
模式操作特性
启动、停止、续接启动、强制跳转、参数重置、变更通道等
DCIR测试
支持定点进行DCIR的计算
超级电容器
具备超级电容器测试功能,测试结果直接以“法拉F”为单位,可测漏电电流
显示分辨率
6位有效数字(×.×××××)
数据展现方式
座标曲线(X、Y座标可自定义)、图形、数据列表(过程、明细分层)
数据导出
可导成EXCEL、TXT、图形(可指定工步或指定循环导出)
数据另存
支持单个或多个数据另存,多个数据另存自动新建文件夹,文件名自动加入启动时间及箱号和通道号,便于数据管理
软件升级
支持网络远程推送,在线升级
