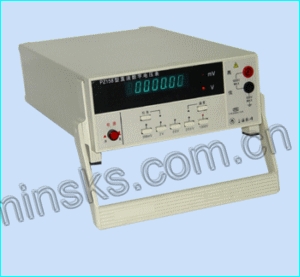

PZ158A系列直流数字电压表是一台具有6½位字长，0.1μV电压分辨力的带单片微机技术的高精度电子测量仪器。由于该系列仪器采用先进的单片微机及精密的模数转换技术，故能定时自动校零及有效的数字滤波，从而赋予仪表极其稳定的零位和优良的读数线性度及较强的抗干扰能力。本系列仪表显示采用八位LED显示。本系列仪表优良的性能可在科研、工农业及国防等领域内发挥较大的作用。
本系列仪表带有RS232C接口输出，可直接与带串口的计算机相连组成测试系统。
|
型 号 |
量 程 |
稳定误差 |
|
PZ158A |
200mV |
±（0.005%RD+0.003%FS） |
|
2V |
±（0.005%RD+0.0008%FS） |
|
20V |
|
200V |
|
1000V |
|
|
|
|
3.1 附加误差：产品在参比条件下工作时，环境温度每变化10℃所引起的附加误差应不超过稳定误差值；相对湿度变至80%时，所引起的附加误差不超过稳定误差。
3.2 RS232C接口参数：9600bd，8位数据位，无校验，1个停止位。
3.3 输入阻抗和输入偏置电流： 200mV： >500MΩ， <500PA
2V： >1000MΩ， <500PA
20V： 1MΩ， <500PA
200V、1000V： 10MΩ， <500PA
3.4 串模干扰抑制比
产品对在被测电压中所串加的交流干扰电压（频率为50Hz±0.1％）抑制能力不小于40db。
3.5 共模干扰抑制比
产品在直流电压测量的二个输入端最大有1kΩ失衡电阻时，对50±0.5Hz的交流共模电压的抑制能力不小于80db。
3.6 过载承受能力
产品在额定条件下，应承受表4过载电压1min，并有“OL”显示（1000V除外），当过载去除后，应能正常工作。
产品在自动量程情况下，最大电压不应超过220V。
表4
|
型 号 |
量 程 |
允许最大过载电压 |
|
PZ158A系列 |
200mV |
2V |
|
2V |
20V |
|
20V |
100V |
|
200V |
250V |
|
1000V |
1100V |
3.7 耐压和电气间隙爬电距离：见表5
表5
|
试验部位 |
耐压 |
|
电源 — 外壳 |
交流820V，50Hz，1min |
|
输入端 — 外壳 |
交流1500V，50Hz，1min |
产品的电压输入高端与低端两导电零部件之间的电气间隙不小于3.2mm，两导电零部件沿绝缘材料表面的最短距离不小于3.2mm，产品内印制电路板上电压输入高端与低端之间的爬电距离不小于3.2mm。
3.8 产品在下列条件下使用
a、 环境温度：5－40℃；
b、 相对湿度：20％－80％（无凝露）；
c、 供电电源：220±22V 50±1.0Hz；
d、 周围无强电磁场干扰及腐蚀性气体；
e、 不应受到剧烈振动和机械冲击。
3.9 消耗功率：不大于10W。
一、 尺寸、重量
本系列仪表外形尺寸：I×b×h=370mm×240mm×110mm
重量：不大于3.5kg
