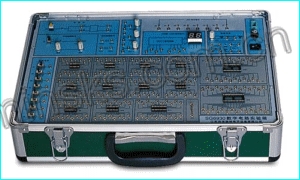

SG6930数字电路试验箱：

一、主要技术参数
1．电源输出: DC 5V/1A、DC 1.5V～15V/0.2A，有过流保护、保护指示、自动恢复功能。
2. 信号源（1）单脉冲：正负消抖同时输出，TTL 电平，前后沿≤20ns，脉冲宽度≤0.2μs。
         （2）连续脉冲：两组，一组为4 路固定频率的方波。其频率为：
          ①200KHZ；②100KHZ；③50KHZ；④25KHZ。
          另一组为1HZ～5KHZ 连续可调方波，分二档由开关切换，两路输出均为TTL 电平。
3. 八组逻辑电平开关：可输出“O”、“1”电平。
4. 八位电平显示：由红色LED及驱动电路组成，逻辑“1”电平发光管亮，逻辑“0”电平发光管不亮。
5. 数码显示：由二位7 段LED 数码管及二一十进制译码器组成。
6. 元件库：由开关、电位器、扬声器、二极管、阻容元件构成,其参数均在面扳上标明。
7. 圆孔型双列直插式集成电路插座：14 脚8 只，16 只脚2 只，20 脚1 只，24脚1只，28脚1只。
二、主要特征
1、本产品适用于开设电子技术课程的各类学校，可完成三十多种数字电路实验。
2、能输出多路直流电源，并具有短路保护、自动恢复功能；
3、能提供连续可调的低频脉冲信号和多组固定频率的脉冲信号；
4、能提供较多的分立元器件等。
