2105002 |

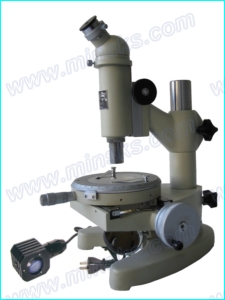

15JA测量显微镜.测量显微镜是光学计量仪器之一种，它的结构简单，操作方便，适用范围极广，主要用途如下： 1.直角座标中测定长度，例如测定孔距，基面距离，刻线距离，刻线宽度，键槽宽度，狭缝宽度，通孔圆直径等等。 2.转动度盘测定角度，例如对刻度盘，样板、量规，钻孔模板及几何形状复杂的零件进行角度测量。 3.用作观察显微镜，以比较检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等.测量显微镜是光学计量仪器之一种，它的结构简单，操作方便，适用范围极广，主要用途如下： 1.直角座标中测定长度，例如测定孔距，基面距离，刻线距离，刻线宽度，键槽宽度，狭缝宽度，通孔圆直径等等。 2.转动度盘测定角度，例如对刻度盘，样板、量规，钻孔模板及几何形状复杂的零件进行角度测量。 3.用作观察显微镜，以比较检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤等。
|
物 镜 |
目 镜 |
显微镜
放大倍数 |
工作
距离 |
视场
直径 |
|
放大倍数 / 数值孔径 |
焦距 |
放大倍数 |
焦距 |
|
2.5×/ 0.08 |
43.40 |
10×
带分划板Reticle |
25.00 |
25× |
58.84 |
5.6 |
|
10×/ 0.25 |
17.13 |
100× |
7.81 |
1.4 |
测量工作台读数装置主要规格
X-轴移动测量范围 50mm
Y-轴移动测量范围 13mm
测微器分度值 0.01mm
测量台转动范围 不限
测量台刻度盘分度范围 00 ~ 360 0
测量台刻度盘之分度值 10
测量台刻度盘游标读数示值 6''
测量精度:
仪器示值误差±(5+L/15)μm
仪器示值误差: 包括测量误差与仪器系统误差。
注： 测量地点温度变化（200 C±30 C）
L-被测件长度（mm）
仪器之主要尺寸：
测量台与物镜之间最大距离 80mm
测量工作台直径 120mm
仪器外形尺寸 高325×长262×宽220mm
仪器重量 约10.6Kg
配透射照明器.
其它相关产品：
| 产品名称 |
型号 |
出厂价（元） |
主要技术参数 |
| 精密测量显微镜 |
15J |
5800 |
目镜10X，物镜2.5X、10X，工作距离：58.84、7.81，分度值0.01mm |
| 15JA |
6200 |
目镜10X，物镜2.5X、10X，工作距离：58.84、7.81，自然光（电光源）照明 |
| 15JE（数显） |
7500 |
目镜10X，物镜2.5X、10X，工作距离：58.84、7.81，分度值0.001mm |
| 107JA（数显） |
62000 |
目镜10X，物镜4X、10X、40X，分辨率0.0005mm，透反射照明（可配摄像头） |
| 107JPC（数显） |
75000 |
目镜10X，物镜4X、10X、40X，分辨率0.0005mm，透反射照明（带测量软件、电脑） | |
