MR5000倒置金相显微镜采用优质的无限远光学系统，同时配备明暗场通用的长工作距离平场平场消色差物镜，多光路的系统设计，可同时支持双目镜筒观察和数码摄像装置观察。MR5000倒置金相显微镜可广泛应用于研究金属的显微组织，能在明场、暗场、偏光、微分干涉下进行观察和摄影，配备专用软件，更可同步进行测量分析。可供研究单位、冶金、机械制造工厂以及高等工业院校进行金属学与热处理、金属物理学、炼钢与铸造过程等金相试验研究之用。
配置表：
注：●为标准配置 ○为选购配件
DM5000X系列倒置金相显微镜，是一款将光学显微镜技术、先进的光电转换技术完美地结合在一起而研发成功的一项高科技产品，采用无穷远色差独立校正光学系统；45°人性化铰链式观察筒，更加符合人性化设计，使用方便不易疲劳；物镜完全独立克服各种像差，像质优越；聚光系统采用大孔径非球面透镜，使照明充足均匀；目镜视场达20mm，像面平坦，成像清晰细腻；机身为一体化设计，整体压铸而成，刚性极好；机械移动载物台，操作更方便；调焦机构稳定可靠，微调格值0.001mm，更加精确，优于国内同等产品水平。全金属齿轮粗微调机构，坚固耐用，永不下滑；灯泡为高品质、长寿命卤素灯，提供清晰、稳定的照明，可以使图像在整个视场内明亮、均匀。 DM5000X系列倒置金相显微镜具有附件多，使用性能广泛，能做明视场和偏光观察等优点。可选配三目观察筒为用户提供数码照相专业数字CCD、高清晰摄像头等多种图像采集模式，并可根据用户需求提供专业的金相分析软件模块。技术参数1.光学系统：UCIS无限远色差独立校正光学系统；2.观察筒：铰链式双目/三目观察筒，45°倾斜，瞳孔调节范围52-75mm，视度可调；3.目镜：平场目镜WF10X20mm，平场分划目镜WF10X20mm；WF16X14mm.4.转换器：内定位5孔转换器；5.载物台：机械移动载物台350mm X 208mm，移动范围50mm X 50mm，配水滴载物片（Φ118）；6.调焦机构：同轴调焦手轮，粗调转矩可以调节，最小格值0.001mm；7.物镜：无限远平场长工作距离物镜10X/NA0.25 WD20.3，20X(S)/NA0.40 WD9.33，50X(S)/NA0.70 WD2.374，80X(S)/NA0.80 WD1.68；可选配100X物镜。8.照明：12V50W卤素灯，预调中，利用非球面集光镜保证照明更加均匀，配专用灯箱、电源箱。可选配12V100W卤素灯；9.滤色片：（Φ26），蓝色、绿色、黄色、毛玻璃；10.偏光附件：起偏器组、检偏器组；11.摄影摄像附件及数码图像处理（选配）：0.25/0.5/1X C接口、数码相机接口。12.电脑戴尔(DELL)成就3470高性能商用办公台式电脑整机(八代i5-8400 8G 1T 四年上门 有线键鼠 FHD宽屏)21.5英寸
可配：12000万像素数码及图像处理.
METAM LV拥有极先进的无限远光学设计，你可以选择最适合观察样品的方法：明场、暗场、偏光、微分干涉等。
METAM LV可以选择极方便的测量和分析软件，保证分析的准确性。
METAM LV保证操作者的舒适性和最佳的使用效果。
无限远光学系统，提供了卓越的光学性能。可供观察和鉴别各种金属和合金的组织机构，其舒适稳重的镜体机构、高效方便的载物台设计、轻松快捷的操作方式,适合学校、工矿企业实验室长时间的轻松操作。
XJP-200型双目倒置金相显微镜广泛应用在学校、工矿企业实验室，以鉴别和分析各种金属和合金的组织结构，对热处理后的材料作一般金相组织的研究工作。显微镜成像清晰，视野宽广，整体设计符合人机功能，适合长时间操作。名称规格:显微镜主体 观察镜筒双目镜筒.物镜10X,PC40X,100X(油),大视场目镜10X,12.5X,滤色片蓝,黄,绿,毛玻片,香柏油,光源6V20W钨卤素灯,选购件5X目镜.
其它相关产品：
4XⅠ单目金相显微镜 用于鉴别和分析各种金属和合金材料的组织结构，广泛应用在工厂或实验室进行铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；以及对表面喷涂等一些表面现象进行研究工作。规 格1．物镜
类别
放大倍数
数值孔径
(N．A)
系 统
工作距离
(毫米)
消色差物镜
10×
0.25
干
7.31
半平场消色差物镜
40×
0.65
0.66
100×
1.25
油
O.37
2．目镜
类 别
视场直径(毫米)
平场目镜
18
12.5×
15
3．放大倍数： 1OO×～1250× 6．粗动调焦范围： 7毫米4．机械筒长： 160毫米 7．机械工作台： 75×50毫米5．微动调焦 8．照明灯泡： 6伏12瓦溴钨灯 调节范围：7毫米 9．仪器重量： 5公斤 刻度格值：0.002毫米 10．包装箱体积： 360×246×350毫米
3．放大倍数： 1OO×～1250× 6．粗动调焦范围： 7毫米4．机械筒长： 160毫米 7．机械工作台： 75×50毫米5．微动调焦 8．照明灯泡： 6伏12瓦溴钨灯 调节范围： 7毫米 9．仪器重量： 5公斤 刻度格值： 0.002毫米 10．包装箱体积： 360×246×350毫米
4XC-V 图像金相显微镜概述 用于鉴别和分析各种金属和合金材料的组合结构，广泛应用在工厂或实验室进行铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物、陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也广泛应用于生物、医学和教学等领域。 越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域的新技术。 图像金相显微镜或数码摄影金相显微镜，接入了高清晰度的CCD摄像系统，或数码摄影系统，由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。如果进一步接入图像分析计算机操作系统，还可以进一步对金相图谱进行研究分析，或对图像作精密测量，及多功能的图像形态分析、统计及输出图文报告。金相显微镜4XC1． 结构： 倒置式 三目镜筒 倾角30° 瞳距和屈光度可调 4物镜转换器2． 总放大倍数： 100 X ～ 1000 X 3． 平场消色差物镜：10X，25X，40X，100X4． 平场目镜： 10X 5． 测微目镜10X ： 平场可变焦 格值0.1㎜6． 测微尺： 格值0.01㎜/1㎜7． 双层机械载物台：200×152㎜ 移动范围15×15㎜8． 调焦机构： 同轴粗微动 限位保护 升降范围30㎜ 微调0.002㎜9． 照明系统： 亮度可调 卤素灯20W/6V带滤色片10． 电源： 220VAC（50Hz）/110VAC（60Hz）图像金相显微镜4XC-V配置1. 金相显微镜4XC 2. 图像适配镜 3. 图像传感摄像机 4. 图像捕捉卡 5. 电脑和打印机（自备或选购）
4XC-D数码摄影金相显微镜配置：4XC显微镜，数码摄像，1000万以上像素。
4XC-MS 图像分析金相显微镜配置：4XC显微镜，带显微摄像及图像处理系统。
4XC-D数码摄影金相显微镜配置了高像素的数码摄影系统，具有多倍光学变焦，可以连续选择各种放大倍率，并由计算机对图像进行各种处理、编辑、保存和输出 (如打印等) 或进入多媒体系统及电子信箱。系统可以选配"专业定量金相图像分析计算机操作系统"(软件)，对金相图谱进行进行实时研究分析，如晶粒度测量评级；非金属夹杂物测量评级；珠光体、铁素体含量的测量评级；球墨铸铁石墨球化率测量评级；脱碳层、渗碳层测量，表面涂层厚度测量等的分析、统计及输出图文报告。
技术参数：1.结构： 倒置式 三目镜筒 倾角30 ° 瞳距和屈光度可调 4物镜转换器2.总放大倍率： 显微镜100 -1000× 图像200 - 2000×3.分划目镜： 10× 平场可变焦 格值0.1 mm4.测微尺： 格值0.01 mm / 1 mm5.双层机械载物台： 200 × 152 mm 移动范围15 × 15 mm6.调焦机构： 同轴粗微动 限位保护 升降范围30 mm 微调0.002 mm7.照明系统： 亮度可调 卤素灯20W / 6V带滤色片8.放大倍率和视场 (可以选配其他倍率)
仪器成套性⑴ 仪器主体 ⑵ 光源组 ⑶ 目镜筒 ⑷ 三目接口 ⑸ 平场物镜PL10×,PL25×,PL40×,PL100×油 ⑹ 平场目镜10× ⑺ 分划目镜10× ⑻ 测微尺0.01/ 1 mm ⑼ 滤色片 黄,绿,蓝,磨砂 ⑽ 合成浸油 ⑾ 载物片Φ10 mm,Φ20 mm ⑿ 弹性夹 ⒀ 防尘罩 Dustproof cover⒁ 备用灯泡20W/ 6V ⒂ 备用保险丝0.5A
系统配置1.金相显微镜：三目倒置金相显微镜4XC 外包装尺寸：380×280×430mm2.数码适配镜：MCL-D专用显微镜与数码相机的光学和机械接口3.数码相机： 尼康数码相机 1350万像素 4.图像处理系统：DH - CG400图像捕捉卡 (高分辨率图像实时采集卡 二次开发软件包)DH-CG400彩色/黑白图像捕捉卡，能实时传送数字视频信号到显示存储器或系统存储器。输入的彩色视频信号经数字解码器、模/数转换器、比例缩放、裁剪、色空变换等处理，通过PCI总线到VGA卡实时显示或传到计算机内存实时储存。数据的传送过程是由图像卡控制，无需CPU参与，瞬间传输速度可达132MB/S。系统具有如下特点： 输入方式： 软件选择及切换：六路CVBS输入、三路Y/C输入、六选一模拟视频输出； 图像采集分辨率：768×576×24bit（PAL）、640×480×24bit（NTSC）； 灵活采集图像： 支持单场（奇场或偶场）、单帧、连续场、连续帧、间隔几场或几帧等多种采集方式； 图形覆盖功能： 通过填写屏蔽（MASK）模板，可实时显示和储存任意形状的输入图像； 硬件完成输入图像的比例缩放（SCALE）、裁剪（CLIP）；输入图像的大小、位置可灵活设置； 支持色度空间变换YUV4︰2︰2、RGB32和Y8Bit等多种图像显示和储存格式； 支持计算机内容与采集图像同屏显示的工作方式； 支持软件调整亮度、色调、色饱和度、对比度； 支持用户加密功能：保护用户软件不受盗版侵害； 提供WINS及Linux环境下的开发工具及演示程序；支持VC、VB、BC、C＋＋ Builder等开发环境。
4XC-MS图像分析金相显微镜
特点及用途：
金相显微镜用于鉴别和分析各种金属、合金材料和非金属材料的组织结构，广泛应用于工厂或实验室进行原材料检验；铸件质量鉴定或材料处理后的金相组织分析；以及对表面裂纹和喷涂等一些表面现象进行研究工作，是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物与陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也是科研教学领域得力助手。 越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域的新技术。
4XC-MS图像分析金相显微镜配置了高像素的数码摄影系统(或CCD摄像头)，具有多倍光学变焦，可以连续选择各种放大倍率，并由计算机对图像进行各种处理、编辑、保存和输出 (如打印等) 或进入多媒体系统及电子信箱。 系统可以选配"专业定量金相图像分析计算机操作系统"(软件)，对金相图谱进行进行实时研究分析，如晶粒度测量评级；非金属夹杂物测量评级；珠光体、铁素体含量的测量评级；球墨铸铁石墨球化率测量评级；脱碳层、渗碳层测量，表面涂层厚度测量等的分析、统计及输出图文报告。技术参数：1.结构： 倒置式 三目镜筒 倾角30 ° 瞳距和屈光度可调 4物镜转换器2.总放大倍率： 显微镜100 -1000× 图像300 - 3000×3.分划目镜： 10× 平场可变焦 格值0.1 mm4.测微尺： 格值0.01 mm / 1 mm5.双层机械载物台： 200 × 152 mm 移动范围15 × 15 mm6.调焦机构： 同轴粗微动 限位保护 升降范围30 mm 微调0.002 mm7.照明系统： 亮度可调 卤素灯20W / 6V带滤色片8.放大倍率和视场 (可以选配其他倍率)仪器成套性⑴ 仪器主体⑵ 光源组 ⑶ 目镜筒 ⑷ 三目接口 ⑸ 平场物镜PL10×,PL25×,PL40×,PL100×油⑹ 平场目镜10× ⑺ 分划目镜10× ⑻ 测微尺0.01/ 1 mm ⑼ 滤色片 黄,绿,蓝,磨砂 ⑽ 合成浸油⑾ 载物片Φ10 mm,Φ20 mm ⑿ 弹性夹 ⒀ 防尘罩 ⒁ 备用灯泡20W/ 6V ⒂ 备用保险丝0.5A系统配置1.金相显微镜： 三目倒置金相显微镜4XC2.数码适配镜： MCL-D专用显微镜与数码相机的光学和机械接口3.数码相机或CCD摄像头： 品牌数码相机 1350万像素4.图像处理系统： DH - CG400图像捕捉卡 (高分辨率图像实时采集卡 二次开发软件包)5.图像分析系统： 专业定量金相分析计算机操作系统 (软件)6.微机和打印机： 联想商用电脑和 HP黒白激光打印机 (当前主流配置)
图像处理系统 DH - CG400DH-CG400彩色/黑白图像捕捉卡，能实时传送数字视频信号到显示存储器或系统存储器。输入的彩色视频信号经数字解码器、模/数转换器、比例缩放、裁剪、色空变换等处理，通过PCI总线到VGA卡实时显示或传到计算机内存实时储存。数据的传送过程是由图像卡控制，无需CPU参与，瞬间传输速度可达132MB/S。系统具有如下特点： 输入方式： 软件选择及切换：六路CVBS输入、三路Y/C输入、六选一模拟视频输出； 图像采集分辨率：768×576×24bit（PAL）、640×480×24bit（NTSC）； 灵活采集图像： 支持单场（奇场或偶场）、单帧、连续场、连续帧、间隔几场或几帧等多种采集方式； 图形覆盖功能： 通过填写屏蔽（MASK）模板，可实时显示和储存任意形状的输入图像； 硬件完成输入图像的比例缩放（SCALE）、裁剪（CLIP）；输入图像的大小、位置可灵活设置； 支持色度空间变换YUV4︰2︰2、RGB32和Y8Bit等多种图像显示和储存格式； 支持计算机内容与采集图像同屏显示的工作方式； 支持软件调整亮度、色调、色饱和度、对比度； 支持用户加密功能：保护用户软件不受盗版侵害； 提供WINS及Linux环境下的开发工具及演示程序；支持VC、VB、BC、C＋＋ Builder等开发环境。 金相图像分析系统简介 (专业定量金相分析软件) 金相图像分析系统（软件）融合了当今先进的图像分析技术，为金相显微镜和智能分析技术的完美结合，测量、评级结果快速、正确，符合国标和美国ASTM标准。系统界面全部汉化，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。系统包括如下功能： 图像编辑软件： 图像采集，图像存储等十多种功能； 图像软件： 影像增强，图像叠加等十多种功能； 图像测量软件： 周长、面积、百分含量等几十种测量功能； 输出方式： 数据表格方式输出，直方图输出，图像打印输出。 专用金相软件包： 晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）； 非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）； 珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级； 脱碳层、渗碳层测量，表面涂层厚度测量； 铁素体、奥氏体型不锈钢中相-面积测量； 高硅铝合金初晶硅与共晶硅分析； 钛合金材料分析……等近200个专业项目，适应绝大多数单位金相分析和检验的要求。
SG-2000高级正置金相显微镜
它具有出类拔萃的光学性能和多重的观察功能。
XJX-100,200,300型单目,双目，三目金相显微镜是一种便携式正置金相显微镜，它内藏亮度连续可调光源照明器，视光栏和孔径光栏的大小可调，带有可纵、横移动的样品台，采用可随时固锁位置的同轴粗微动调焦机构。光学系统配备三只物镜和两种视场目镜，可以获得常用的整数放大倍数。因此，本产品适合于工矿、科研、教学等单位作常规金相观察用，尤其对于作细小颗粒、粉末试样观察和大批金相检验和大面积硅片检测等场合，比较适宜。放大倍数：40x-500x.

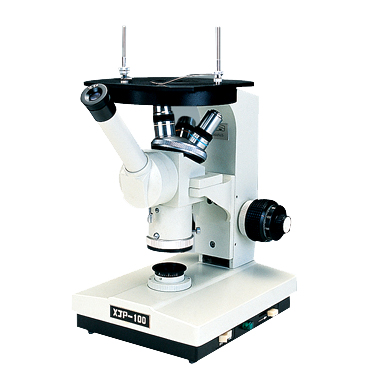

XJP-100,200,300型单目,双目倒置金相显微镜广泛应用在学校、工矿企业实验室，以鉴别和分析各种金属和合金的组织结构，对热处理后的材料作一般金相组织的研究工作。显微镜成像清晰，视野宽广，整体设计符合人机功能，适合长时间操作。放大倍数：1250X
配置表
XJP-100 XJP-200 XJP-300
XJZ-6、XJZ-6A型正置式透反、正置式反射金相显微镜属中型金相显微镜，XJZ-6型采用了反射与透射两种照明形式，XJZ-6A型采用了反射照明形式，使用者可在反射光照明下进行明场，暗场和偏光观察与摄影，XJZ-6型又可在透射光照明下作明场观察与摄影等用。并配有6cm×9cm幅面的摄影装置，另外还带135摄影附件。 XJZ-6、XJZ-6A型正置式透反、正置式反射金相显微镜坚固稳定，充分保证完善的机械性能，可供工厂、高等院校、科研所及电子工业部门作金相、岩相、晶体等方面的试验与分析之用。 放大倍数：40x-2000x（透射式），40x-1250x（反射式）。
XJL-03型立式金相显微镜是中型金相显微镜。比较大型金相显微镜其具有体积小、重量轻、使用方便等优点；比较小型金相显微镜其具有附件多，使用性能广泛，能做明视场、暗视场和偏光观察等优点。可供中小型工厂的现场金相分析和金相研究与摄影、摄像、图像分析之用。放大倍：80x-800x
名称
XJ-1正置式金相显微镜
产品特点
简介正置式透反两用金相显微镜，用落射（反射）和透射照明方式，鉴别和分析各种金属、合金材料和非金属物质的组织结构；以及对透明、半透明物质的外形轮廓和表面现象及内在情况等进行研究和分析。仪器可以选配摄像或数码摄影系统，由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。如果接入计算机操作系统，还可以进一步对图像进行各种定量分析研究，或对图像作精密测量，及多功能的图像形态分析、统计及输出图文报告。可以选配的计算机操作系统：1． 金相图像分析系统 2． 显微图像分析系统规格
1． 物、目镜及总放大倍率（表)
目镜物镜
平场目镜PL 10×（视场Φ18/焦距25）
图像系统
放大倍率
系统
物方视场
反射用 平场消色差 物镜
干Dry
Φ1.80
8.90
0.6×0.4
300×
25×
0.40
Φ0.72
0.76
250×
0.24×0.18
750×
Φ0.45
0.69
400×
0.15×0.12
1200×
60×
0.85
Φ0.25
0.50
600×
0.10×0.07
1800×
透射用 消色差物镜
4×
0.1
Φ4.50
37.5
1.5×1.2
120×
0.63
油Oil
Φ0.17
0.44
1000×
0.06×0.04
3000×
2．结构： 正置式 三目镜筒 倾角45° 瞳距和屈光度可调 4物镜转换器3．双层机械载物台：150×135mm 移动范围30×30mm 格值0.1 mm4．调焦机构： 同轴粗微动 限位保护 升降范围30 mm 微动格值0.002 mm5．阿贝聚光镜： 可升降 数值孔径NA1.25 内置孔径光阑及滤色片6．透射照明系统： 可调光 卤素灯20W/6V （选：偏光装置）7．反射照明系统： 可调光 卤素灯20W/6V 视场光阑及滤色片 带偏光装置8．电源： 220V/50Hz
选配系统图像金相显微镜BM12-V配置 数码摄影金相显微镜BM12-D配置1．金相显微镜： BM12 1．金相显微镜： BM122．图像适配镜： MCL-Z 2．数码适配镜： MCL-D3．图像传感摄像机： TOTA-500 3．数码相机： 品牌数码相机 ≥500万像素 4．图像捕捉卡： DH-CG400 4．图像捕捉卡： DH-CG400
一、产品用途：此仪器是用于鉴别和分析各种金属和合金的组织结构，可广泛地应用在工厂或实验室进行铸件质量的鉴定；原材料的检验或对材料处理后金相组织的研究分析，观察金属、硅片等反射标本的表面结构和芯片检查，也可观察具有一定反射率的透明标本的表面结构。
二、技术参数：
目镜：三目10X,物镜：4X 10X 40X 60X ,总放大倍数：100-1250倍
目镜：平场目镜 10X/φ18 12.5X/φ15 10X平场分划目镜物镜：消色差物镜 4X 0.10 15.0 10X 0.25 11.4 半平场消色差40X 0.65 0.30三目镜筒：可选配摄影、摄像装置总放大倍数：40X-500X斜筒系数1X粗微动调焦：调节范围 15.5㎜ 微调焦格值 0.002㎜玻璃工作台：120㎜ 最大试样高度：约90㎜选购件：长工作距离物镜25X/0.4 40X/0.65 平场消色差物镜25X、100X油 金相测量分析软件、移动工作台53XA配置上下照明，53XB配置上下照明、移动工作台。
53X-D数码摄影金相显微镜：带53X正置金相显微镜，显微摄像及图像处理系统。
一、用途 本仪器适合电子、冶金、化工和仪器仪表行业用于观察透明或不透明的物质，如金属陶瓷、电子陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，也适合医药、农林、公安、学校、科研部门作观察分析用。
二、规格，目镜：三目10X ,物镜：PL4X、10X、40X、60X ,总放大倍数：40-600X ,1、目镜：大视野目镜10X（φ１６ mm）2、物镜：平场消色差物镜PL4X、PL10X、PL40X、PL60X（弹簧）（选购）、PL100Xoil数值孔径（NA）：0.1、0.25、0.65、1.25工作距离（mm）：37.5、11.39、0.51、0.263、总放大倍数：40X-600X4、机械筒长：160mm5、粗微动调焦机构：调焦范围：30mm 微动格值：0.002mm6、工作台：155*140（mm）横向移动范围：76mm纵向移动范围：50mm游标格值：0.1mm7、照明系统：反射光照明，6V20W卤钨灯，亮度可调，带偏振装置8、图像适配镜
三、仪器成套性1、显微镜主机 1台2、三目垂直照明系统 1套3、目镜：大视野目镜10X 1对4、物镜：平场消色差物镜4X、10X、40X、60X（弹簧） （选购）、 PL100Xoil 各1只5、灯泡6V15W 1只6、适配镜 1只7、产品合格证 1份8、使用说明书 1份9、保修卡 1份
一、用途 5XB-PC金相显微镜主要用于鉴定和分析金属内部结构组织，它是金属学研究金相的重要仪器，是工业部门鉴定产品质量的关键设备，该仪器配用摄像装置，可摄取金相图谱，并对图谱进行测量分析，对图象进行编辑、输出、存储、管理等功能。
二、规格1、目镜管 三目镜管：倾角30º，眼瞳调节范围 55mm-75mm2、目镜：目镜：10（¢18mm）3、五孔物镜转换器： PL4X、PL10X、PL20X、PL40X、PL100X（可选购PL60X）4、载物台 方台：150*200mm 移动范围：15*15mm5、照明 柯勒照明、6V20W卤素灯、亮度可调
三、仪器成套性1、显微镜主体 1台2、三目镜筒 1只3、物镜：PL4X、PL10X、PL40X、PL100X 各1只4、目镜：10X /18mm 1对5、载物台压簧 1只6、滤色片 2片7、载物片：φ10、φ20 各1块8、溴钨灯泡6V20W 2只9、香柏油 1瓶10、随机文件 1套
一、特点及用途 用于鉴别和分析各种金属、合金材料和非金属材料的组织结构，广泛应用于工厂或实验室进行原材料检验；铸件质量鉴定或材料处理后的金相组织分析；以及对表面裂纹和喷涂等一些表面现象进行研究工作，是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物与陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也是科研和教学领域的得力助手，是同步于当今世界在显微领域的新技术。 系统接入了高清晰度的CCD摄像系统，由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。 系统还配置了金相图像分析计算机操作系统（专业金相图谱分析软件SRMAS），可以对金相图谱进行进行实时研究分析，如晶粒度测量评级；非金属夹杂物测量评级；珠光体、铁素体含量的测量评级；球墨铸铁石墨球化率测量评级；脱碳层、渗碳层测量，表面涂层厚度测量等的分析、统计及输出图文报告。
二、技术参数1.结构： 三目倒置式 目镜筒倾角45 ° 瞳距和屈光度可调 4物镜转换器2.总放大倍率： 显微镜100 -1250× (图像100 - 3000×)3.平场消色差物镜： 10×，20×，40×，100× (油 半平场)4.平场目镜： 10×，12.5×(5×惠更斯)5.分划目镜测微尺： 10× 平场可变焦 格值0.1 mm 测微尺 格值0.01 mm / 1 mm6.双层机械载物台： 180 × 155 mm 移动范围75 × 50 mm7.调焦机构： 同轴粗微动 限位保护 升降范围30 mm 微调0.002 mm8.偏光装置： 起偏和检偏镜组 (插片)9.照明系统： 明场系统 亮度可调 卤素灯30W/6V带滤色片
一、用途 LM-05型大型卧式金相显微镜光学系统采用了优质镧系光学玻璃而设计的负目镜，同时采用了平场大视场的物镜，并采用双目镜观察系统， 具有优良的观察和摄影像象质。能广泛应用于研究金属的显微组织，能在明场、暗场和偏光下进行观察、投影和摄影。可供研究单位、冶金和机械制造工厂以及高等工业院校作金属学与热处理、金属物理学、炼钢与铸造过程等金相试验研究之用。 能广泛应用于研究金属的显微组织，能在明场、暗场和偏光下进行观察、投影和摄影。可供研究单位、冶金和机械制造工厂以及高等工业院校作金属学与热处理、金属物理学、炼钢与铸造过程等金相试验研究之用。
一、用途 LM-6型正置式透反射金相显微镜属中型金相显微镜，采用了反射与透射两种照明形式，使用者可在反射光照明下进行明场，暗场和偏光观察与摄影，又可在透射光照明下作明场观察与摄影等用。并配有6cm×9cm幅面的摄影装置，另外还带135摄影附件。 LM-6型正置式透反射金相显微镜坚固稳定，充分保证完善的机械性能，可供工厂、高等院校、科研所及电子工业部门作金相、岩相、晶体等方面的试验与分析之用。 光学放大倍数：40x-2000x（透射），40x-1250x（反射）。二、标准配置
用途： BX201E-Z/CMM-88Z 系列金相显微镜是适用于对不透明物体的显微观察。显微镜配有大移动范围的载物台，落射照明器、平场消色差物镜、大视野目镜，图像清晰、衬度好，同时仪器配有偏光装置，是金属学、矿物学、精密工程学、电子学等研究的理想仪器。金属显微镜适用于学校、科研、工厂等部门使用。金相显微镜也适合医药、农林、公安、学校、科研部门作观察分析用，并能将所需要的图片进行编辑、保存和打印。
图像金相显微镜BX201E-D/CMM-88E
一、用途： BX201E-D/CMM-88E 系列金相显微镜是适用于对不透明物体的显微观察。显微镜配有大移动范围的载物台，落射照明器、平场消色差物镜、大视野目镜，图像清晰、衬度好，同时仪器配有偏光装置，是金属学、矿物学、精密工程学、电子学等研究的理想仪器。金属显微镜适用于学校、科研、工厂等部门使用。金相显微镜也适合医药、农林、公安、学校、科研部门作观察分析用，并能将所需要的图片进行编辑、保存和打印。 二、系统简介 金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
仪器功能与用途：
透反两用正置金相显微镜，用落射 (同轴反射) 和透射照明方式，鉴别和分析各种金属、合成材料和非金属物质的组织结构，及对集成电路、微颗粒、线材、纤维、表面喷涂等一些表面现象，透明、半透明物质的外形轮廓和表面及内在情况等进行研究和分析。 仪器标准配置的CCD图像传感系统，由计算机对图像进行各种处理、编辑、保存和输出 (如打印等) 或进入多媒体系统及电子信箱。 系统还可以选配显微图像分析计算机操作系统软件，对显微图像进行金相定量分析或图像形态分析、测量、统计等： 1.金相图像分析系统；2.显微图像分析系统；3.显微图像测量系统。
配置：
产品主体技术规格同XJP-12B图像适配镜： MCL-V光学和机械接口图像传感摄像：TOTA-560图像处理系统：DH - CG400图像捕捉卡
规格及技术参数：
1.结构： 正置式 三目镜筒 倾角30° 瞳距和屈光度可调 内倾4物镜转换器2.总放大倍率： 显微镜50×～400× (图像150 - 1200×)3.测微目镜测微尺： 10×平场变焦 格值0.1 mm 测微尺：0.01 mm / 1 mm4.双层机械载物台： 185 × 140 mm 移动范围70 × 50 mm5.调焦机构： 同轴粗微动 限位保护 升降范围35 mm 微动格值0.002 mm6.阿贝聚光镜： 可升降 数值孔径NA1.25 内置孔径光阑及滤色片7.透射照明系统： 带可变光阑 可调光 卤素灯20W / 6V8.落射照明系统： 带可变光阑及滤色片组 可调光 卤素灯20W / 6V 偏光装置 (起偏和检偏镜组插片)
透反两用正置金相显微镜，用落射 (同轴反射) 和透射照明方式，鉴别和分析各种金属、合成材料和非金属物质的组织结构，及对集成电路、微颗粒、线材、纤维、表面喷涂等一些表面现象，透明、半透明物质的外形轮廓和表面及内在情况等进行研究和分析。 仪器标准配置的数码摄影系统，由计算机对图像进行各种处理、编辑、保存和输出 (如打印等) 或进入多媒体系统及电子信箱。 系统还可以选配显微图像分析计算机操作系统软件，对显微图像进行金相定量分析或图像形态分析、测量、统计等： 1.金相图像分析系统；2.显微图像分析系统；3.显微图像测量系统。
产品主体技术规格同XJP-12B数码适配镜： MCL-D光学和机械接口数码相机： Olympus SP350 (830万像素)图像处理系统：DH - CG400图像捕捉卡
规格与技术参数：
仪器功能与用途:
正置式的金相显微镜，适宜于微小和不方便倒置的试样，及需要寻找特定或广域范围内目标的观察研究和分析。因此，除了可用于鉴别和分析各种金属和合金材料的组织结构，近年来更广泛地应用于电子行业和微颗粒、线材、纤维、表面喷涂等，对一些表面现象进行研究分析等工作。 仪器配有大移动范围的载物台，及落射照明装置和偏光装置，图像清晰、衬度好，适合各种复杂试样。 仪器可以选配摄像或数码摄影系统，由计算机对图像进行各种处理、编辑、保存和输出(如打印等)或进入多媒体系统及电子信箱。 系统还可以选配显微图像计算机操作系统： 1．金相图像分析系统；2．显微图像分析系统；3．显微图像测量系统。
配置:
正置式 三目镜筒 瞳距和屈光度可调 滚珠式五孔物镜转换器总放大倍率：显微镜50×- 600× (图像150 - 1800× 选配)双层机械载物台： 270 × 270 mm 带快速移动装置移动范围200 × 200 mm
规格及技术参数:
1.结构： 正置式 三目镜筒 倾角30° 瞳距和屈光度可调2.物镜转换器： 滚珠式五孔物镜转换器3.总放大倍率： 显微镜50×- 600× (图像150 -1800× 选配)4.测微目镜测微尺： 10×平场变焦 格值0.1 mm 测微尺：0.1 mm / 50 mm5.双层机械载物台： 270 × 270 mm 带快速移动装置 移动范围 200 × 200 mm6.调焦机构： 同轴粗微动 格值0.002 mm 镜筒升降范围35 mm7.偏光装置： 起偏和检偏镜组 (插片)8.照明系统： 落射照明 卤素灯20W / 6V亮度可调 带滤色片
正置金相显微镜XJL-201的具体信息：技术参数：
1.结构： 正置式 三目镜筒 倾角30° 瞳距和屈光度可调2.物镜转换器： 滚珠式五孔物镜转换器3.总放大倍率： 显微镜50×- 600× (图像150 -1800× 选配)4.测微目镜测微尺： 10×平场变焦 格值0.1 mm 测微尺：0.1 mm / 50 mm5.双层机械载物台： 270 × 270 mm 带快速移动装置 移动范围150 × 150 mm (201A型200 × 200 mm)6.调焦机构： 同轴粗微动 格值0.002 mm 镜筒升降范围35 mm7.偏光装置： 起偏和检偏镜组 (插片)8.照明系统： 落射照明 卤素灯20W / 6V亮度可调 带滤色片
金相图像分析系统 SRMAS 简介 （专业金相分析软件） 金相图像分析系统（软件）融合了当今先进的图像分析技术，为金相显微镜和智能分析技术的完美结合，测量、评级结果快速、正确，符合国标和美国ASTM标准。系统界面全部汉化，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。系统包括如下功能：图像编辑软件： 图像采集，图像存储等十多种功能；图像软件： 影像增强，图像叠加等十多种功能；图像测量软件： 周长、面积、百分含量等几十种测量功能；输出方式： 数据表格方式输出，直方图输出，图像打印输出。专用金相软件包晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；脱碳层、渗碳层测量，表面涂层厚度测量；铁素体、奥氏体型不锈钢中相-面积测量；高硅铝合金初晶硅与共晶硅分析；钛合金材料分析……165个专业项目，适应绝大多数单位金相分析和检验的要求。1.结构： 倒置式 三目镜筒 倾角30 ° 瞳距和屈光度可调 5物镜转换器2.总放大倍率： 100 -1000× (图像100 - 3000×)3.分划目镜： 10× 平场变焦 格值0.1 mm4.测微尺： 格值0.01 mm / 1 mm5.双层机械载物台： 200 × 152 mm 移动范围15 × 15 mm (载物板Φ10 / Φ20 mm)6.调焦机构： 同轴粗微动 限位保护 升降范围30 mm 微调0.002 mm7.照明系统： 亮度可调 卤素灯20W / 6V带滤色片(黄,绿,蓝,磨砂)
1.结构： 正置式 三目镜筒 倾角45° 瞳距和屈光度可调 4物镜转换器2.总放大倍率： 显微镜40×- 500× (图像50 - 4000× 选配)3.测微目镜测微尺： 分划目镜10× 测微尺0.01/1 mm4.移动平台： 移动范围X-Y：75 × 50 格值0.1 mm5.镜筒升降范围： 90 mm (可作360°旋转及定位)6.调焦机构： 同轴粗微动 格值0.002 mm7.落射照明系统： 带可变光阑及滤色片 可调光 卤素灯20W / 6V 偏光装置 (起偏和检偏镜组插片)
功能介绍:
传统型的倒置金相显微镜，操作时试样观察表面向下，并与工作台面平行，因此与试样的高度和平行度无关，使操作比较方便，适合于外形不规则或较大的试样。 仪器可用来鉴别和分析各种金属和合金材料的组织结构；铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；以及对表面喷涂、裂纹等表面现象进行研究工作。广泛应用在工厂、实验室和教学及科研领域。
1.结构： 正置式 三目镜筒 倾角30° 瞳距和屈光度可调2.物镜转换器： 滚珠式五孔物镜转换器3.总放大倍率： 显微镜50×- 600× (图像150 -1800×)4.测微目镜测微尺： 10×平场变焦 格值0.1 mm 测微尺：0.1 mm / 50 mm5.双层机械载物台： 270 × 270 mm 带快速移动装置 移动范围 200 × 200 mm6.调焦机构： 同轴粗微动 格值0.002 mm 镜筒升降范围35 mm7.偏光装置： 起偏和检偏镜组 (插片)8.照明系统： 落射照明 卤素灯20W / 6V亮度可调 带滤色片
MDS3000/MDS3000BD三目倒置金相显微镜/倒置数码金相显微镜
标准配置
技术规格：
1.结构： 正置式 三目镜筒 倾角30° 瞳距和屈光度可调 内倾4物镜转换器2.总放大倍率： 显微镜50×～400× (图像150 - 1200× 选配)3.测微目镜测微尺： 10×平场变焦 格值0.1 mm 测微尺：0.01 mm / 1 mm4.双层机械载物台： 185 × 140 mm 移动范围70 × 50 mm5.调焦机构： 同轴粗微动 限位保护 升降范围35 mm 微动格值0.002 mm6.阿贝聚光镜： 可升降 数值孔径NA1.25 内置孔径光阑及滤色片7.透射照明系统： 带可变光阑 可调光 卤素灯20W / 6V8.落射照明系统： 带可变光阑及滤色片组 可调光 卤素灯20W / 6V 偏光装置 (起偏和检偏镜组插片)
正置金相显微镜XJL-101A仪器功能及用途:正置式的金相显微镜，适宜于寻找特定或广域范围内目标的观察研究和分析。因此，除了可用于鉴别和分析各种金属和合金材料的组织结构，近年来更广泛地应用于电子行业和微颗粒、线材、纤维、表面喷涂等，对一些表面现象进行研究分析等工作。仪器配有大移动范围的载物台，及落射照明装置和偏光装置，图像清晰、衬度好，适合各种复杂试样。 仪器可以选配摄像或数码摄影系统，由计算机对图像进行各种处理、编辑、保存和输出(如打印等)或进入多媒体系统及电子信箱。 系统还可以选配显微图像分析计算机操作系统软件，如下： 1.金相图像分析系统；2.显微图像分析系统；3.显微图像测量系统。 正置式的金相显微镜，适宜于寻找特定或广域范围内目标的观察研究和分析。因此，除了可用于鉴别和分析各种金属和合金材料的组织结构，近年来更广泛地应用于电子行业和微颗粒、线材、纤维、表面喷涂等，对一些表面现象进行研究分析等工作。
正置式 三目镜筒 瞳距和屈光度可调 滚珠式五孔物镜转换器总放大倍率：显微镜50×- 600× (图像150 - 1800× 选配)双层机械载物台：250 × 230 mm 带快速移动装置移动范围：200 × 200 mm
1.结构： 正置式 三目镜筒 倾角30° 瞳距和屈光度可调2.物镜转换器： 滚珠式五孔物镜转换器3.总放大倍率： 显微镜50×- 600× (图像150 - 1800× 选配)4.测微目镜测微尺： 10×平场变焦 格值0.1 mm 测微尺：0.1 mm / 50 mm5.双层机械载物台： 250 × 230 mm 带快速移动装置 移动范围200 × 200 mm6.调焦机构： 同轴粗微动 格值0.002 mm 载物台升降范围35 mm7.偏光装置： 起偏和检偏镜组 (插片)8.照明系统： 落射照明 卤素灯20W / 6V亮度可调 带滤色片
倒置式带有偏光装置的金相显微镜，适宜较大的、两端面不平行或异形试样，是金相显微镜的完善机型。 倒置式金相显微镜，操作时试样观察表面向下，因此与试样的高度和平行度无关，使操作比较方便，适合于外形不规则或较大的试样。
三目倒置偏光金相显微镜 GX60 (具体参阅GX60)图像适配镜： MCL-V6A专用CCD摄像器光学和机械接口图像传感摄像机：Watec WAT-902H（CCD，0.0003 Lux）图像处理系统： DH - CG400图像捕捉卡
1.结构： 三目倒置式 目镜筒倾角45 ° 瞳距和屈光度可调 4物镜转换器2.总放大倍率： 显微镜100 -1250× (图像100 - 3000×)3.平场消色差物镜： 10×，20×，40×，100× (油 半平场)4.平场目镜： 10×，12.5×(5×惠更斯)5.分划目镜测微尺： 10× 平场可变焦 格值0.1 mm 测微尺 格值0.01 mm / 1 mm6.双层机械载物台： 180 × 155 mm 移动范围75 × 50 mm7.调焦机构： 同轴粗微动 限位保护 升降范围30 mm 微调0.002 mm8.偏光装置： 起偏和检偏镜组 (插片)9.照明系统： 明场系统 亮度可调 卤素灯30W/6V带滤色片
透反两用正置金相显微镜，用落射 (同轴反射) 和透射照明方式，鉴别和分析各种金属、合成材料和非金属物质的组织结构，及对集成电路、微颗粒、线材、纤维、表面喷涂等一些表面现象，透明、半透明物质的外形轮廓和表面及内在情况等进行研究和分析。 仪器标准配置的CCD图像传感系统，由计算机对图像进行各种处理、编辑、保存和输出 (如打印等) 或进入多媒体系统及电子信箱。 系统配置的显微图像分析计算机操作系统软件，对显微图像进行各种图像形态分析、测量、统计等，并且，根据您的需要，产品还可扩充以下功能： 1.金相图像分析系统；2.显微图像测量系统。 配置： 金相显微镜： XJP-12V (相关配置参阅XJP-12V)图像分析系统：显微图像分析系统 MiFas微机和打印机：联想商用机 HP1020激光打印机 规格及技术参数： 1.结构： 正置式 三目镜筒 倾角30° 瞳距和屈光度可调 内倾4物镜转换器2.总放大倍率： 显微镜50×～400× (图像150 - 1200×)3.测微目镜测微尺： 10×平场变焦 格值0.1 mm 测微尺：0.01 mm / 1 mm4.双层机械载物台： 185 × 140 mm 移动范围70 × 50 mm5.调焦机构： 同轴粗微动 限位保护 升降范围35 mm 微动格值0.002 mm6.阿贝聚光镜： 可升降 数值孔径NA1.25 内置孔径光阑及滤色片7.透射照明系统： 带可变光阑 可调光 卤素灯20W / 6V8.落射照明系统： 带可变光阑及滤色片组 可调光 卤素灯20W / 6V 偏光装置
金相显微镜： XJP-12V (相关配置参阅XJP-12V)图像分析系统：显微图像分析系统 MiFas微机和打印机：联想商用机 HP1020激光打印机
1.结构： 正置式 三目镜筒 倾角30° 瞳距和屈光度可调 内倾4物镜转换器2.总放大倍率： 显微镜50×～400× (图像150 - 1200×)3.测微目镜测微尺： 10×平场变焦 格值0.1 mm 测微尺：0.01 mm / 1 mm4.双层机械载物台： 185 × 140 mm 移动范围70 × 50 mm5.调焦机构： 同轴粗微动 限位保护 升降范围35 mm 微动格值0.002 mm6.阿贝聚光镜： 可升降 数值孔径NA1.25 内置孔径光阑及滤色片7.透射照明系统： 带可变光阑 可调光 卤素灯20W / 6V8.落射照明系统： 带可变光阑及滤色片组 可调光 卤素灯20W / 6V 偏光装置
XJP-II型双目倒置金相显微镜
XJP-II型倒置金相显微镜广泛应用在学校、工矿企业实验室，以鉴别和分析各种金属和合金的组织结构，对热处理后的材料作一般金相组织的研究工作。显微镜成像清晰，视野广阔，整体设计符合人机功能，适合长时间操作。
主要配置及参数：
1、放大倍数：100X-1250X
名 称
规 格
备 注
显微镜主体
观察镜筒
双目镜筒
10X
PC40X
100X
大视场目镜
12.5X
滤色片
蓝
黄
绿
毛玻片
载物台
尺寸：180X200毫米，移动范围：纵向50毫米、横向70毫米
调焦
微动调焦调节范围：25毫米，刻度格值：0.002毫米，粗动调焦范围：25毫米
香柏油
光源
6V20W钨卤素灯、可调
测微尺
0.01mm
XJX-III三目金相显微镜
XJX系列单目、双目、三目正置金相显微镜 产品描述：XJX型金相显微镜是一种便携式正置金相显微镜，它内藏亮度连续可调光源照明器，视光栏和孔径光栏的大小可调，带有可纵、横移动的样品台，采用可随时固锁位置的同轴粗微动调焦机构。光学系统配备三只物镜和两种视场目镜，可以获得常用的整数放大倍数。因此，本产品适合于工矿、科研、教学等单位作常规金相观察用，尤其对于作细小颗粒、粉末试样观察和大批金相检验和大面积硅片检测等场合，比较适宜。 放大倍数：40X-500X 。
XJL-02A型立式金相显微镜
主要特点：XJL-02A型立式金相显微镜光学系统中采用了负焦距（f=33mm）,照相目镜与双目观察系统同时采用了平场设计视场，具有平坦、清晰的优点。本产品有明视场、暗视场、偏光、投影、晶粒比较等功能，可供一般科研单位、工厂及学校作金属学与金相试验之用。
西安明克斯检测设备有限公司为您提供XJG-05卧式大型金相显微镜，欢迎选购.
XJG-05
目镜
8×/18
●
10×/16
10×十字分划目镜
12.5×/14
16×/12
平场消色差物镜
4×/0.10 WD 52.3mm
10×/0.20 WD 17.3mm
25×/0.40 WD 0.90mm
40×/0.65 WD 0.40mm
63×/0.85 WD 0.20mm
100×/1.25 WD 0.30mm
暗场套筒
10×物镜暗场套筒
25×物镜暗场套筒
观察头
平拉式双目观察头
柯勒照明
12V/50W白炽灯,中心、亮度连续可调
氙灯，中心、亮度连续可调
起偏镜、检偏镜
圆形机械平台直径Φ160mm，360°旋转，中心可调，移动范围12mm×16mm
小平台：Φ10，Φ13，Φ15，Φ20，Φ21，Φ27
附件
摄影附件
○
物镜测微尺 0.01mm
摄影目镜
F33 F44.3
注：●标准配置，○选购配置
XJG-05金相数码系统配置出厂价 XJG-05 49500元/台
分光器 3500元/只
500万CCD 5750元/只
缩小镜（含接口） 2000元/套
金相专用软件 22000元/套
合计 82750元/套
