产品概述

自动化功能
自动校准：自动测试“探头零点”、“K值”、“前沿”及“材料声速”；
自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
自由切换三种标尺（深度d、水平p、距离s），满足不同的探伤标准要求和探伤工程师的标尺使用习惯；
自动增益：自动将波形调至屏高的80%，大大提高了探伤效率；
自动录制探伤过程并可以进行动态回放；
自动φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值；
自动DAC、AVG曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿，满足任意探伤标准；
自动分析并显示回拨参数

放大接收
硬件实时采样：150MHz，波形高度保真
闸门信号：单闸门、双闸门，峰值或边缘读数
增益调节：手动调节110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步进）或自动调节至屏高的80%

探伤功能
曲线包络和波峰记忆：实时检索并记录缺陷最高波
φ值计算：直探头锻件探伤找准缺陷最高波自动换算
动态录制：实时动态录制波形，并可存储、回放
缺陷定位：实时显示水平值L、深度值H、声程值S
缺陷定量：实时显示SL、EL、GL、RL定量值
实时显示孔状缺陷Φ值
缺陷定性：通过波形，人工经验判断
曲面修正：曲面工件探伤，修正曲率换算
B型扫描：实时扫查，描述缺陷横切面

声光报警
闸门报警：进波报警、失波报警
DAC报警：自由设置SL、EL、GL、RL报警

数据存储
10个探伤通道，存储预先调校好各类探头与仪器的组合参数，自由输入任意行业探伤标准，方便存储、调用、与计算机通讯
内存300幅探伤波形及数据，实现存储、调出、打印、与计算机通讯传输。
内存30000个厚度值

时钟记录
实时探伤日期、时间的跟踪记录，并存储

控制接口
高速USB、RS232两种接口与计算机通讯

屏幕保护
待机时可关闭屏幕或显示字幕，省电并延长使用寿命

技术参数

扫描范围：
 零界面入射～10000mm钢纵波

工作频率：
 0.4MHz～20MHz

垂直线性误差
 ≤3%

水平线性误差
 ≤0.2%

灵敏度余量
 ＞62dB（深200mmΦ2平底孔）

分辨力
 ＞40dB（5N14）

动态范围
 ≥32dB

噪声电平：
 ＜8%

硬采样频率
 150MHz

重复发射频率
 100~1000HZ

声速范围
 100～20000（m/s）

工作方式
 单晶探伤、双晶探伤、穿透探伤

数字抑制
 （0～80）%，不影响线性与增益

工作时间
 连续工作7小时以上（锂电池）

环境温度
 （-20～70）℃（参考值）

相对湿度
 （20～95）% RH

外型尺寸
 240×180×50（mm）

标准配置

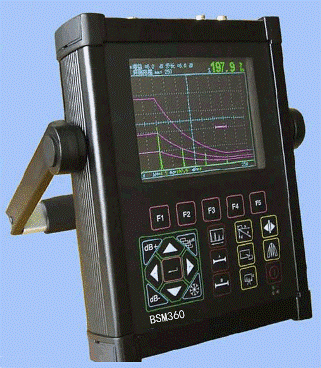

1. BSM360主机 1台
2. 直探头 1个
3. 斜探头 1个
4. 9V电源适配器 1个
5. 探头连接线 2根
6. 产品包装箱 1个
7. 使用说明书 1本
8. 合格证、装箱卡、保修卡 1套

选配件
1.PC超声波探伤仪通讯软件
2.标准式
