一，产品概述：

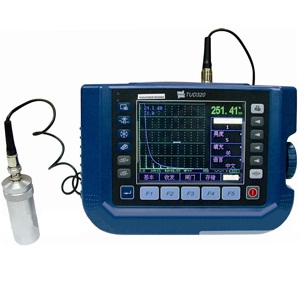

TUD320数字化智能超声波探伤仪采用彩色高速宽温工业级TFT_LCD液晶显示屏，领先国内的技术设计，检测速度快、精度高、波形稳定。该仪器可用于多种材料内部缺陷的检测，如钢、铜、铝、铸锻件、以及金属焊缝等等，可有效检测出气孔、裂纹、疏松、夹杂、未融合、未焊透等缺陷。广泛应用于航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域的在役安全检查、寿命评估、质量控制等！
二，功能特点：
超大彩屏——彩色高速宽温工业级TFT_LCD液晶显示，多种颜色选择，适用于不
同的光线条件，背光连续可调。
高采样率——10位高速实时采样，较8位采样测值更加精确
曲面校正——便于对非规则材料和小管径管件进行检测
双模曲线——DAC曲线、DGS曲线两种模式可选
电量监控——以百分比的形式显示电量，方便监测，并具有过充过放保护
方便通用——可以自由设置各行业探伤工艺标准，现场探伤无需携带试块。
B-扫描——可显示工件缺陷形状，完备的焊缝和工件剖面显示，使探伤更具权威。
打印功能—直接驱动打印机，打印厚度报告与波幅曲线。
PC通讯—测量数据和系统设置参数直接上传，探伤报告自动生成。
三，技术参数：
|
名称 |
技术数据 |
|
扫描范围（mm） |
扫描范围（mm）：2.5～5000 |
|
脉冲移位（ms） |
脉冲移位（ms）：-20～+3400 |
|
探头零点（ms） |
探头零点：0.0～99.99 |
|
材料声速（m/s） |
材料声速：1000～9999
7个固定声速：2260,2730,3080,3230,4700,5920,6300 |
|
输出阻尼（W） |
50，150，400 |
|
工作方式 |
单探头（收、发），双探头（一收一发），透射（透射探头） |
|
频率范围（MHz） |
低频0.2–1、中频0.5–4 、高频3–15三档可选 |
|
增益调节（dB） |
0～110 调节步距：0.0，0.2，0.5，1，2，6，12 |
|
垂直线性误差 |
垂直线性误差不大于3% |
|
水平线性误差 |
在扫描范围内，不大于0.2% |
|
探伤灵敏度余量 |
³50dB |
|
动态范围 |
³32dB |
|
探伤通道 |
10个 |
|
外型尺寸(mm) |
243×173×70 |
|
重量（kg） |
1.5 | 四，基本配置：1.主机 ,2. 3A/9V电源适配器, 3.探头连接电缆,4.直探头2.5MHz20,5.斜探头5MHz8×9K2 ,6.耦合剂,7.背带.
五，可选附件：
1.串行通讯电缆(9针)
2. PC端通讯软件
3.串行打印机TPUP-NH
4.探头、试块 |
