MKS W3/230 水蒸气透过率测试系统
适用于塑料薄膜、复合膜等膜、片状材料及塑料、橡胶、纸质、玻璃、金属等材料的瓶、袋、罐、盒等包装容器的水蒸气透过率的测定。通过水蒸气透过率的测定，达到控制与调节包装材料等产品的技术指标、满足产品应用的不同需求。
特 征
红外法检测
计算机控制
单机三腔独立试验
控温、控湿功能内置
标准膜快速校准

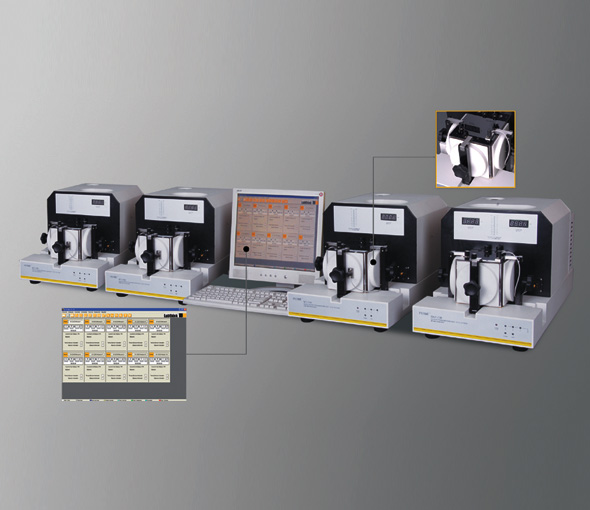

一台主机可扩展多台卫星机，可实现多组试样同时测试
三个渗透池测试腔一体集成块
水蒸气透过率与氧气透过率混合测试控制
膜片、成品容器(另购)二种测试功能
比例、模糊、循环、人工等多种试验过程判断模式
试验数据可按文件格式、数据库格式、Excel格式存储
具历史数据查询、比对、打印，原始数据再分析功能
宽范围电源输入
网络传输接口支持局域网数据集中管理与互联网信息传播
测试原理
红外检测法：将预先处理好的试样夹紧于测试腔之间，具有稳定相对湿度的氮气在薄膜的一侧流动，干燥氮气在薄膜的另一侧流动，由于湿度梯度的存在，水蒸气会从高湿侧穿过薄膜扩散到低湿侧，在低湿侧，透过的水蒸气被流动的干燥氮气携带至红外传感器，进入传感器时会产生同比例的电信号，通过对传感器电信号的分析计算，从而得出试样的水蒸气透过率等参数。对于包装容器而言，干燥氮气则在容器内流动，容器外侧处于高湿状态。
技术指标
① 薄膜测量技术指标
测试范围：0.001～100 g/m2•24h
0.02～1000 g/m2•24h
试样数量：3件（各自独立）
测 试 腔：3个（可通过卫星机扩展）
扩展能力：不低于10台卫星机
试样尺寸：108mm×108mm
试样厚度：≤3mm
测试面积：50cm2
控温范围：15℃～55℃（常规）
控温精度：±0.1℃
控湿范围：0%RH、35%RH～90%RH、100%RH
控湿精度：±1%RH
载气种类：99.999%高纯氮气 （气源用户自备）
载气流量：0~200ml/min
载气压力：0.28MPa，40.6psi
接口尺寸：1/8 英寸金属管
外形尺寸：690mm(L)×350mm(B)×360mm(H)
电 源：AC (85～264)V (47~63)Hz
净 重：70kg
② 容器测量技术指标（另购）：
测试范围：0.0001～0.5 g/ pkg • d
0.00001~0.07 g/ pkg • d
单机试样数量：3个
扩展能力：不低于10台卫星机
试样尺寸：控 温 1个容器：小于Ф180mm，高度小于380mm
控 温 3个容器：小于Ф100mm，高度小于380mm
非控温 尺寸不限
控温范围：15℃～55℃（常规）
控温精度：±0.1℃
控湿范围：0%RH、35%RH～90%RH、100%RH
控湿精度：±1%RH
载气种类：99.999%高纯氮气（气源用户自备）
载气流量：0~200 ml/min
载气压力：0.28MPa，40.6psi
接口尺寸：1/8 英寸金属管
外形尺寸：690mm(L)×350mm(B)×360mm(H)
电 源：AC (85～264)V (47~63)Hz
主机净重：70kg
标 准
ASTM F1249、ISO 15106-2、TAPPI T557、JIS K7129
配 置
标准配置：主机、计算机、专业软件、精密减压阀、进口气体管路与接口、通信电缆、取样器、真空脂、海绵垫
选 购 件：卫星机、容器测试附件、容器测试控温装置、标准膜、容器封口附件、取样刀、真空脂、打印机
注：本机气路接口系1/8 英寸金属管；气源、蒸馏水用户自备。 |
