SW-1

声换能器谐振频率：35-45KHz
谐振点阻抗：800-1000Ω
信号源电压输出时有效测距为：100mm
信号源功率输出时有效测距为：200mm
测距读数精度为：0.01mm
测量误差：1%(空气介质)
最小格值：0.01mm

SW-2:空气液体两用机频率：35-45KHZ、1700-2000KHZ

测量范围：0-150mm

SW-3:利用反射法测定空气声速并具备SW-1、SW-2,全部功能

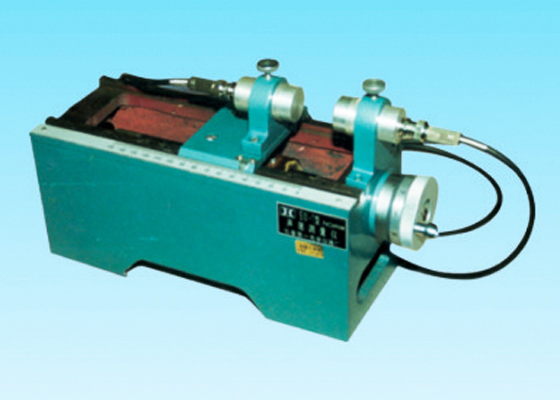

SW-T声速测量仪

一、实验内容：

1、学会用共振干涉法和位相法测量超声波在介质中的传播速度；

2、学习使用示波器和信号发生器；

3、加强对驻波及振动合成等理论的理解。

二、主要技术参数：

1、测量范围:0-350㎜ ；

2、数显尺读数分辨率：0.01㎜；

3、精密丝杆传动范围：0-350㎜ 精致水槽；

4、测量介质:空气、液体。用户自配示波器。

三、主要特点：

1、jun品级换能器孔径：Ф39㎜ 高质强信号谐振频率:40±3KHz，性能优异，使用寿命长；

※2、采用提拉式设计，无论测量空气或液体都不用移动水槽；

3、低频信号源：

   ①、频率范围：正弦波：20Hz-100000Hz，精度：0.001Hz，编码开关微调。方波：20Hz-1000Hz，精度：0.001Hz，编码开关微调；②、功率输出：≥5W；③、幅度：Vp-p：20V，编码开关微调；④、信号放大器：0-55倍，编码开关微调，显示：六位数码管显示。
