西安明克斯向国内用户现货提供DQ-3型数字式冲击电流计，欢迎选购。
一、DQ-3型数字式冲击电流计概述:

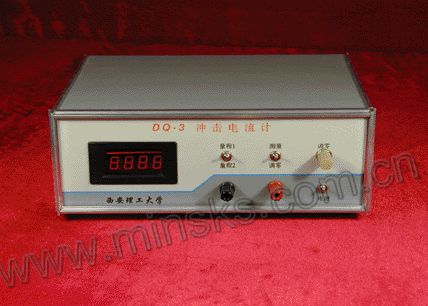

DQ-3型数字冲击电流计是在原有冲击电流计的基础上，根据要求进一步改进研制而成的，使用大规模CMOS集成电路和高性能运算放大器及优质电子元器件组成的数字式测量仪表，性能上有了提高。
冲击电流计主要用于测量短时间脉冲所迁移的电量，故可用来测量与此相关的物理量，如电容器的电容量、电感器的电感量和直流磁场的磁感应强度等。
该仪器用３位半LED数码管显示测量结果，读数清晰，数据自动保持，直至被下一次的测量数据自动取代，因而消除了人为的读数误差。
二、DQ-3型数字式冲击电流计技术性能：
1、冲击电流计的量程
（1）、19.99×10-9库仑
（2）、199.9×10-9库仑
2、分辨率：10-9库仑
3、稳定度：
（１）、在额定工作条件下经１５分钟预热及调零后，工作温度偏离调零温度±５℃，仪器漂移＜±２个字。
（２）、仪器在调零状态下，漂移＜±１个字。
三、DQ-3型数字式冲击电流计使用说明:
1、面板结构与功能:
（１）电源开关：
拨向“开”，接通电源，数码管亮；
（２）输入“＋”和“－”
其中“－”端与机壳接通，在需要屏蔽工作时请注意这一点；
（３）调零开关
拨向“调零”，仪器处于调零状态；拨向“测量”，仪器处于测量状态；
（４）调零旋钮
只在仪器处于调零状态下调整。
2、使用方法:
（１）接通电源开关，数码管亮，预热十分钟；
（２）拨向“量程选择”，选择合适的量程；
（３）“调零开关”拨向“调零”，旋动调零旋钮，使显示“000”；
（４）“调零开关”拨向“测量”，仪器处于待测状态；
（５）当输入一短时间脉冲电流时，仪器自动消除前面的数据而将该次测量数据显示在屏上;
（６）若显示为“±１”，则仪器过载，应更换大档量程重新调零测量。或减小电路中的电压及电流，实验正常进行。
（７）当冲击信号较少，显示约在±100以内时，误差较大，这时应更换小档量程重新调零测量。
3、注意事项:
（１）由于测量对象为短时间脉冲电流所迁移的电量，这种信号包含多种谐波成分，仪器中无法加入多种滤波器，故仪器无法消除较大的串态干扰。当使用环境存在较大的串态干扰时，输入联接线应尽量短，最好用屏蔽线，并屏蔽机壳。
（２）若电源开关连续多次动作，小数点有可能丢失，并显示“±１”，这时应多次揿动“量程选择”，直到小数点重新出现为止。
（３）本仪器只适应测量单次回零脉冲量。使用时互感器不能放置在电源上，同时互感器与螺线管垂直放置。
4、使用条件:
（１）在-10℃～40℃温度下可连续工作.
（２）供电电压AC220V±10%。
5、消耗功率：10Ｗ.
DQ-5数字式冲击电流计参数：(1999.9与199.99)×10-9库仑，4位半数显，RS232微机接口。
UKY-I灵敏电流计特性研究实验仪。灵敏电流计也叫检流计，是磁电式仪表。它和其它磁电式仪表一样都是根据载流线圈在磁场中受力矩作用而偏转的原理制成的，只是在结构上有些不同。普通电表中的线圈安装在轴承上，用弹簧游丝来维持平衡，用指针来指示偏转。而灵敏电流计则是用极细的金属悬丝代替轴承，且将线圈悬挂在磁场中，由于悬丝细而长，反抗力矩很小，所以当有极弱的电流流过线圈时，就会使它明显的偏转。因而它比一般的电流表要灵敏得多，可以测量10-6～10-11A范围的微弱电流和10-3～10-6V范围的微小电压，电流计的另一种用途是平衡指零，即根据流过电流计的电流是否为零来判断电路是否平衡。
实验目的：
1.了解灵敏电流计的结构和工作原理；
2.研究灵敏电流计的欠阻尼、临界阻尼和过阻尼的三种状态；
3.测定灵敏电流计的临界电阻，电流常数和内阻。
实验原理：
磁场部分：
在永久磁铁的N和S极之间安装一个柱形软铁，使磁极与软铁柱缝隙里的磁场分布呈均匀辐射状。
偏转部分：
一个用细导线绕制的矩形线圈悬挂于磁隙间，并能以悬丝为轴转动。悬丝是能导电的青铜薄带，具有良好的扭转弹性，悬丝的扭力矩很小（普通电表采用宝石轴承加游丝式结构，轴承存在摩擦力矩）。上下悬丝各与线圈的导线两端接通。
读数部分：
一个小反射镜固定在悬丝线圈骨架下面，用它把光源射来的光反射到标尺上，形成一个光标进行读数，其等效指针长度达1米以上。
由于用扭力矩很小的悬丝代替了普通电表的一般游丝，减少了轴承摩擦，用光学指示替代了机械指针，使得电流计的灵敏度提高了几个数量级。
技术指标：
灵敏电流计：1.5×10-9A/格
标准电阻：1Ω
电 阻 箱：2×99999.9Ω
数字电压表：测量量程19.99mV
分 辨 率：0.01mV
滑线变阻器：100Ω，1.5A
稳压电源：DC 1.24V—10V，1A
单刀开关：单刀双掷
双刀开关：换向开关风
|
