一、特点:
基座采用优质铸铁,经长期自然时效处理,确保足够刚性和稳定性。
利用艾伯斯坦光学原理,实时修正阿贝误差。
投影读数屏采用新颖投影系统,像面清晰。
测量附件齐全,使用范围广。
二、用途:

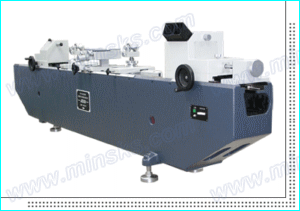

投影一米、二米、三米测长机是一种大型精密长度测量的计量仪器。它能精确地测量一些超长工件的内外尺寸,用比较法检定尺寸大于100㎜的四、五等量块和直接测量外径千分尺的校对量棒、内径千分尺和自制量棒。测量各种卡板的内尺寸、内径直径和外螺纹中径等。本产品广泛用于包括航天业、铁路机车制造业在内的各大机械制造行业、科研院所、计量检定所等部门。
三、规格参数
1. 测量范围(㎜):
外尺寸0—1000、0—2000、0—3000
内尺寸(用大小测钩时深度从5—50)13.5-900、13.5-1900、13.5-2900
外螺纹中径测量至M140㎜ 最小分度值:0.001㎜
(1) 测外尺寸准确度:
微米分划尺的示值误差:±60μm范围内≤0.20μm
超过±60μm范围内≤0.25μm
(2) 毫米分划尺的示值误差≤±(0.6+L/200)μm
(3) 分米分划尺的示值误差≤±(0.5+L/200)μm
其中L为测量值,单位㎜
2. 测量轴多次移动时的示值变动性:
外尺寸测量:≤0.1μm
内尺寸测量: ≤0.5μm
3. 测量力(N): 0.4
外尺寸测量:2± 0 .2
内尺寸测量:1.5~2
4. 万能工作台(㎜):
垂向行程:0~70
横向行程:0~40
水平位置纵向浮动行程:10
横向测微鼓分度值:0.01
工作台荷重:10㎏
5. 顶针架最大夹持直径(㎜)
(1) 当长度在0~170时,φ140
(2) 当长度在170~210时,:φ130
6. V型支架
(1) 高度调节范围(㎜):>28
(2) 支承工件直径范围:至φ30
7. 量块支架:支承量块长度至1000㎜
8. 量棒支架:支承量棒长度至1000㎜
9. 量块研合架:量块架研合长度至100㎜
10. V型铁工作范围:至φ45㎜
11. 仪器外形尺寸(㎜)
JD9A:1980×450×750
JD21:2980×450×800 JD10A:4000×450×850 |
