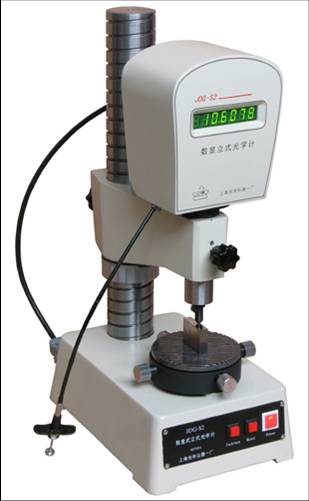

JDG-S2 数显立式光学计
一. 产品简介
JDG-S2 数显立式光学计是一般是用标准器（如量块）以比较法测量工件的尺寸。
主要用于对五等量块，量棒，钢球，线形及平行平面状精密量具和零件的外形尺寸作精
密测量，本仪器头部亦可作为一个独立体，在科研，生产过程控制及在线测量等方面，
对被测件作微小位移测量，及对非金属如：薄膜、纸张等的厚度测量。
二. 技术规格
1.测量范围：0-200mm
2.示值范围：0-10mm
3.最小显示值：0.001mm
4.测量力：2N±0.2N
5.光学计管配合尺寸：φ28mm
6.测量杆外径：φ6mm
7.示值误差：0-0.2μm 比较测量时 ±0.00025mm 0-10mm 直接测量时 ±0.0005 mm
8.示值变动(稳定性)：≤0.0001 mm
9.读数方式：数字显示
10.仪器外形尺寸：300×170×440 mm
11.仪器重量：18kg
三. 配置清单
1.数显立式光学计/1 台
2.圆形带筋可调式工作台/1 件
3.圆形平面可调式工作台/1 件
4.φ2、φ8 平面测帽/各 1 只
5.R20 球面测帽/1 只
6.1.5X8 刃型测帽/1 只
7.电源电缆/1 根
8.信号电缆/1 根
9.产品合格证、保修卡及说明书/1 份。

JDG-S3 液晶数显立式光学计
一. 产品简介
JDG-S3 立式光学计是一般是用标准器（如量块）以比较法测量工件的尺寸。主要
用于对五等量块，量棒，钢球，线形及平行平面状精密量具和零件的外形尺寸作精密测
量，本仪器头部亦可作为一个独立体，在科研，生产过程控制及在线测量等方面，对被
测件作微小位移测量，及对非金属如：薄膜、纸张等的厚度测量。
二. 技术规格
1.测量范围：0-200mm
2.示值范围：0-10mm
3.最小显示值：0.05μm
4.测量力：2N±0.2N
5.光学计管配合尺寸：φ28mm
6.测量杆外径：φ6mm
7.示值误差：0-0.2μm 比较测量时 ±0.00025mm 0-10mm 直接测量时 ±0.0005 mm
8.示值变动(稳定性)：≤0.0001 mm
9.读数方式：液晶数字显示，3 英寸液晶显示屏
10.仪器体积：300×170×410 mm
11.仪器重量：18 kg
三. 配置清单
1.数显立式光学计 /1 台
2.圆形带筋可调式工作台/1 件
3.圆形平面可调式工作台/1 件
4.φ2、φ8 平面测帽/各 1 只
5.R20 球面测帽 /1 只
6.1.5×8 刃型测帽 /1 只
7.电源电缆/1 根
8.信号电缆 /1 根
9.产品合格证、保修卡及说明书/1 份
