XGJ-1小型工具显微镜：手轮读数X－Y轴：50X50mm、分度值0.002 mm。
XGJ-1C数显型工具显微镜：数显读数X－Y轴：50X50mm、分度值0.002 mm。
用途

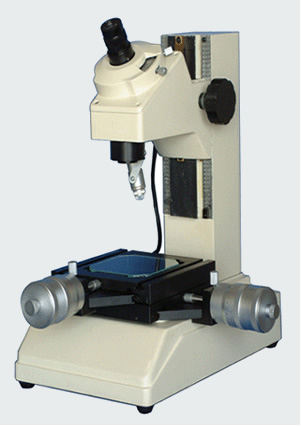

JGX-1S型数显工业测量显微镜，是一种多用途的光学机械式两维坐标精密测量仪器，该产品可广泛用于机械制造，纺织机械加工的检测；电子行业、集成线路线宽及其它精密零件测试；冶金工业的矿石标本，印刷制版加工的检测；以及计量部门、大专院校、科研部门各类精密加工件的测试使用等。仪器具有下列主要功能和特点：
1．工作台可作360度转动，纵横滑板采用精密钢珠导轨结构，有效测程均为0-50mm，测量数据可靠，使用寿命长。
2．采用显微镜测角度盘结构，测角目镜配米字线分划板，适于被测件角度的量测。另可选配数码电子目镜连接，电脑做图像处理及计算，十分方便；配数码电子视频目镜，直接用电视演示观察检测全过程。
3． 仪器工作照明系统，采用世界先进的通用输入电压，即AC100V-240V，47-63HZ自动调节电压电源。并选用了LED发光冷光管白色冷光源，作为上下照明光源之用，光源寿命长，操作方便，减少视力的疲劳。
二、 主要技术参数：
|
项目 |
技术参数 |
备注 |
|
1.显微物镜
放大倍率/工作距离 |
2X/67mm |
4X，10X可选 |
|
2.显微目镜 放大倍率/视场 |
15X/13mm |
|
|
3.测量工作台
（1）工作台转动范围
（2）工作台玻璃直径
（3）滑板：横向X轴测量
纵向Y轴测量范围
（4）数显：轴数
分辨率 |
360度
90mm
0-50mm
0-50mm
3轴
0.01mm |
|
|
4.显微镜转盘
角度盘分度值
角度盘游标分度值 |
0-360
1度
6 |
|
|
5.仪器示值误差 |
（5+L/25um） |
|
|
6.仪器电源输入电压范围：
照明
数显
电源输出电压 照明
数显
LED光源：上光源
下光源（配滤色片）
保险丝管 |
AC100V-240V 47-63HZ
AC100V-230V 50-60HZ
DC12V 0.5A
20VA
1型LED灯组
滤是片LED灯组
0.5A/240V |
可选配
2型LED灯组 |
|
7.工作台与物镜间最大距离
仪器外形尺寸 高长宽
装箱外形尺寸 高长宽 |
140mm
450*350*500
500*310*430 |
|
|
8.仪器重量
装箱后重量 |
22KG |
|
三、主要结构及使用方法
a. 被测物体固定在工作台上，拟定检测方案及测点编号；
b. 调整仪器，使测点P1像清晰地呈现在测角目镜米字分划板上，如图三（a ）
c. 转动Y轴测微器，使P1点像呈现在分划板水平线上，如图三（b ）,读取Y轴测微器读数即得Y1；
d. 转动X轴测微器使P1点像，呈现在米字分划板十字线交点上，如图三（c ），读取X 轴测微器读数，即得X1
以上测得P1（X1、Y1）点的坐标，并按此法求得其它测点的坐标，便可计算各测点间相互几何尺寸关系。 |
