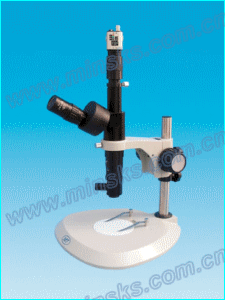

迈特光学 MZDH1065系列高倍率连续变倍单筒视频显微镜包括MZDH1065BT、MZDH1065BTC、具有高倍率、高分辨率的特点，可同时进行视频显示和目视观察（MZDH1065BT、MZDH1065BTC为双目目视观察），MZDH1065BT、MZDH1065BTC目视观察成倒像，MZDH1065BTC、MZDH1065TC含同轴照明，特别适合检查、测量光纤端面、LCD及其它微观表面。
产品标准配置表：
|
部件 |
型号 |
MZDH1065BT |
MZDH1065BTC |
备注 |
|
主机 |
ZDH1065BT |
● |
|
含1X CCD接头, 1X附加物镜 |
|
ZDH1065T |
|
|
|
ZDH1065BTC |
|
● |
含同轴照明器,1X CCD接头,1X附加物镜 |
|
ZDH1065TC |
|
|
|
底座 |
SD1 |
● |
● |
|
|
LED
光源 |
MLC1000 |
|
● |
含调光器,LED灯,输入、输出电源线 |
MZDH1065BT、MZDH1065BTC主要光学参数：注：视频放大倍率、视场范围是以1/3"CCD摄像头、14"监视器计算。
|
物镜 |
CCD接头 |
目镜 |
|
0.5X |
1X |
|
0.5X |
视频放
大倍率 |
14.8X
～96.3X |
目视放大倍率 |
5X～32.5X |
视频放大倍率 |
29.6X
～192.6X |
目视放
大倍率 |
5X～32.5X |
10X |
|
视场范围(mm) |
14.4X19.2
～2.2X2.95 |
目视视场范围 |
Φ36～Φ5.5 |
视场
范围 |
7.2X9.6
～1.1X1.5 |
目视视
场范围 |
Φ36～Φ5.5 |
|
工作距离(mm) |
175 |
|
0.75X |
视频放
大倍率 |
22.2X
～44.6X |
目视放大倍率 |
7.5X～48.75X |
视频放大倍率 |
44.5X
～288.9X |
目视放
大倍率 |
7.5X～8.75X |
|
视场范围(mm) |
9.6X12.8
～1.5X2 |
目视视场范围 |
Φ24～Φ3.7 |
视场
范围 |
4.8X6.4
～0.74X0.98 |
目视视
场范围 |
Φ24～Φ3.7 |
|
工作距离(mm) |
117 |
|
1X |
视频放
大倍率 |
29.6X
～192.6X |
目视放大倍率 |
10X～65X |
视频放大倍率 |
59.27X
～385.3X |
目视放
大倍率 |
10X～65X |
|
视场范围(mm) |
7.2X9.6
～1.1X1.5 |
目视视场范围 |
Φ18～Φ2.8 |
视场
范围 |
3.6X4.8
～0.55X0.74 |
目视视
场范围 |
Φ18～Φ2.8 |
|
工作距离(mm) |
82 |
|
2X |
视频放
大倍率 |
59.27X
～385.3X |
目视放大倍率 |
20X～130X |
视频放大倍率 |
118.5X
～770.5X |
目视放
大倍率 |
20X～130X |
|
视场范围(mm) |
3.6X4.8
～0.55X0.74 |
目视视
场范围 |
Φ9～Φ1.4 |
视场
范围 |
1.8X2.4
～0.28X0.37 |
目视视
场范围 |
Φ9～Φ1.4 |
|
工作距离(mm) |
35 |
|
5X |
视频放
大倍率 |
148X
～963X |
目视放大倍率 |
50X～325X |
视频放大倍率 |
296X
～1926X |
目视放
大倍率 |
50X～325X |
|
视场范围(mm) |
1.44X1.92
～0.22X0.3 |
目视视场范围 |
Φ3.6～Φ0.56 |
视场
范围 |
0.72X0.96
～0.11X0.148 |
目视视
场范围 |
Φ3.6～Φ0.56 |
|
工作距离(mm) |
10.1 |
|
变倍主体连续变倍范围1X～6.5X | |
