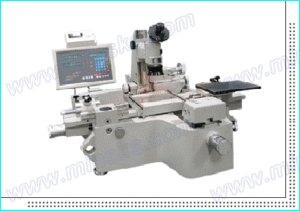

2106013 |
一.特点：
成像清晰，多种目镜观测，视场范围大；
以精密光栅尺作为测量元件，
主显微镜可左右偏摆，用于对螺旋零件进行测量；
具有透、反射照明方式，内外轮廓均可测量；
附件多，测量方便。
二.用途：
能精确测量各种工件尺寸、角度、形状和位置，以及螺纹制件的各种参数。适用于机器制造业，精密工、模具制造业、仪器仪表制造业、军事工业、航空航天及汽车制造业、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所，对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压板、塑料及橡胶制品进行质量检验和控制。
三.规格参数：
坐标测量行程：
X向行程：200㎜ Y向行程：100㎜
X、Y坐标测量分辨率：0.0002㎜
仪器准确度：
(1+L/100)μm，其中L为测量长度，单位：㎜
测角目分辨率：1′
分度头角度测量分辨率：1′
分度头角度测量准确度：30″
主显微镜立柱的倾斜范围：±12°
方工作台承放工件最大高度：140mm
顶针架夹持最大直径和长度：φ100㎜ 长700mm
高顶针架夹持最大直径和长度：φ250㎜ 长200mm
物镜放大率，工作距离及视场直径：
|
物镜放大率 |
总放大率 |
工作距离（㎜） |
视场直径（㎜） |
|
1× |
10× |
≈79 |
≈φ20 |
|
3× |
30× |
≈69 |
≈φ6.7 |
|
5× |
50× |
≈49 |
≈φ4 | 光学定位器的主要技术参数:
光学定位器最小探测孔径：φ5
光学定位器最大探测深度： 15mm
仪器承受工件最大重量： 40kg
仪器主机外形尺寸(㎜)：
长×宽×高=1300×1250×800
仪器主机重量：450㎏ |
