BT-9300Z激光粒度分析仪

1. 测试范围：0.1μm—460μm。
2. 进样方式：内置循环泵式。
3. 重复性误差：小于1%（标样D50偏差）。
4. 准确性误差：小于1%（标样D50偏差）。
5. 测量原理：米氏散射理论。
6. 软件运行环境：Windows2000、WindowsXP。
7. 接口方式：RS232(串口)或USB方式。
8. 激光光源：进口半导体激光器，寿命25000小时。
9. 光电探测器：84个，前向68个、侧向12个，后向4个。
10. 循环池容积：500ml。
11. 循环流量：500-2500ml/分钟。
12. 搅拌器转速：500-2500转/分钟。
13. 超声波：50W。

1. 各种非金属粉：如碳酸钙、滑石粉、高岭土、硅酸锆、硅灰石、石墨、粉石英、电气石、云母、重晶石、石膏、膨润土、金刚石、石英、硅藻土、长石、透闪石、粘土、石榴石、蛭石、钛白粉等。
2. 各种金属粉：如铝粉、铁粉、镁粉、钼粉、铜粉、锌粉以及其他稀有金属粉和各种合金粉等。
3. 其它粉体：如医药、农药、磨料、食品、水泥、陶瓷、土壤、颜料、科研教学、石油勘探、地质分析、河流泥沙、电子材料、化工材料、军工材料、电池材料、各种乳浊液、涂料等。

1. 智能化的标准操作流程(SOP)设计。只要加入样品，其它操作如进水、分散、循环、浓度调整、测试、排放、清洗、打印、存储等操作全部自动完成，全自动的直接效果不仅仅是操作简便，重要的是减少了人为因素带来的误差，提高了测试精度。
2. 独创的准确性标定功能：所有仪器都通过标准样品的标定，充分保证仪器测试结果的准确性。同时，随仪器向用户提供标准样品，用户可以随时检验仪器的准确性，避免因为仪器漂移、电压波动等因素使测试结果不准而带来的损失。
3. 软件功能强大。采用精确的Mie散射理论和自由模式反演算法，可以得到样品的真实的粒度分布结果，并且可以通过标准样品进行准确性标定与验证。多语言功能可以方便地进行语言转换，报告单可以方便地转换成word、Excel、pdf等格式文件等。




4. 由精密混合式步进电机，精密导轨、丝杠、连接轴以及细分控制器组成的三维自动对中系统，最小步距1.3微米，定位精度高，运行平稳，随动性好。此外，更换测试窗时或仪器因位置变化、振动、温度变化等原因导致光路偏移时，都将使主光束真正处于对中状态，保证激光束焦点始终照在探测器中心点上，提高测试结果的准确性。
5. 内置自动循环分散系统和自动对中系统。包括可空杯运行的超声波分散器、吸水泵及水位测量装置。流量连续可调的离心循环泵；独特设计的泄止、不锈钢壳体和耐腐蚀管路使该循环分散系统经久耐用。
6. 信号处理与控制系统准确可靠。独特设计的具有84个扇形探测器的光电探测器阵列，其中前向68个、侧向12个、后向4个探测器布局，保证了各种粒度颗粒散射信号的有效接收，保证了粒度测试范围。提高了仪器的分辨率。
7. 全新的自动进水功能：内置吸水泵，可以把低水位的水桶、水池里的水，抽到循环池里，克服了直接连接自来水管带来的水质、温度对测试的影响。
8. 浓度自动调节：浓度大了，自动稀释，浓度小了，提示加样。保证浓度始终处于最佳状态。
9. 一体化设计，全塑料外壳，造型美观，彰显精品风范。仪器采用先进的整体成型工艺，使仪器的结构紧凑合理，外形美观大方。采用最新的抗干扰技术，使仪器的电气稳定性更好，故障率更低。

BT-9300ST激光粒度仪的所有操作全部在电脑控制下自动完成，具有自动测试、自动光路校准（自动对中）、自动进水、自动排水、自动消除气泡、自动清洗等特殊功能。用一句话概括，就是只要把样品加到循环池中，就可以得到准确的测试结果。此外，它的软件系统功能更强、更灵活，是一种自动化程度更高、使用更方便、性能更好的粒度分布仪。它采用进口的半导体激光器，功率大、寿命长、单色性好；采用专门设计的由大规模集成电路工艺制造的大尺寸高灵敏度光电探测器阵列；采用离心循环泵和微量样品池两种进样方式；采用全程米氏理论和自由分布模型的数据处理方式；采用高精度的数据传输与处理电路等一系列先进的技术和制造工艺，使该仪器具有准确可靠、测试速度快、重复性好、操作简便等突出特点，是集激光技术、计算机技术、光电子技术于一体的新一代粒度测试仪器。特别适合高等院校、研究院所、大型企业的实验室选用。
一、性能指标
测试范围：0.1μm—716μm。
进样方式：循环泵式。
重复性误差：小于1%（标样D50偏差）。
准确性误差：小于1%（标样D50偏差）。
测量原理：米氏散射理论。
激光光源：进口半导体激光器。
光电探测器：80个，前向68个，侧向8个，后向4个。
软件运行环境：Windows 2000、Windows XP。
接口方式：RS232或USB方式。
循环池容积：500ml。
循环流量：500-2500ml/分钟。
搅拌器转速：500-2500转/分钟。
超声波功率：50W。
二、测试对象
各种非金属粉：如碳酸钙、滑石粉、高岭土、硅酸锆、硅灰石、石墨、粉石英、电气石、云母、重晶石、石膏、膨润土、金刚石、石英、硅藻土、长石、透闪石、粘土、石榴石、蛭石、钛白粉等。
各种金属粉：如铝粉、铁粉、镁粉、钼粉、铜粉、锌粉以及其他稀有金属粉和各种合金粉等。
其它粉体：如医药、农药、磨料、食品、水泥、陶瓷、土壤、颜料、科研教学、石油勘探、地质分析、河流泥沙、电子材料、化工材料、军工材料、电池材料、各种乳浊液、涂料等。
三、基本特点
智能化的标准操作流程(SOP)设计。只要加入样品，其它操作如进水、分散、循环、浓度调整、测试、排放、清洗、打印、存储等操作全部自动完成。全自动的直接效果不仅仅是操作简便，重要的是减少了人为因素带来的误差，提高了测试精度。
独创的准确性标定功能：所有仪器都通过标准样品的标定，充分保证仪器测试结果的准确性。同时，随仪器向用户提供标准样品，用户可以随时检验仪器的准确性，避免因为仪器漂移、电压波动等因素使测试结果不准而带来的损失。
软件功能强大。采用精确的Mie散射理论和自由模式反演算法，可以得到样品的真实的粒度分布结果，并且可以通过标准样品进行准确性标定与验证。多语言功能可以方便地进行语言转换，报告单可以方便地转换成Word、Excel、PDF等格式文件等。
由精密混合式步进电机，精密导轨、丝杠、连接轴以及细分控制器组成的三维自动对中系统，最小步距1.3微米，定位精度高，运行平稳，随动性好。此外，更换测试窗时或仪器因位置变化、振动、温度变化等原因导致光路偏移时，都将使主光束真正处于对中状态，保证激光束焦点始终照在探测器中心点上，提高测试结果的准确性。
独特设计的BT-801自动循环分散系统。采用先进的他激电路的超声波分散器，即使空杯时打开超声波也不会损坏；循环流量从500ml/m-2500ml/m连续可调；自动进水配合自动水位测量，避免介质溢出；独特设计的泄止阀保证悬浮液排放可靠关闭和开通，不锈钢壳体和耐腐蚀管路使该循环分散系统经久耐用。
系统仪器与循环分散系统分体设计方式，便于维护和维修。采用金属整体成型工艺，使仪器的结构紧凑合理，外形美观大方。采用最新的抗干扰电子技术和防雷技术，使仪器的电气稳定性更好，故障率更低。
信号处理与控制系统准确可靠。独特设计的具有80个扇形探测器的光电探测器阵列，保证了各种粒度颗粒散射信号的有效接收，保证了粒度测试范围。提高了仪器的分辨率。
浓度自动调节：浓度大了，自动稀释，浓度小了，提示加样。保证浓度始终处于最佳状态。

BT-9300SE激光粒度分析仪,一种经济型湿法激光粒度仪,BT-9300SE石墨粒度分析仪应用领域：
 药品、锂电池正负极材料、石墨、重钙、滑石粉、高岭土、氧化铝、涂料等。
 其余非金属矿粉：如轻钙、硅灰石、水镁石、重晶石、云母粉、膨润土、硅藻土、黏土、二氧化硅、
石榴石、硅酸锆、氧化锆、氧化镁、氧化锌等。
 其余各种金属粉：如锌粉、钼粉、钨粉、镁粉、铜粉以及稀土金属粉、合金粉等。
 其它粉体：如催化剂、荧光粉、水泥、磨料、食品、染料、河流泥沙、陶瓷原料、化工材料、纳米
材料、造纸填料涂料、各种乳液等。
 测试国际标准样品的准确性：测试亚微米和微米的国际标准样品，结果与标称值高度一致
应用领域
药品、锂电池正负极材料、石墨、重钙、滑石粉、高岭土、氧化铝、涂料等。
 其余非金属矿粉：如轻钙、硅灰石、水镁石、重晶石、云母粉、膨润土、硅藻土、黏土、二氧化硅、
石榴石、硅酸锆、氧化锆、氧化镁、氧化锌等。
 其余各种金属粉：如锌粉、钼粉、钨粉、镁粉、铜粉以及稀土金属粉、合金粉等。
 其它粉体：如催化剂、荧光粉、水泥、磨料、食品、染料、河流泥沙、陶瓷原料、化工材料、纳米
材料、造纸填料涂料、各种乳液等。
性能指标：
项目 性能指标 项目 性能指标
测量范围 0.1-1000μm 分辨率 A 级（JJF 1211-2008，双峰、多峰）
重复性误差 ≤1%（国标样 D50 偏差） 测试方式 自动对中、自动测试、自动清洗
准确性误差 ≤1%（国标样 D50 偏差） 循环系统
水：600ml，流量 3000-8000ml/min；
溶剂：80 或 200ml，流量 1500-4000ml/min
激光器寿命  进 口 半 导 体 激 光 器 ， 寿命>25000 小时
超 声 波 分散器防干烧型，50W
探测器数量 前向、侧向，共 80 个 报告格式 PDF、BMP、Word、Excel、JPG
 可溶剂型循环分散系统：由不锈钢、聚四氟
乙烯和石英样品池组成，容积为 80mL 或
200mL，适用于所有有机溶剂介质。

 测试国际标准样品的准确性：测试亚微米
和微米的国际标准样品，结果与标称值高
度一致。
杜克标准样 实测值NanosphereTM Size
Standards 400nm   398nm
Duke Standards  TM 15μm
14.97μm
主要特点如下：
 稳定有效的分散系统。
 激光器、探测器、信号传输系统稳定可靠。
 自动对中系统使仪器始终保持在最佳状态。
 采样速度快，大量数据有效减少少数异常数据对重复性的影响。
 采用随机函数识别技术，高速前置放大技术，保持仪器信号稳定。
测试国际标准样品的准确性：测试亚微米
和微米的国际标准样品，结果与标称值高
度一致。
BT-9300SE 准确性好的原因：
通过标准样品验证，结果与标称值一致。
 采用进口半导体激光器，输出稳定，单色性好，效率高，大大提升了测量精度。
 探测器数量 80 个，高性能软件，无论样品是单峰、双峰还是多峰都能准确测试。
 完善的样品制备系统，包括循环、超声波分散、搅拌、自动进水等功能。
 与国外同类仪器测试结果对比：测试结果高度一致。

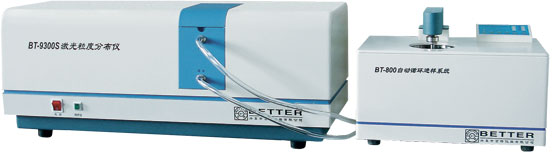

BT-9300S激光粒度分析仪

BT-9300S激光粒度仪是一种具有自动对中、自动进水、自动水位测量、循环流量可调功能的自动化程度更高、使用更方便、性能更好的粒度分布仪。它采用进口的半导体激光器，功率大、寿命长、单色性好；采用专门设计的由大规模集成电路工艺制造的大尺寸高灵敏度光电探测器阵列；采用离心循环泵和微量样品池两种进样方式；采用全程米氏理论和多种分布模型的数据处理方式；采用高精度的数据传输与处理电路等一系列先进的技术和制造工艺，使该仪器具有准确可靠、测试速度快、重复性好、操作简便等突出特点，是集激光技术、计算机技术、光电子技术于一体的新一代粒度测试仪器。特别适合企业、高校、研究院所等实验室选用

1. 测试范围：0.1μm-340μm。
2. 进样方式：微量样品池式和循环泵式。
3. 重复性误差：< 1%（标样D50偏差）。
4. 准确性误差：< 1%（标样D50偏差）。
5. 测量原理：米氏散射理论。
6. 软件运行环境：Windows 2000、Windows XP。
7. 激光光源：进口半导体激光器。
8. 光电探测器：扇形，76个。
9. 对中方式：自动对中。
10. 自动对中系统精度：≤1.3微米。
11. 接口方式：RS232或USB方式。
12. 微量样品池：15ml。
13. 微量搅拌器速度：120转/分钟
14. 循环池容积：500ml。
15. 循环流量：500-2500ml/分钟。
16. 搅拌器转速：500-2500转/分钟。
17. 超声波功率：50W。

1. 各种非金属粉：如碳酸钙、滑石粉、高岭土、硅酸锆、硅灰石、石墨、粉石英、电气石、云母、重晶石、石膏、膨润土、金刚石、石英、硅藻土、长石、透闪石、粘土、石榴石、蛭石、钛白粉等。
2. 各种金属粉：如铝粉、铁粉、镁粉、钼粉、铜粉、锌粉以及其他稀有金属粉和各种合金粉等。
3. 其它粉体：如医药、农药、磨料、食品、水泥、陶瓷、土壤、颜料、科研教学、石油勘探、地质分析、河流泥沙、电子材料、化工材料、军工材料、电池材料、各种乳浊液、涂料等。

1. 仪器采用先进的成型工艺，使仪器的结构紧凑合理，外形美观大方，使用维护方便；采用最新的抗干扰技术，使仪器的电气稳定性更好，故障率更低。
2. 独创的准确性标定功能：所有仪器都通过标准样品的标定，充分保证仪器测试结果的准确性。同时，随仪器向用户提供标准样品，用户可以随时检验仪器的准确性，避免因为仪器漂移、电压波动等因素使测试结果不准而带来的损失。
3. 本系统提供微量样品池和循环泵两种进样方式，循环泵适合用水做介质的样品，微量样品池适合有机溶剂做介质的样品。这两种进样方式的转换方便快捷。
4. 独具特色的循环分散系统：该系统包括可空杯开机的超声波分散器、流量可调的离心循环泵、电子水位计、自动进水控制系统、自动排水控制系统等。同时，容积500毫升的大容量循环池保证了样品的代表性，全不锈钢外壳使系统经久耐用。循环系统适用水介质样品。
5. 独具特色的微量样品池进样系统：其中微量样品池系统包括15ml微量样品池、垂直电动搅拌器。该系统适合有机溶剂介质和贵重样品。更值得称道的是微量样品池系统和循环系统的切换极其方便。
6. 由精密混合式步进电机，精密导轨、丝杠、连接轴以及细分控制器组成的三维自动对中系统，最小步距1.3微米，保证激光束焦点始终照在探测器中心点上，提高测试结果的准确性。
7. 软件功能强大、界面友好、操作简便。已具有17种语言功能，可以方便地转换；测试结果可以转换成Excel、Word或图形格式；报告单格式可以任意编辑并可方便地添加用户信息；系统保存了数百种物质的光学参数，几乎涵盖所有常见样品，保证测试结果准确可靠；报告单设有中文、英文两种语言共14种格式，可以随时选择。

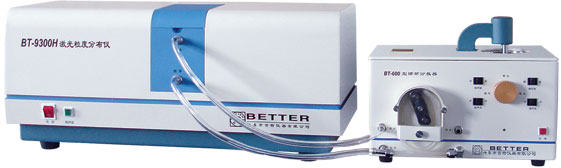

BT-9300H激光粒度分析仪

BT-9300H激光粒度仪是一种性能优良的粒度分布仪，它采用进口的半导体激光器，功率大、寿命长、单色性好；采用专门设计的由大规模集成电路工艺制造的大尺寸高灵敏度光电探测器阵列；采用蠕动循环泵和微量样品池两种进样方式；采用全程米氏理论和多种分布模型的数据处理方式；采用高精度的数据传输与处理电路等一系列先进的技术和制造工艺，使该仪器具有准确可靠、测试速度快、重复性好、操作简便等突出特点，是集激光技术、计算机技术、光电子技术于一体的新一代粒度测试仪器。

1. 测试范围：0.1μm—340μm。
2. 进样方式：微量样品池式和循环泵式。
3. 重复性误差：< 1%（标样D50偏差）。
4. 准确性误差：< 1%（标样D50偏差）。
5. 测量原理：米氏散射理论。
6. 软件运行环境：Windows 2000、Windows XP。
7. 激光光源：进口半导体激光器。
8. 光电探测器：扇形，76个。
9. 接口方式：RS232或USB方式。
10. 微量样品池：15ml。
11. 微量搅拌器速度：120转/分钟
12. 循环池容积：500ml。
13. 循环流量：1500ml/分钟。
14. 搅拌器转速：320转/分钟。
15. 超声波功率：50W。

1. 各种非金属粉：如碳酸钙、滑石粉、高岭土、硅酸锆、硅灰石、石墨、粉石英、电气石、云母、重晶石、石膏、膨润土、金刚石、石英、硅藻土、长石、透闪石、粘土、石榴石、蛭石、钛白粉等。
2. 各种金属粉：如铝粉、铁粉、镁粉、钼粉、铜粉、锌粉以及其他稀有金属粉和各种合金粉等。
3. 其它粉体：如医药、农药、磨料、食品、水泥、陶瓷、土壤、颜料、科研教学、石油勘探、地质分析、河流泥沙、电子材料、化工材料、军工材料、电池材料、各种乳浊液、涂料等。

1. 仪器采用先进的成型工艺，使仪器的结构紧凑合理，外形美观大方，使用维护方便；采用最新的抗干扰技术，使仪器的电气稳定性更好，故障率更低。
2. 独创的准确性标定功能：所有仪器都通过标准样品的标定，充分保证仪器测试结果的准确性。同时，随仪器向用户提供标准样品，用户可以随时检验仪器的准确性，避免因为仪器漂移、电压波动等因素使测试结果不准而带来的损失。
3. 本系统提供微量样品池和循环泵两种进样方式，可以根据需要选择一种或两种进样方式的配置，两种进样方式的转换方便快捷。

4. 独具特色的BT-600蠕动循环分散系统：包括可空杯启动的超声波分散器、蠕动离心循环泵、电子定时器、电动搅拌器等。蠕动循环泵的优点是循环时颗粒与外界没有任何接触，这一点对易碎颗粒的粒度测试最为有利。全不锈钢外壳使系统经久耐用。
5. 独具特色的微量样品池进样系统：其中微量样品池系统包括15ml微量样品池、垂直电动搅拌器。该系统适合有机溶剂介质和贵重样品。更值得称道的是微量样品池系统和循环系统的切换极其方便。
6. 采用进口的半导体激光器，波长635nm，功率3毫瓦，寿命可达25000小时以上。76个光电探测器阵列，采用前向、侧向和后向全方位布局，保证了测试准确性。
7. 软件功能强大、界面友好、操作简便。已具有17种语言功能，可以方便地进行转换；测试结果可以转换成Excel、Word或图形格式；报告单格式可以任意编辑并可方便地添加用户信息；系统保存了数百种物质的光学参数，几乎涵盖所有常见样品，保证测试结果准确可靠；报告单设有中文、英文两种语言共14种格式，可以随时选择。

样品编号	粒度	D10	D16	D25	D50	D75	D84	D90
GBW(E)120009	标准值(微米)	19.1±1.47	22.8±1.53	27.0±1.80	36.7±1.57	44.5±1.95	48.9±2.73	53.1±3.54
	标准值1(微米)	19.35	22.57	26.46	36.19	44.53	49.31	53.94
	标准值2(微米)	19.22	23.28	27.51	36.31	43.57	47.55	52.93
SB2005	标准值(微米)		3.60±2.1	4.80±1.5	6.80±0.6	9.00±1.2	10.50±2.1
	标准值1(微米)	2.85	3.56	4.47	6.74	9.34	10.71
	标准值2(微米)	2.46	3.74	4.65	6.83	9.65	10.87

       激光粒度仪是根据颗粒能使激光产生散射这一物理现象测试粒度分布的。当光束遇到颗粒阻挡时，一部分光将发生散射现象。散射光的传播方向将与主光束的传播方向形成一个夹角θ。散射理论和实验结果都告诉我们，散射角θ的大小与颗粒的大小有关，颗粒越大，产生的散射光的θ角就越小；颗粒越小，产生的散射光的θ角就越大。进一步研究表明，散射光的强度代表该粒径颗粒的数量。这样，在不同的角度上测量散射光的强度，就可以得到样品的粒度分布了。

BT-2001激光粒度分析仪

BT-2001激光粒度分布仪是国内首创的干湿法两用的高性能激光粒度仪。干法制样系统包括静音空压机、空气过滤器、全自动干法分散系统、样品收集器等部分组成。在干法状态下，样品通过自动干粉进样器均匀输送到高压气流中，在高压气流的带动下连续高速喷射到分散器中，在到达分散器出口处样品已经被充分分散，穿过BT-2001激光粒度仪的激光束之后样品进入收集器中，同时电脑立刻显示出粒度分布信息。湿法制样系统是BT-800自动循环分散系统，包括搅拌器、超声波分散器、循环泵、测试窗和管路等。用于干法测试和湿法测试的测试窗可以很方便地互换，真正实现一机多用。BT-2001激光粒度仪的测试部分采用进口的半导体激光器和高灵敏度光电接收器阵列，采用多通道数据转换电路与串行数据传输方式，配合自动对中系统等一系列先进的技术和制造工艺，使该仪器具有准确可靠、测试速度快、重复性好、操作简便、适用领域广泛等突出特点。该仪器尤其适合对不能用湿法进行粒度测试的行业（如磁性材料、医药、水泥等）和综合研究机构以及大专院校实验室应用。

干法： 测试范围：0.29μm—716μm。 重复性误差：≤3%(标样D50偏差)。 准确性误差：≤3%(标样D50偏差)。 进样方式：空气连续喷射。 激光光源：进口半导体激光器。 光电探测器：扇形，76个。 接口方式：RS232(串口)或USB方式。 分散介质：压缩空气或惰性气体。 压力：0.1-0.8Mpa连续可调。 气体流量：400-6000L/min。 样品用量：5克-20克。

湿法： 测试范围：0.1μm-716μm。 重复性误差：≤1%(标样D50偏差)。 准确性误差：≤1%(标样D50偏差)。 激光光源：进口半导体激光器。 光电探测器：扇形，76个。 循环池容量：700ml。

1. 干法适用领域：
   (1)各种磁性材料，如钕铁硼粉、Fe₃O₄粉、钴粉、铁粉以及其它软磁粉、强磁粉、铁磁材料粉等。
   (2)各种不宜用湿法测试的粉体，如水泥、西药、中药、保健品、食品等。
   (3)各种具有疏水特性的粉体，如改性的各种矿粉、有机化合物粉。
2. 湿法（循环泵进样方式）适用领域
   (1)各种非金属粉：如重钙、轻钙、滑石粉、高岭土、石墨、硅灰石、水镁石、重晶石、云母粉、膨润土、硅藻土、黏土等。
   (2)各种金属粉：如铝粉、锌粉、钼粉、钨粉、镁粉、铜粉以及稀土金属粉、合金粉等。
   (3)其它粉体：如催化剂、磨料、农药、涂料、染料、荧光粉、河流泥沙、陶瓷原料、各种乳浊液等。

1. 集干法测试和湿法测试于一体，干、湿法均为模块化设计，转换仅需要两分钟。整个系统几乎适合所有粉体的粒度测试。
2. 干法制样系统中，加样、送气、测试、收集等操作均由电脑统一控制，按事先设定好的程序自动完成，操作简便。
3. 采用独特设计的干法分散系统，通过剪切、惯性、碰撞等方法保证粉体在通过测量窗口时处于充分分散状态。
4. 采用无油静音空气压缩机，配以高效滤水器，保证产生纯净压缩空气的同时，还具有噪音小、自启动、自停车、运行时间长等优点。
5. 湿法样品制备系统具有自动进水、自动排水、自动清洗、超声分散定时、流量调整、水位检测等功能，操作简便，分散彻底，测试准确。
6. 由精密混合式步进电机，精密导轨、丝杠、连接轴以及细分控制器组成的三维自动对中系统，最小步距1.3微米，保证激光束焦点始终照在探测器中心点上，提高测试结果的准确性。
7. 独创的准确性标定功能：所有仪器都通过标准样品的标定，充分保证仪器测试结果的准确性。同时，随仪器向用户提供标准样品，用户可以随时检验仪器的准确性，避免因为仪器漂移、电压波动等因素使测试结果不准而带来的损失。

BT-2001 激光粒度仪干法示意图	BT-2001 激光粒度仪湿法示意图

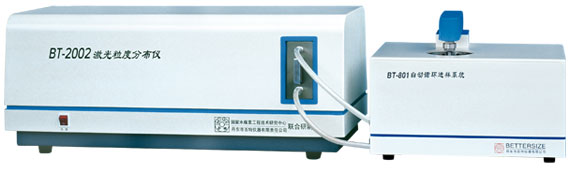

BT-2002激光粒度分析仪

BT-2002激光粒度分布仪用于水煤浆领域的专用的激光粒度分布仪。它是利用水煤浆中煤粉颗粒能使激光产生衍射和散射现象来测量粒度分布的，具有速度快、操作方便、重复性好等优点，是水煤浆生产和应用企业理想的粒度测量仪器，也是其它较粗粉体粒度测试的理想粒度仪。该系统包括光学测定与信号转换装置（主机），主要包括激光器、空间滤波器、准直和扩束光路、傅氏透镜、棱镜、多元光电接收器以及电路系统等；样品制备系统，主要有分散器、搅拌器、循环泵、样品池、样品输送管路等；计算机系统，主要有电脑、打印机、测试软件等。通过光学测定装置与样品制备系统获得颗粒粒径的光散射信号，将这些信号传输到计算机中进行处理从而得到水煤浆粒度分布结果。此外，该仪器还可用于其它较粗粉体的粒度测试领域。

1. 测试范围：1μm—2600μm。
2. 重复性误差：小于3%（标样D50偏差）。
3. 准确度误差：小于3%（标样D50偏差）。
4. 进样方式：自动循环泵式。
5. 测量原理：米氏散射理论，有自动对中系统。
6. 激光光源：进口半导体激光器。
7. 光电探测器：76个。
8. 接口方式：RS232(串口)或USB方式。
9. 对中方式：自动对中。

1. 各种水煤浆、各种煤粉。
2. 其它粒度较粗的粉体产品，如火药、催化剂、岩心、泥沙、化工原料与产品、非金属矿产品等。

1. 采用进口大功率半导体激光器,单色性好,寿命长。由特殊设计的大口径长焦距透镜组成的精密光学准值系统, 配合76通道多元光电接收器阵列，使测量范围达到1-2600μｍ。
2. 独创的准确性标定功能：所有仪器都通过标准样品的标定，充分保证仪器测试结果的准确性。同时，随仪器向用户提供标准样品，用户可以随时检验仪器的准确性，避免因为仪器漂移、电压波动等因素使测试结果不准而带来的损失。
3. 独具特色的循环分散系统：该系统包括可空杯开机的超声波分散器、流量可调的离心循环泵、电子水位计、自动进水控制系统、自动排水控制系统等。同时，容积700毫升的大容量循环池保证了样品的代表性，全不锈钢外壳使系统经久耐用。循环系统适用水介质样品。
4. 由精密混合式步进电机，精密导轨、丝杠、连接轴以及细分控制器组成的三维自动对中系统，最小步距1.3微米，保证激光束焦点始终照在探测器中心点上，提高测试结果的准确性。
5. 软件功能强大、界面友好、操作简便。具有多语言功能，可以方便地进行英语、汉语转换；测试结果可以转换成Excel、word或图形格式；报告单格式可以任意编辑并可方便地添加用户信息；系统保存了数百种物质的光学参数，几乎涵盖所有常见样品，保证测试结果准确可靠；报告单设有中文、英文两种语言共12种格式，可以随时选择。
6. 报告单具有中、英文等六种不同的格式，内容包括累计粒度分布数据与曲线、区间粒度分布数据与直方图、典型粒径值（如D3、D10、D25、D50、D75、D84、D90、D97、D98）等等。报告单的格式、版面、色彩、字体可以根据需要任意编辑。

    激光粒度仪是根据颗粒能使激光产生散射这一物理现象测试粒度分布的。当光束遇到颗粒阻挡时，一部分光将发生散射现象。散射光的传播方向将与主光束的传播方向形成一个夹角θ。散射理论和实验结果都告诉我们，散射角θ的大小与颗粒的大小有关，颗粒越大，产生的散射光的θ角就越小；颗粒越小，产生的散射光的θ角就越大。进一步研究表明，散射光的强度代表该粒径颗粒的数量。这样，在不同的角度上测量散射光的强度，就可以得到样品的粒度分布了。

BT-2002激光粒度分析仪原理图

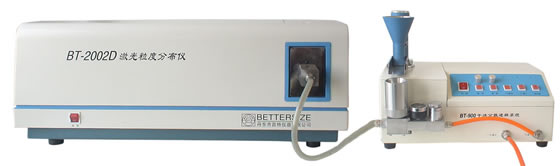

BT-2002D干法激光粒度分析仪

BT-2002D干法激光粒度分布仪是一种高性能的的干法激光粒度仪。系统包括激光粒度仪、全自动干法分散系统、静音空压机、空气过滤器、样品收集器等部分组成。在干法状态下，样品通过自动干粉进样器均匀输送到高压气流中，在高压气流的带动下连续高速喷射到分散器中，在到达分散器出口处样品已经被充分分散，穿过BT-2002D干法激光粒度分布仪的激光束之后样品进入收集器中，同时电脑立刻显示出粒度分布信息。BT-2002D干法激光粒度分布仪的测试部分采用进口的半导体激光器和高灵敏度光电接收器阵列，采用多通道数据转换电路与串行数据传输方式，配合自动对中系统等一系列先进的技术和制造工艺，使该仪器具有准确可靠、测试速度快、重复性好、操作简便、适用领域广泛等突出特点。该仪器尤其适合对不能用湿法进行粒度测试的行业（如磁性材料、医药、水泥等）和综合研究机构以及大专院校实验室应用。

1. 测试范围： 1μm—2600μm
2. 进样方式：自动振动进样方式。
3. 重复性误差：小于3%（标准样品多次测试D50之间的偏差）。
4. 测试时间：2-3分钟/次（含分散时间）。
5. 样品量：5-20克
6. 分散气体：压缩空气或压缩惰性气体。
7. 光电探测器：84个。
8. 分散气体压力：0.1-0.8Mpa。
9. 气体流量：400—6000L/min。

1. 各种磁性材料，如钕铁硼粉、Fe₃O₄粉、钴粉、铁粉以及其它软磁粉、强磁粉、铁磁材料粉等。
2. 各种不宜用湿法测试粒度的粉体，如水泥、西药、中药、保健品、食品等。
3. 各种具有疏水特性的粉体，如改性的各种矿粉、有机化合物粉。

1. 干法进样分散系统中，进样、进气、测试、收集等操作均由电脑统一控制，按事先设定好的程序自动完成，操作简便。


2. 采用独特设计的干法分散系统，通过剪切、惯性、碰撞等方法保证粉体在通过测量窗口时处于充分分散状态。
3. 采用无油静音空气压缩机，配以高效滤水器，保证产生纯净压缩空气的同时，还具有噪音小、自行启动、自动停车、运行时间长等优点。
4. 独特设计的具有84个接收器的光接收器阵列，并配备精密自动对中系统，全程采用米氏散射理论数据进行数据处理，使仪器分辨率更高，重复性和真实性更好。
5. 采用串行的数据传输方式，可以方便地与各种笔记本电脑、台式电脑连接组成粒度测试系统。
6. 测试软件是标准的windows界面，界面友好、操作简单。具有多次测试、结果平均、显示、打印、存储、查询、比较、合并、编辑、删除、调整、帮助以及系统故障自诊断等功能功能。
7. 测试结果报告单内容：累计粒度分布数据、曲线，区间粒度分布数据、图形，各种典型粒径，如D3、D10、D25、D50、D75、D84、D90、D97、D[4,3]、D[3,2]等 。

BT-2003激光粒度分析仪

BT-2003激光粒度仪是高性能的激光粒度仪。它的测试范围达到0.04-600微米，具有自动调整光路焦距、自动对中、自动给排水、超声定时、流量可调等特殊功能。此外，它的软件系统功能更强、更灵活，是一种自动化程度更高、使用更方便、性能更好的粒度分布仪。它采用进口的半导体激光器，功率大、寿命长、单色性好；采用专门设计的由大规模集成电路工艺制造的大尺寸高灵敏度光电探测器阵列，有多达12个后向探测器，保证了测试下限达到40纳米；采用离心循环分散系统进样方式；采用全程米氏理论和多种分布模型的数据处理方式；采用高精度的数据传输与处理电路等一系列先进的技术和制造工艺，使该仪器具有准确可靠、测试速度快、重复性好、操作简便等突出特点，是集激光技术、计算机技术、光电子技术于一体的新一代粒度测试仪器。特别适合高等院校、研究院所、大型企业的实验室选用。

1. 测试范围：0.04μm—600μm。
2. 进样方式：循环泵式。
3. 重复性误差：<1%(标样D50偏差)。
4. 准确性误差：<1%(标样D50偏差)。
5. 对中方式：自动对中。
6. 激光光源：进口半导体激光器。
7. 光电探测器：88个，前向68个、侧向8个，后向12个。
8. 接口方式：RS232(串口)或USB方式。
9. 循环池容积：700ml。

1. 各种纳米，亚微米超细材料：包括纳米碳酸钙、超细钛白粉、超细石墨微粉、超细二氧化硅以及其它超细研究和生产领域。
2. 各种非金属粉：如重钙、轻钙、滑石粉、高岭土、石墨、硅灰石、水镁石、重晶石、云母粉、膨润土、硅藻土、黏土等。
3. 各种金属粉：如铝粉、锌粉、钼粉、钨粉、镁粉、铜粉以及稀土金属粉、合金粉等。
4. 其它粉体：如催化剂、水泥、磨料、医药、农药、食品、涂料、染料、荧光粉、河流泥沙、陶瓷原料、各种乳浊液等。

1. 测试范围宽：独特设计的具有88个探测器的光电探测器阵列，其中前向68个，侧向8个，后向12个，最大探测角度168度，使仪器的下限达到0.04微米（40nm）；300mm的富氏透镜配合独特设计的光电探测器，使测试上限达到了600微米，这样系统的就达到了0.04-600微米。
2. 独创的准确性标定功能：所有仪器都通过标准样品的标定，充分保证仪器测试结果的准确性。同时，随仪器向用户提供标准样品，用户可以随时检验仪器的准确性，避免因为仪器漂移、电压波动等因素使测试结果不准而带来的损失。
3. 独具特色的循环分散系统：该系统包括可空杯开机的超声波分散器、流量可调的离心循环泵、电子水位计、自动进水控制系统、自动排水控制系统等。同时，容积700毫升的大容量循环池保证了样品的代表性，全不锈钢外壳使系统经久耐用。循环系统适用水介质样品。
4. 由精密混合式步进电机，精密导轨、丝杠、连接轴以及细分控制器组成的三维自动对中系统，最小步距1.3微米，保证激光束焦点始终照在探测器中心点上，提高测试结果的准确性。
5. 软件功能强大、界面友好、操作简便。具有多语言功能，可以方便地进行英语、汉语转换；测试结果可以转换成Excel、word或图形格式；报告单格式可以任意编辑并可方便地添加用户信息；系统保存了数百种物质的光学参数，几乎涵盖所有常见样品，保证测试结果准确可靠；报告单设有中文、英文两种语言共12种格式，可以随时选择。

        激光粒度仪是根据颗粒能使激光产生散射这一物理现象测试粒度分布的。当光束遇到颗粒阻挡时，一部分光将发生散射现象。散射光的传播方向将与主光束的传播方向形成一个夹角θ。散射理论和实验结果都告诉我们，散射角θ的大小与颗粒的大小有关，颗粒越大，产生的散射光的θ角就越小；颗粒越小，产生的散射光的θ角就越大。进一步研究表明，散射光的强度代表该粒径颗粒的数量。这样，在不同的角度上测量散射光的强度，就可以得到样品的粒度分布了。

BT-2003 激光原理图

BT－1500 离心沉降式粒度分析仪

BT-1500离心沉降式粒度分布仪一种性能优良、应用广泛的度仪。它采用重力沉降、离心沉降以及二者结合等多种沉降方式，并通过巧妙的设计使离心装置与测量装置成为一个有机的整体，使该仪器具有测试范围宽、操作简便、快速准确、电脑实时控制测试过程等特点，是生产、科研、教学等领域的理想的粒度检测仪器
一、性能指标

1. 测试范围：0.1μm—150μm。
2. 测试方式：重力沉降，离心沉降，组合沉降。
3. 重复性误差：小于4%（测量标准样品D50的偏差）。
4. 接口方式：RS232（串口）。
5. 测试时间：一般3-30min/次。
6. 离心机转速：750转/分和1500转/分。

1. 各种非金属粉：如重钙、轻钙、滑石粉、高岭土、石墨、硅灰石、水镁石、重晶石、云母粉、膨润土、硅藻土、黏土等。
2. 各种金属粉：如铝、锌、钼、钨、镁、铜粉以及其他稀土金属粉、合金粉等。
3. 其它粉体：如水泥、磨料、药品、食品涂料、染料、荧光粉、催化剂、河流泥沙、陶瓷原料等。

1. 集重力沉降与离心沉降于一体，测试范围宽，操作简便。特别适合用于超细高岭土、超细重钙的粒度测试。
2. 采用高精度的双速同步电机，转速稳定可靠，故障率低。结合独特的同步技术，实现在高速离心的同时连续测试，保证了仪器的重复性和准确性。
3. 采用RS232（串口）标准的接口方式进行数据转换与传输，仅需要一根信号线，各种台式电脑或笔记电脑就可以方便地与仪器连接，彻底告别传统的板卡连接方式。
4. 测试软件是标准的windows界面，界面友好、操作简单。具有结果存储、查询、比较、合并、编辑、删除、帮助以及系统故障自诊断等功能功能，并具有测试结果分类、转换成Excel文件、图形处理等功能。
5. 报告单具有中、英文等三种不同的格式，内容包括累计粒度分布数据与曲线、区间粒度分布数据与直方图、典型粒径值（如D3、D10、D25、D50、D75、D84、D90、D97、D98）等等。报告单的格式、版面、色彩、字体可以根据需要任意编辑。

      在粒度测试中，一般用颗粒度标准物质来衡量准确度。表1和表2是BT-1500型离心沉降式粒度仪的准确度重复性实验结果。
      国标样品GBW(E)120009的标称数据与BT-1500离心沉降粒度分布仪数据比较

	D10	D16	D25	D50	D75	D84	D90
标准值(微米)	19.1±1.47	22.8±1.53	27.0±1.80	36.7±1.57	44.5±1.95	48.9±2.73	53.1±3.54
测试值1(微米)	19.22	23.28	27.51	36.31	43.57	47.55	52.93
测试值2(微米)	17.94	22.04	26.86	35.93	45.54	46.96	53


     标准样品SB2005标称数据与BT-1500离心沉降粒度分布仪测试数据比较

	D10	D16	D25	D50	D75	D84	D90
标准值(微米)		3.60±2.1	4.80±1.5	6.80±0.6	9.00±1.2	10.50±2.1
测试值1(微米)	3	4.1	4.86	7.13	9.07	10.44	11.72
测试值2(微米)	3.15	4.2	4.84	7.12	9.04	10.5	11.57

BT-1600 图像颗粒分析系统

 BT-1600图像颗粒分析，该系统包括光学显微镜、数字CCD摄像头、图像处理与分析软件、电脑、打印机等部分组成。它是将传统的显微测量方法与现代的图像处理技术结合的产物。它的基本工作流程是通过专用数字摄像机将显微镜的图像拍摄下来；通过USB数据传输方式将颗粒图像传输到电脑中；通过专门的颗粒图像分析软件对图像进行处理与分析；通过显示器和打印机输出分析结果。本系统具有直观、形象、准确、测试范围宽以及自动识别、自动统计、自动标定等特点，不仅可以用来观察颗粒形貌，还可以得到粒度分布、平均长径比以及长径比分布等，为科研、生产领域增添了一种新的粒度测试手段
一、指标与性能

1. 测试范围：1μm-3000μm。
2. 系统放大倍数：4000倍。。
3. 最大分辨率：0.1微米。
4. 重复性误差：< 3 %（不包含样品制备因素造成的误差）。
5. 自动分割速度：< 1秒
6. 分割成功率：> 93%
7. 分析项目：粒度分布、长径比分布、圆形度分布

二、适用领域

1. 研磨材料：金刚石、碳化硅、碳化硼、白刚玉、氧化铈等。
2. 电池材料：球形石墨、钴酸锂等。
3. 用于验证其他粒度测试的手段和方法。

三. 测试原理

        通过对颗粒数量和每个颗粒所包含的像素数量的统计，计算出每个颗粒的等圆面积和等球体积，从而得到颗粒的等圆面积直径、等球体积直径以及长径比等，再对所有的颗粒进行统计，从而得到粒度分布等信息。

四、功能强大的图像处理与分析软件

1. 图像处理功能：可以对图像进行灰度转换、颜色转换、自动分割、删除、旋转、平滑、剪切、粘贴、滤波、缩放、填充等处理。也可以对多幅图形进行批量处理，提高样品的代表性，是处理结果更加准确、真实、可靠。
2. 数据处理功能：通过对图像进行处理后，电脑就自动统计出颗粒数、面积、体积、直径、圆形度分布、长径比分布以及粒度分布数据与图形。
3. 打印功能：可以打印包含原始图像的中英文两种格式的各种分析结果报告(包括粒度分布数据、分布图形、颗粒数、长径比等)。

五、图像处理与分析过程

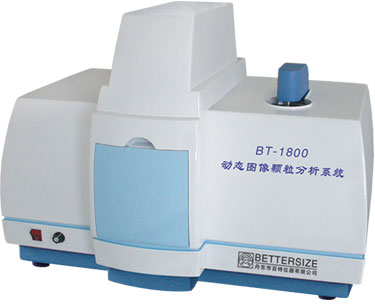

BT-1800 动态图像颗粒分析系统

BT-1800动态图像颗粒分析系统是一种内置循环分散系统和高速摄像机的图像粒度与形貌分析系统。它是显微成像技术、自动控制技术、图像处理技术结合高科技产品。只要把样品放入循环系统中后，系统将自动循环、分散、连续拍摄颗粒图像，并对颗粒图像进行处理与分析。本系统具有直观、形象、准确、以及自动识别、统计、量化等特点，不仅可以用来观察颗粒形貌，还可以得到粒度分布、长径比和圆形度等，为科研、生产领域增添了一种新的粒度测试手段。

1. 测试范围：1μm-3000μm。
2. 光学放大倍数：4000倍。
3. 最大分辨率：0.1μm。
4. CCD：德国AVT高速摄像机，成像速度120幅/秒。
5. 重复性误差：<3%(不包含样品因素造成的误差)。
6. 输出结果：粒度分布、长径比分布、圆形度分布。
7. 接口方式：控制接口方式为USB，图像接口方式为1394。
8. 循环池容积：300ml。
9. 循环流量：500ml/分钟。

1. 图像颗粒分析系统的原理： 通过对每个颗粒所包含的像素数量的统计，计算出每个颗粒的等圆面积，从而得到颗粒的等圆面积直径、等球体积直径以及长径比等，从而得到粒度分布等信息。
2. 标定方法：把显微镜专用标准刻度尺图像拍摄下来，通过计算100μm距离所占的像素个数来标定单个像素的面积，再然后根据每个颗粒图像所占的像素多少来计算颗粒的大小。

BT-1800动态图像颗粒分析系统原理图	仪器标定

1. 独特自动循环分散系统：BT-1800自动循环分散系统包括超声波分散器、搅拌器、循环泵、成像窗以及自动进水和排水系统等。可以在样品流动状态下连续拍摄颗粒图像，克服了静态图像分析仪制样繁琐和代表性差的缺点。
2. 多幅图像自动处理功能：高速摄相机将在颗粒流动状态下连续拍摄数百幅颗粒图像，并自动将所拍摄的图像存储到电脑当中。拍摄结束后软件将对这些图像自动进行处理，自动分割后将不同大小的颗粒用不同的颜色进行区分，然后得到粒度分布。
3. 高速CCD摄像机：BT-1800采用德国进口的高速摄像机，拍摄速度为120幅/秒，保证了颗粒在运动状态下图像无拖尾现象，使动态图像效果与静态效果一致。
4. 自动对焦系统：BT-1800安装了精密步进电机焦距调整装置，配合图像清晰度识别软件，从而实现了自动调焦，保证了所有图像具有良好和一致的清晰度。
5. 功能强大的软件处理系统：BT-1800图像分析软件具有自动分割、自动多幅图像处理、自动标定、自动分析等功能。

BT-1000 粉体综合特性测试仪

BT-1000粉体综合特性测试仪是一种主要用于评价粉体流动特性的仪器。粉体无论是在流动状态还是在静止状态，都是一种两相存在的体系。颗粒本身的特性以及颗粒之间相互摩擦将会产生一些特殊流动特性，研究这些特性对粉体加工、输送、包装、存储等方面的工作具有重要意义。该仪器的特点是一机多用、操作简便、重复性好、测定条件灵活多样、适合多种标准等。该仪器的研制成功，为科研生产中粉体综合特性测试工作的普遍开展提供了一个新的手段。
     该仪器测试项目包括休止角、崩溃角、平板角、分散度、松装密度、振实密度等参数，通过上述测试数据得到差角、压缩度、空隙率、均齐度等指标，还能通过卡尔指数得到流动性指数、喷流性指数等参数。

标准测定项目

• 振实密度：振实密度是指粉体装填在特定容器后，对容器进行振动，从而破坏粉体中的空隙，使粉体处于紧密填充状态后的密度。通过测量振实密度可以知道粉体的流动性和空隙率等数据。(注：金属粉等特殊粉体的振实密度按相应的标准执行)。
• 松装密度：松装密度是指粉体在特定容器中处于自然充满状态后的密度。该指标对存储容器和包装袋的设计很重要。(注：金属粉等特殊粉体的松装密度按相应的标准执行)。
• 休止角：粉体堆积层的自由表面在静平衡状态下，与水平面形成的最大角度叫做休止角。它是通过特定方式使粉体自然下落到特定平台上形成的。休止角对粉体的流动性影响最大，休止角越小，粉体的流动性越好。休止角也称安息角、自然坡度角等。
• 崩溃角：给测量休止角的堆积粉体以一定的冲击，使其表面崩溃后圆锥体的底角称为崩溃角。
• 平板角：将埋在粉体中的平板向上垂直提起，粉体在平板上的自由表面（斜面）和平板之间的夹角与受到震动后的夹角的平均值称为平板角。在实际测量过程中，平板角是以平板提起后的角度和平板受到冲击后除掉不稳定粉体的角度的平均值来表示的。平板角越小，粉体的流动性越强。一般地，平板角大于休止角。
• 分散度：粉体在空气中分散的难易程度称为分散度。测量方法是将10克试样从一定高度落下后，测量接料盘外试样占试样总量的百分数。分散度与试样的分散性、漂浮性和飞溅性有关。如果分散度超过50%，说明该样品具有很强的飞溅倾向。

BT-1000粉体综合特性测试仪性能简介

    BT-1000粉体综合特性测试仪,该仪器的测试项目包括粉体的振实密度、松装密度、安息角、抹刀角、崩溃角、差角、分散度、凝集度、流动度等项目。它的特点是一机多用、操作简便、重复性好、测定条件容易改变、配套完整等。它的研制成功为粉体特性测试的普遍开展提供了一个新的测试手段。  该仪器主要用于大专院校、科研机构的材料科学研究领域，在与粉体流动特性相关的生产领域也将有广泛的应用前景。

 四、测定与计算项目及定义：

1.         标准测定项目：

1)        振实密度：振实密度是指粉体装填在特定容器后，对容器进行振动，从而破坏粉体中的空隙，使粉体处于紧密填充状态后的密度。通过测量振实密度可以知道粉体的流动性和空隙率等数据。(注：金属粉等特殊粉体的振实密度按相应的标准执行)。

2)        松装密度：松装密度是指粉体在特定容器中处于自然充满状态后的密度。该指标对存储容器和包装袋的设计很重要。(注：金属粉等特殊粉体的松装密度按相应的标准执行)。

3)

休止角的理想状态与实际状态示意图

流动性良好的粉体 流动性不好的粉体 理想堆积形 实际堆积形 理想堆积形 实际堆积形

休止角：粉体堆积层的自由表面在静平衡状态下，与水平面形成的最大角度叫做休止角。它是通过特定方式使粉体自然下落到特定平台上形成的。休止角对粉体的流动性影响最大，休止角越小，粉体的流动性越好。休止角也称安息角、自然坡度角等。

4)        崩溃角：给测量休止角的堆积粉体以一定的冲击，使其表面崩溃后圆锥体的底角称为崩溃角。

5)        平板角：将埋在粉体中的平板向上垂直提起，粉体在平板上的自由表面（斜面）和平板之间的夹角与受到震动后的夹角的平均值称为平板角。在实际测量过程中，平板角是以平板提起后的角度和平板受到冲击后除掉不稳定粉体的角度的平均值来表示的。平板角越小，粉体的流动性越强。一般地，平板角大于休止角。

6)        分散度：粉体在空气中分散的难易程度称为分散度。测量方法是将10克试样从一定高度落下后，测量接料盘外试样占试样总量的百分数。分散度与试样的分散性、漂浮性和飞溅性有关。如果分散度超过50%，说明该样品具有很强的飞溅倾向。

2.         标准计算项目：

1)      差角：休止角与崩溃角之差称为差角。差角越大，粉体的流动性与喷流性越强。

2)      压缩度：同一个试样的振实密度与松装密度之差与振实密度之比为压缩度。压缩度也称为压缩率。压缩度越小，粉体的流动性越好。

3)      空隙率：空隙率是指粉体中的空隙占整个粉体体积的百分比。空隙率因粉体的粒子形状、排列结构、粒径等因素的不同而变化。颗粒为球形时，粉体空隙率为40%左右；颗粒为超细或不规则形状时，粉体空隙率为70-80%或更高。

五、BT-1000粉体特性测试仪标准配置及价格表：
