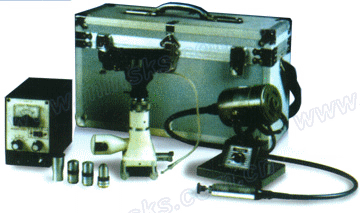

便携式现场金相检查仪广泛的应用与于电力，冶金，石化，机械，热处理和铸造，锻造等行业，是现场金相必需的仪器。硬件配置
硬件包含现场金相显微镜，电动抛磨机，电解抛光仪，高象素数码相机，专用适配器等。现场金相制样、观察、照相、图象采集、存储全部完成。
技术特点
（1）配套齐全，集现场样本制备、显微观察及显微照相于一体，使用简便、快速。可进行机械、电解、化学等方法的样本制备。
（2）显微镜采用大视场目镜和平场消色差物镜，亮度可调，有微调机构，焦点稳定，成象清晰。有聚光镜卤素灯光源，视场均匀平坦。
（3）显微镜底座配有可通断磁的高磁性二线型底脚，能稳固吸附在工件上，可适应各种直径管道及平面，视场可在X-Y平面调节。
（4）配有连接金相显微镜的显微摄影镜头、照相机，可直接在现场照相。
分部其它产品介绍
1、便携式抛磨机
2、便携式电解抛光仪
主机由调速电机、软轴、抛光手柄、抛磨盘组成，转速稳定，可在现场进行精密抛光、研磨，电源：AC 220V 50Hz
功率：120W.
转速：0-12000转，连续可调。
稳压稳流，在负载短路时能自动保护。
输入：AC 200V 50Hz
输出：DC 0-30V 0-2A
3、便携式现场金相显微镜
4、现场照相装置。
M-20D现场金相显微镜是用于现场多种大型工件的金相检查、失效分析的显微镜。它不用切割取样，直接在工件上打磨、抛光，从而保证工件的完整性。现场金相显微镜适用于航空制造、机械制造、车辆制造、锅炉及压力容器的制造及检验，石油化工、铁路造船，电厂，电站，设备安装，大型磨具，安全检测、质量监督、理化试验等行业。
一、 主要功能
1， 配套齐全，现场样品制备、显微观察及显微数码照相于一体，使用简便、快速；
2， 显微镜采用大视场目镜和平消色差物镜，有微调机构，焦点稳定，成像清晰。聚光镜卤素灯光源，亮度可调，视场均匀平坦；
3， 同轴化调焦机构，使显微镜小巧且稳定耐用，即使加上较重的相机，也不会下滑而重新调焦。图像清晰稳定；
4， 显微镜底座配有可通断磁的高磁性二维移动底座，，采用铷铁硼材料。用户只需轻扳旋钮即可实现通断磁能，适合吸附各种复杂工件表面，如各种直径管道及平面；视场可在X-Y平面调节；
5， 齿轮式机械移动平台，即使横向放置显微镜，也不会自行下滑；
6， 携带式LED照明, 色温均匀照相清晰；
7， 可接驳数码相机和CCD数字摄像,，可直接在现场照相，倍率准确；
8， 多种现场抛光设备；
9， 便携式电解抛光由可充电，40V安全电压提供抛光及浸蚀。
二、 产品技术参数。
M-20D现场金相显微镜：
| 放大倍数 |
100X-500X |
| 物镜 |
标配10X、40X各一只（选配20X、80X） |
| 目镜 |
10X、12.5X |
| XY可移动底座 |
X-Y方向行程 20x20mm；通断磁基座最小吸附管经 30mm |
| 灯源 |
LED携带式光源和6V15W卤素灯，两种光源 |
| 便携式铝合金包装箱 |
420X280X160mm 1只 |
| 重量 |
2.5Kg |
现场磨抛机：
| 进口调速磨光机 |
转速 0-30000rpm，功率 120W， 5档速度可调 |
| 配套附件清单 |
打磨头 5个、羊毛布轮 2个、抛光绒布 50张、橡胶磨盘 1个 |
| 研磨砂纸 120#，240#，400#，600#，800#，1200#，1500#，2000#各100张 |
| 金刚石研磨抛光膏 W2.5 2支 |
| 金相覆膜纸 50片 |
便携式电解抛光机（选配）
适用于多种金属材料的抛光与侵蚀。只需几分钟，金相组织就可以显现出来。对于细密的组织与马氏体，索氏体及不锈钢等抛光侵蚀，效果尤为显著。同样适合实验室使用
| 电解抛光机 |
电压 0-30V，电流 0-5A |
| 配套附件清单 |
主机 1只，电解笔 1只，阳极夹 1支，脱脂棉 1包，遮蔽纸 50张，电源线 1根 |
数码成像部分（选配）：
| 数码相机 |
1600万像素数码相机，8G储存卡 |
| 数码接口 |
10X标准倍率，原始倍率采集图像 |
视频成像部分（选配）
| 金相分析软件 |
390个分析模块，满足不同行业客户需求 |
| 链接接口 |
专用1X，C接口 1只 |
| 相机 |
300万像素彩色CCD相机 1只 |
| 笔记本 |
1台（选配） |
|
