A.用途：

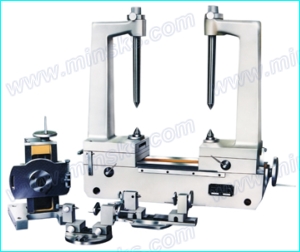

齿轮双面啮合综合检查仪可用于测量圆柱齿轮和蜗轮副的一转中心距变动量，也可用于测量两轴夹角为90°的圆锥齿轮锥齿锥顶尖的偏移量，可广泛用于汽车、农机等机械制造行业。
B.特点：
长期稳定的精度、高级合金钢滚动测量导轨，精心的加工和特殊工艺处理。方便、经济、实用、结构简单、合理、操作维修方便。对使用环境要求不高，适合生产现场使用。
C.技术规格：
|
型号 |
3101E |
3101L |
|
模数 |
1-10mm |
1-10mm |
|
顶尖中心距离 |
50-320mm |
50-320mm |
|
带轴齿轮最大外圆直径 |
200mm |
200mm |
|
带轴齿轮轴长 |
110-350mm |
110-350m |
|
蜗杆最大外圆直径 |
140mm |
-- |
|
蜗杆轴长 |
120-240mm |
-- |
|
加高立柱可测齿轮轴长 |
-- |
250-750mm |
|
被测齿轮最大重量 |
50kg |
50kg |
|
仪器净重 |
210kg |
200kg |
|
仪器毛重 |
280kg |
280kg |
|
应用范围： |
可测带孔、带轴圆柱齿轮、蜗杆副和锥齿轮 |
可测量带长轴齿轮、带孔齿轮 |
|
包装外形尺寸： |
1100mm×1000mm×800mm |
1100mm×1000mm×1100mm |
D.成套仪器包括:
|
型号 |
3101E |
3101L |
型号 |
3101E |
|
测量主机 |
1台 |
1台 |
测量主机 |
1台 |
|
顶尖座 |
2件 |
1件 |
顶尖座 |
2件 |
E.标准附件：
|
型号 |
3101E |
3101L |
|
标准齿轮心轴 |
1件 |
1件 |
|
标准齿轮转动套 |
1件 |
1件 |
|
垫圈 |
2件 |
2件 |
|
装齿轮用心轴 |
1件 |
1件 |
|
顶尖座定位心轴 |
2件 |
2件 |
|
锥齿轮心轴 |
1件 |
|
|
百分表 |
1件 |
1件 | |
