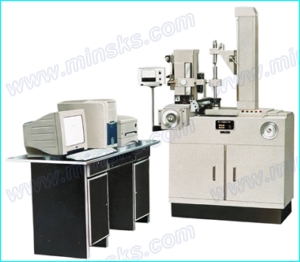

A.用途：

本仪器用于测量圆柱齿轮或齿轮刀具的渐开线齿形误差和螺旋线齿向误差，是一种结构简单、实用的高精度齿轮量仪，广泛应用于工厂计量室或车间检查站。

B.特点：

新颖的测量原理：本仪器采用基圆分级调整式测量原理，既保留了单盘式仪器传动链短、精度稳定可靠和对环境温度要求不高的特点，又具备一定的万能性，即只需附带13个基圆盘，就能满足常用范围测量。
独特的结构：本仪器在实现基圆分级调整式测量原理，结构独特、有创新。整机结构简单、紧凑、合理、容易制造。
方便精确的螺旋角定位调整：本仪器采用读数值为2秒的投影式光学分度装置进行螺旋角的定位调整，方便，可靠，精度高。
清晰、准确的误差显示：本仪器采用了电子测量记录系统将误差记录成曲线图，图形清晰、准确。
切向轴与垂直轴用光栅数显测头位置。
计算机处理误差曲线，屏幕显示误差曲线，误差数值，打印机输出测量报告。
多种标准误差评值：
(1)可按最新国际(GB)误差评值
(2)可按德国标准(DIN)误差评值，分离形状和角度误差
(3)可按用户提出的设计齿形(齿向)公差带方式误差评值
(4)可按K形图、鼓形量(凸形量)误差评值

C.技术规格:

模数........................1～10mm
齿轮最大外圆直径............400mm
齿轮基圆直径................15～380mm
两顶尖距离..................30～500mm
测头至下顶尖距离............30～280mm
可测量最大齿宽..............80mm
可测齿向角范围.............0～50°
记录器垂直放大比..........200X,500X,1000X,2000X
被测齿轮的最大重量.........50kg
仪器净重...................1000kg
仪器毛重...................1350kg
包装外形尺寸...............1800mm×1260mm×1985mm

D.成套仪器包括：

3204B型：
测量主机...................1台 　　　　　　　
电子测量记录系统...........1套 　　　 　　　
计算机.....................1台
测量主机...................1台 　　　　　　　
打印机.....................1台
微机工作台.................1个
　E.标准附件：

带动器和卡箍(大、中、小)......各1套
渐开线样板和螺旋线样板........各1个
对测头装置..........................1套
成套基圆盘(用于基圆直径30-280mm)....共13块
测头(Φ0.5、Φ1、Φ1.5、Φ3、Φ5、Φ8)..2个(共12个)
记录纸..............................10卷
球测头(Φ3、Φ5、Φ8).................各2个(共6个)
记录笔..............................5支
