A.用途：

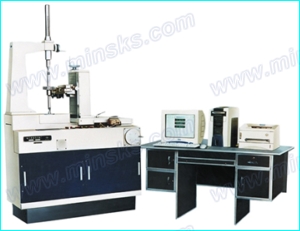

本测量机是一种新型智能化齿轮量仪，可用于测量渐开线圆柱齿轮、剃齿刀、插齿刀、内齿轮、扇形齿轮的截面整体误差、齿形误差、齿距误差。这是一种不用标准测量元件、精度很高、用途很广的测量仪器、广泛适用于汽车、航空航天、拖拉机、通用机械、机床工具、仪器仪表、机器制造、国防工业等科研部门及工厂计量室、车间检查站。

B.特点：

1.全新的测量原理：本仪器摆脱了传统的齿轮测量仪器的工作原理，采用了一种创新的设计方案，应用了微型计算机、金属光栅等新技术，结构新颖，是一种成功的创新产品。
2.可靠的电气设计：通过优化设计，本仪器的电气部分分同类齿轮测量仪比较，设计原理先进、元器件用量大量减少、仪器工作可靠性进一步提高。本仪器可与各种机械设备在同电网下正常、可靠工作。
3.先进的信息处理：本仪器通过人机对话方式，一次性输入齿轮原始参数，并以“文件”方式存取，亦可随时修改。
4.简便的测量操作：检定人员在微型计算机的提示下操作，即可完成测量齿轮的工作。同时，在微型计算机屏幕上，给出检定报告，可显示齿形误差曲线、齿距累积误差曲线、齿距偏差曲线，还可在打印机上打印检定报告单。
5.不需准备测量元件：本机器不需借助诸如标准齿轮、标准齿条、标准蜗杆等标准测量元件，就可进行测量。
6.可依赖的高精度：本机器的轴系和导轨结构独特，是本厂几十年经验的结晶，经过精心处理和加工，具有很高的精度和测量重复性。

C.技术规格：

模数 ....................................0.5～15mm
齿轮最大外圆直径 ............................450mm
顶尖距离 ................................80～450mm
测头至下顶尖距离 ........................40～240mm
被测齿轮最大重量 .............................85kg
仪器净重....................................1000kg
仪器毛重................................... 1200kg
仪器主机尺寸（长×宽×高）.. 1400mm×750mm×2100mm
外形包装尺寸（长×宽×高）. 1550mm×1440mm×2180mm
整机占地尺寸（长×宽） .............2550mm×2500mm

D.量机的基本配置：

主机........................1台
大、小号带动器............各1套
微型计算机..................1台
成套测头
打印机......................1台
(1)Φ1、Φ1.5、Φ3、Φ5、...2件
微机工作台..................1个
(2)Φ5加长测头..............1件

E.特殊附件：(价格另议)

渐开线样板(用于检验)
附加的消耗品和备品
调整用测试仪器(双踪示波器、数字万用表等 )
标准齿轮(用于检验)
