A.用途：

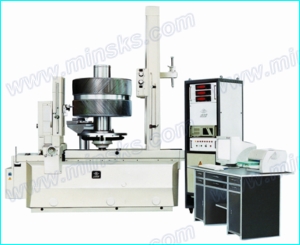

PFSU系列齿轮测量机可测渐开线圆柱齿轮、剃齿刀、插齿刀、扇型齿轮、滚刀、蜗杆等工件，并可在工件一次装卡的条件下，完成渐开线齿形（Ff、fRa、ff）、齿向（Fβ、fHβ、fβf ）、接触线（FE、fHE、fEf）、齿轮偏差(fP)、齿距累积误差(Fp)、齿圈径向跳动(Fr)和齿面粗糙度(Ra)等主要参数的测量。
B. 特点：
先进的技术：该系列测量机，系引进德国克林贝格公司之技术，并由该公司提供全部电器。
方便直观的人机对话：该测量机采用台式微机通过人机对话，进行测量参数选择和测量控制，各调整数据均由计算机自动给出。
准确可靠的调整：该测量机主要定位及调整环节均采用光栅和数显装置，直观，精度高，操作方便。
清晰、直观的数据显示：该测量机对所测得的各项误差，可自动处理求值，误差结果通过自动记录仪或打印机给出。
一机多能：该测量机除可测量齿轮各单项误差外，还可以用来重新确定未知的齿轮参数和测各种工件的同心度、圆度、内外锥体的锥度、工件表面的平面度等形位误差以及表面粗糙度和角度等。
D.技术规格：
|
技术规格/型号 |
PFSU640 型 |
PFSU1200 型 |
PFSU1600 型 |
|
模数 |
(0.1)0.7～20mm |
(0.1)0.7～20mm |
(0.7)1.5～20(25)mm |
|
齿轮的外圆直径 |
0～640mm |
0～1200mm |
160～1600mm |
|
顶尖距离 |
0～850mm |
0～1650mm |
150～1800mm |
|
可测最大齿宽 |
250mm |
350mm |
350mm |
|
可测齿向角范围 |
0-90° |
0-90° |
0-90° |
|
被测齿轮最大重量 |
800kg |
1500kg |
6000kg |
|
仪器净重 |
2300kg |
2700kg |
3200kg |
|
仪器毛重 |
2650kg |
3100kg |
3650kg |
|
包装外形尺寸 |
3130mm×1930mm×2330 mm |
3330mm×2080mm×2360 mm |
4100mm×2080mm×2385mm |
C.记录图纸放大比：
宏观形式Va..................50/100/200/500/1000/2000:1
微观形式Va..................200/400/1000/4000/10000:1
记录走纸Bb..................0.5/1/2/4/10/20:1
D.成套测量机包括：
测量主机...................1台
电感测微仪.................1台
电柜.......................1套
齿距和径跳测量装置.........1套
微机.......................1台
粗糙度测量装置.............1套
微机工作台.................1个
E.标准附件:
带动器.....................1套
支臂与圆盘.................1套
小号卡叉...................1套
测头调整样板...............1件
大号卡叉...................1套
调整心杆...................1件
定心和水平调节装置.........1套
外测附件...................1套
锥测头(φ0.5;φ1;φ1.5;φ2;φ3;φ5;φ7;φ10)................各2件(共16件)
球测头(φ1;φ1.5;φ2;φ3;φ4.5;φ6;φ8;φ11;φ14;φ20;φ25;φ30).....各1件(共12件)
记录纸....................30卷
热敏打印纸................20卷
F. 特订附件：（价格另议）
穿心支承Ⅰ.................1套
测头.............模数0.1~0.7mm
穿心支承Ⅱ.................1套
刀口测头..............插齿刀用
内测附件...................1套
用途：
3906T型齿轮测量中心，基本配置可以测量各种形状的直齿圆柱齿轮，斜齿圆柱齿轮；可选配置可以测量齿轮滚刀、蜗轮滚刀、剃齿刀、径向剃齿刀、插齿刀等齿轮刀具；可选配置还可以测量蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮等工件。广泛应用于汽车、机床工具、仪器仪表、科研部门及工厂计量室。
特点：
1、主机结构紧凑，测量精度高，示值稳定,外形美观。测量主机采用四坐标测量系统；德国进口长光栅、 圆光栅传感器；密珠滚动导轨、刚性好、示值稳定。
2、 测量参数多、应用范围广。可测量齿轮的齿廓偏差(Fα、f f α、f H α)、 螺旋线偏差(Fβ、ffβ、fHβ)、齿距偏差(Fp、Fpk、fpt)、径向跳动(Fr)等， 并且还可测量齿轮滚刀、蜗轮滚刀、插齿刀、剃齿刀、径向剃齿刀、 蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮等工件的相应参数。
3、全自动完成测量循环，速度快。在被测齿轮一次装夹中，自动完成齿轮齿廓、螺旋线、齿距、径跳测量项目的检测，微机控制全自动完成测量循环，速度快。
4、软件功能齐全、内容丰富，操作方便。用户可根据被测工件,选择测量项目。圆柱齿轮测量结果可按ISO1328(GB/T10095、DIN3962、JIS B1702、AGMA88)等多种标准评定。对于特殊要求，齿廓有K形图、齿廓凸度(C α)、螺旋线有轮齿的鼓度(Cβ)特定公差带进行评估。软件操作方便、灵活。
技术参数：
|
技术要求规格 |
3906T |
|
可测齿轮模数 |
1～15mm |
|
可测齿轮最大外径 |
600mm |
|
上下顶尖距离 |
30～700mm |
|
测头距下顶尖距离 |
10～300mm |
|
可测螺旋角范围 |
0—90° |
|
可测工件最大重量 |
300kg |
|
仪器净重 |
2000kg |
|
仪器毛重 |
2450kg |
|
主机尺寸（长×宽×高） |
1176×1135×2010mm |
|
包装外形尺寸（长×宽×高） |
1544×1414×2150mm |
|
微机箱包装尺寸（长×宽×高） |
2024×1099×1470mm |
仪器组成：
1.基本配置:
● 测量主机.........................................1台
● 微机计算机.......................................1套
● 微机内控桌.......................................1台
● 打印机...........................................1台
● 球测头:φ1、φ2、φ3、φ4.................各2个共8件
● 带动器...........................................1套
● 测杆.............................................1套
● 芯轴 (150mm、420mm)............................各1个
● 打印纸...........................................1包
2.可选附件 (价格另议):
● 渐开线、螺旋线样板................................1块
● 高精度标准齿轮....................................1个
● 齿面粗糙度测量装置................................1套
● 可涨芯轴..........................................1套
● 稳压电源..........................................1台
|
