仪器用途：

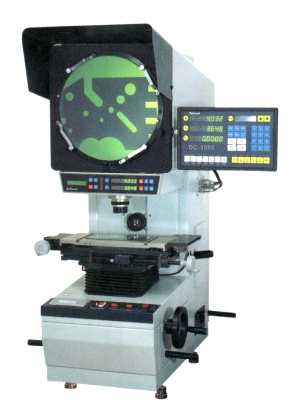

CPJ-3000Z系列全正像数字式测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
仪器特点：
仪器光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达(3+L/75)μm，L为被测长度(单位：mm)；仪器配有专用微型打印机和脚踏开关，数据输出和采样十分方便。工件影像可以是全正像也可为倒像。
仪器规格参数：
|
仪器型号 |
CPJ-3007Z |
CPJ-3010Z |
CPJ-3015Z |
|
工
作
台
|
金属台面尺寸(mm) |
260×152 |
306×152 |
340×152 |
|
玻璃台面尺寸(mm) |
125×100 |
175×100 |
196×96 |
|
X座标行程(mm) |
75 |
100 |
150 |
|
Y座标行程(mm) |
50 |
50 |
50 |
|
Z座标行程
(调焦用)(mm) |
90(调焦) |
90(调焦) |
90(调焦) |
|
仪器测量精度 |
3+L/75 |
3+L/75 |
4+L/75 |
|
X，Y座标数显解析度：0.0005 |
|
投影屏 |
投影屏尺寸(mm)：Ø312，使用范围 > Ø300 （刻有米字线）。 |
|
投影旋转范围：0~360º |
|
旋转角度数显解析度：1’或0.01º |
|
物镜 |
放大倍数： 10X(必备) 20X(选) 50X(选) 100X(选) |
|
物方线视场(mm) Ø30 Ø15 Ø6 Ø3 |
|
物方工作距(mm) 77.7 44.3 24.5 25.3 |
|
数据处理系统 |
Dc-3000多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测 |
|
仪器照明 |
透射与反射照明光源均为24V，150W卤素灯 |
|
仪器电源 |
110V/220V(AC)，50/60Hz，总功率400W |
|
冷却方式 |
强制风冷(3轴流风扇) |
|
外形尺寸 |
|
770×550×1100 |
770×550×1100 |
770×550×1100 |
|
仪器重量 |
单位：kg |
120 |
125 |
130 |
|
选购件 |
微型打印机、光学寻边器等，详情请查阅投影仪附件明细 |
|
选购件图样
（左一：微型打印机）（右一：ED-101寻边器） |
| |
