产品介绍：

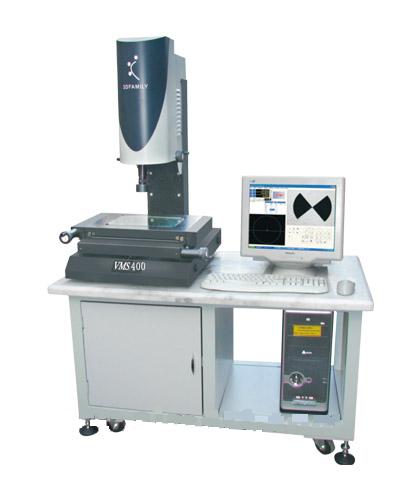

SVM系列光学影像测量仪利用光学坐标原理将显微镜投影仪下观测到的物体影像数字化，结合电脑软件进物体的几何尺寸测量以及绘图，并可将数据表格化以及进行后期处理。适用于机械、电子、电器、模具以及精密五金的工程开发、绘图以及产品的测绘检验。
功能：
基本几何元素测量、组合元素测量、形位公差、坐标值判定、二维图形抄数等，各种报告报表的输出。
软件特点：
¯ VMS软件-最新为复杂工件量测而设计的软件，全中文界面、鼠标直接点击操作，智能型简便易学易用
¯ 对一般几何测量圆、点、线、面、椭圆、不规则曲线它可以自动抓取量测资料，精确度稳定
¯ 测量工件可任意摆放，软件具有强大的坐标平移、旋转或重新设置
¯ 可以在影像上对所测元素直接进行尺寸标定，给客户以清晰、直观的感觉
¯ 无论规则与不规则形状工件只需鼠标框选，图形自动寻边找点，进行二维图形抄数
¯ 可以直接输出至EXCEL、CAD中
¯ 软件含简易SPC品管模组
设备特点：
¯ 采用全花岗石底座、支柱，保证机械系统的稳定性
¯ 底光和表面光采用连续可调的LED冷光源，避免造成被测物体的热变形
¯ 前置Z轴手轮,方便操作
¯ 手摇式操作，可切换快速移动
技术参数：
型 号：SVM 4030
¯ 行程（X，Y，Z）：400 mm X 300 mm X 200 mm
¯ 光栅尺分辨率：0.001mm（X、Y）
¯ 变焦物镜倍率：0.7 X -- 4.5X
¯ 摄像机：1/2 ” CCD 摄像机
¯ 工作距离：90 mm
¯ 物方视场：8.2 mm ~ 1.2 mm
¯ 总放大倍率：18 X ~ 120 X
¯ 照明：顶端照明、底端照明均采用白色LED光源，亮度可调节
¯ 电源：220 V ，50 Hz
¯ 控制方式：手动
¯ 测量精度：（4+ L / 150）μm
标准配备：
1. 机台、机柜
2. VMS2.5D影像量测软件
3. 影像采集卡
4. 1/2〞CCD 摄像机
5. 高精度镜头,放大倍率18X-120X
6. LED表面白光+LED白光底灯
7. 联想品牌电脑（CPU 赛扬D356 3.33G+512M 内存+80G硬盘+DVD-ROM）+15″液晶彩显
