2702009 |

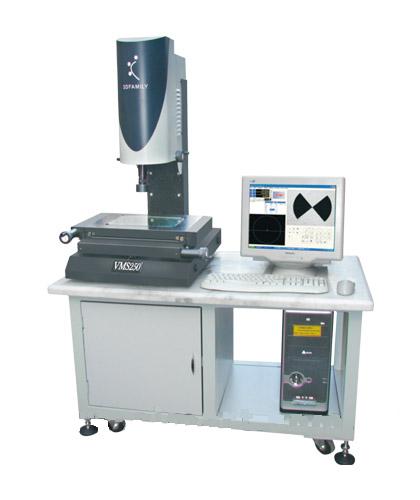

VMS250 2D光学影像测量仪采用高清晰度3DFAMILY彩色CCD，并配有激光指示器，可精确指示当前测量位置；采用OVM Lite版测量软件，具备基本的点、线、圆、两点距离、角度等基本测量功能及坐标平移的功能，能满足基本的二次元测量需求；此外测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计。
产品特点
1、花岗石底座与立柱，机构永不变形。
2、X、Y轴装有光栅尺，定位精确。
3、Z轴采用交叉导轨加配重块的全新设计，镜头上下升降受力均衡，确保精度。
4、激光定位指示器，精确指定当前测量位置，方便测量。
5、镜头：3DFAMILY-S型0.7X-4.5X连续变倍镜头。
6、LED冷光源（表面光和轮廓光）避免工件受热变形。
·技术参数
|
具体型号 |
VMS250 |
|
(X/Y/Z轴)量测行程(mm) |
250*150*200 |
|
全机尺寸(mm) |
1000*650*1650 |
|
X,Y轴量测精度 |
（3+L/200）μm |
|
放大倍率 |
光学放大率：0.7--4.5X，影像放大率：28--180X |
|
光学尺解析度 |
1μm |
|
测量系统 |
OVM Lite |
|
重复性 |
2μm |
|
操作方式 |
手动 |
|
CCD |
3DFamily-L 41万像素，彩色 |
|
机台承重量 |
30KG |
|
电源供给 |
110/220V，50/60HZ，240W |
|
保修期 |
1年 | |
