一、 用途：

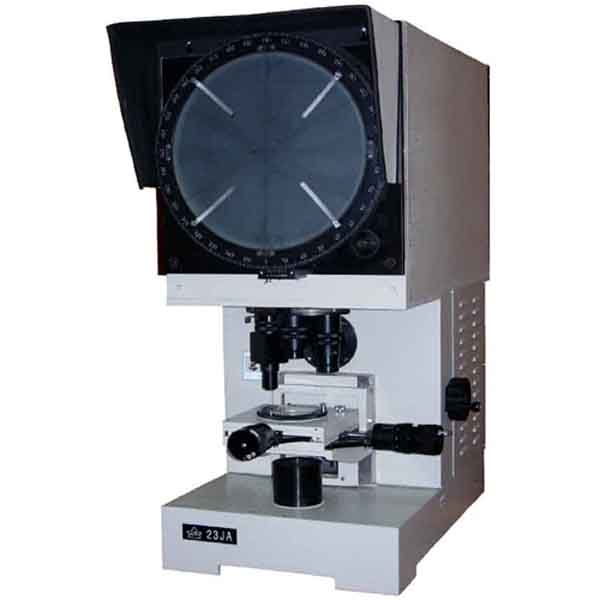

23JA台式测量投影仪是我公司投影仪系列中结构简单，使用方便，适应性较强的中档产品。利用光学投影方法，将被测件轮廓或表面状况放大投影到投影屏上，进行轮廓测量和对比测量以及表面状况观察的综合性光学测量仪器。它的主要优点是：采用远心光路，使照明均匀，消除调焦误差带来的测量误差。该机操作维修方便，效率高，适用性强。
目前，台式投影仪已广泛用于标准计量、钟表、显像管、化纤纺织、宝石轴承、仪表元件、造纸、制糖和大专院校等许多行业。如应用于长度、直径及工艺分析；集成块焊点、光刻、丝网印刷、液压密封圈等多种需要显微投影放大测量的场合。
二、 规格和尺寸
1．投影屏尺寸（mm） ￠300
2 ．物镜放大率 10× 20× 50× 100×（选购）
线视场（mm） 30 15 6 3
工作距离（mm） 73.29 50.69 12.8 13.5
3．工作台行程（mm）
横向 ≤25
纵向 ≤50
被测件的高 ≤60
被测件的重 ≤1.5㎏
4．测微器分度值（㎜） 0.005
5．投影屏旋转范围 0～360°
分格值 1°
游标分格值 6′
6．仪器电源电压 220V
7．照明灯源 150W/24V
8．测量精度 ±（4＋L/25）μm
L被测件长度（㎜） 环境温度（20 ±5）℃
9．外型尺寸（㎜） 长×宽×高=920×480×910
|
