2702007 |
一、技术参数：
|
产品型号
技术参数
|

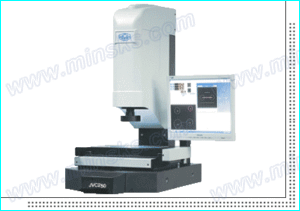

视频测量仪（全自动型） |
视频测量仪（三坐标复合型） |
|
JVC250 |
JVC300 |
JVT250 |
JVT300 |
|
测量行程
X×Y×Z（mm） |
250×150×200 |
300×200×200 |
250×150×200 |
300×200×200 |
|
仪器外形尺寸（含底座）（mm） |
800×500×1650 |
800×500×1650 |
|
工作台承重（kg） |
30 |
30 |
|
操作方式 |
自动全鼠标操作 |
手动（可切换快速移动） |
|
放大率 |
Motor Zoom光学0.7×∽4.5×
影像28×∽180× |
Step Zoom光学0.7×∽4.5×
影像28×∽180× |
|
软件 |
OVM |
OVM+TMP |
|
电源供电 |
（110V/220V）±10%，（50/60）HZ |
（110V/220V）±10%，（50/60）HZ |
|
X/Y测量分辨率 |
1μm |
1μm |
|
X/Y测量精度 |
（3+L/200）μm |
（3+L/200）μm |
|
重复性 |
2μm |
2μm |
|
适合环境 |
温度（20∽25）oC，湿度50%∽60% |
温度（20∽25）oC，湿度50%∽60% |
|
CCD |
进口彩色（41万像素SONY CCD Sensor）； |
进口彩色（41万像素SONY CCD Sensor）； |
|
备注 |
4相自动可调光源； |
自动对焦测量高度/深度；SPC功能，测量数据可导入Excel/Word或CAD软件。 |
二、用途：
能高效地检测各种形状复杂工件的轮廓和表面形状及尺寸、角度和位置，特别是精密零部件的微观检测与质量控制。适用于电子、仪器仪表、刀夹具、精密机械零件、精密五金件、电子元器件、塑料与橡胶成品、半导体元器件、冲压件、接插件、模具、汽车、机械加工、军工、航天航空、高等院校、科研院所等行业及各级计量部门或车间检查站。
针对不同型号配备相应功能的测量软件,测量方便、绘图简单、精确度高，易学易懂，描边过程可以任意调整，可以将测量数据导入EXCEL/WORD或AUTOCAD中。 |
