技术参数

二.用途：

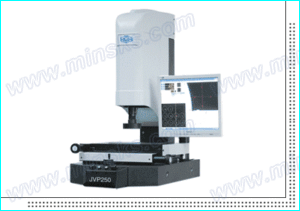

能高效地检测各种形状复杂工件的轮廓和表面形状及尺寸、角度和位置，特别是精密零部件的微观检测与质量控制。适用于电子、仪器仪表、刀夹具、精密机械零件、精密五金件、电子元器件、塑料与橡胶成品、半导体元器件、冲压件、接插件、模具、汽车、机械加工、军工、航天航空、高等院校、科研院所等行业及各级计量部门或车间检查站。

针对不同型号配备相应功能的测量软件,测量方便、绘图简单、精确度高，易学易懂，描边过程可以任意调整，可以将测量数据导入EXCEL/WORD或AUTOCAD中。

主要功能：座标系统设定，测量值显示，底光和表面光测量，二维图形轮廓测绘，各种距离设定，在量测过程中所输出的图形，可直接传入AutoCAD。

量测功能：

基本几何量测：点，线，圆，弧，角度。

组合元素量测：点，线，圆，弧之组合量测，圆心距，圆切线，两线中线，中心点，垂直距离，角平分线，两线交点。形位误差评定： 同心度，真圆度，直线度，位置度，倾斜度。

测量功能：自动寻边测量、框选范围量测、可筛选毛边自动寻边量测点，线，圆，弧等、快速寻边量测。

OVM新增功能：智能化操作、十字线自动寻边、可进行坐标变换等；

OVM高级功能：测量资料统计（SPC），四项自动LED可调光源、高度测量功能，自动/手动学习功能；

其他功能：可以输入DXF档，直接在软件中将加工工件与图纸比较，从而检查加工有无偏差。
