2601019 |

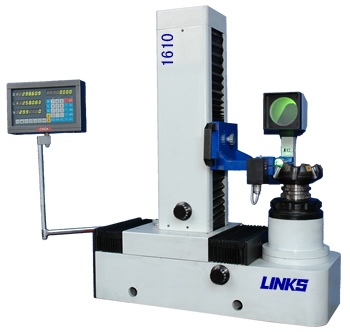

1610A刀具预调测量仪经济型手动台式刀具预调测量仪。主要用于测量数控机床、加工中心和柔性制造单元所使用的镗、铣类刀具切削刃的坐标位置，并能检查刀尖的角度、圆角及刃口的情况。
刀刃的圆弧直径、半径的测量 刀刃夹角、直径、半径、长度的测量 测量铣刀刀刃的圆弧半径、直径
B.特点：
? 外形美观、密封性强，可安置于车间使用
? 结构简单，操作方便，运动平稳
? 1610A型测量系统采用进口高精度光栅尺
? 具有公、英制转换和直径、半径转换功能
? 可加装过渡套实现扩展圆锥柄号功能(根据用户需要)
? 具有三点定圆、四点定角功能
? 具有断电记忆功能
C.技术规格：
本仪器的精度指标符合JB/T7982-1999《刀具预调测量仪精度》机械行业标准。
径向最大量程.....................150mm(φ300mm)
轴向最大量程..................400mm(45mm-400mm)
测量系统分辨率.........................0.001mm
主轴刀套标准锥度..........................7:24
基本圆锥柄号...............................50#
可加装过渡套的圆锥柄号.................40#,45#
光学投影屏幕视场直径...................φ100mm
光学系统放大倍数...........................20倍
电源.........................AC220V ± 10% 50HZ
仪器净重..................................265kg
仪器毛重..................................400kg
主机外形尺寸(长宽高).......820mm×500mm×1100mm
包装箱外形尺寸(长宽高)...1400mm×1200mm×1300mm
D.成套仪器包括：
主机.....................................................1台
数显表...................................................1块
投影屏...................................................1个
E.标准附件：
50#校准棒................................................1件
6V20W灯泡................................................3个
电源线...................................................1根
F.特殊附件：
（按专门定货供应）
50#上加装40#过度套组件...................................1套
50#上加装45#过度套组件...................................1套 |
