1 概述
瓦楞纸板平压试样取样器是瓦楞纸平压强度试验（FCT）必备的专用取样器具，可快速、准确地切取规定面积的试样，是瓦楞纸板及纸箱生产、科研及质量监督检验等部门理想的辅助试验器具。
2 主要技术特性
|
参 数 项 目 |
技 术 指 标 |
|
取样面积（两种规格） |
64.5cm2(WPD645型) |
|
32.2cm2(WPD322型) |
|
取样面积误差 |
±0.5cm2 |
|
取样厚度 |
≤7mm |
|
切刀规格 |
市售单面刀片（取去刀背上的加强铁皮） |
3 操作使用步骤及注意事项
3.1 拆箱与安装
3.1.1 打开包装箱，取出取样器及随机技术文件。
3.1.2 除去各部防锈脂及尘积物。
3.1.3 检查刀片是否损坏，如损坏则应更换刀片。
3.1.4 将取样器放置在（3～4）mm厚的胶垫上，胶垫表面应平整光滑。

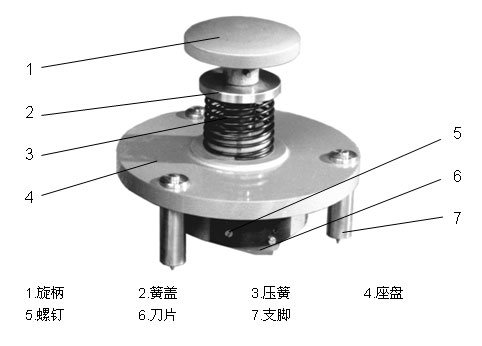

3.2 切样（参见取样器外形图）
3.2.1 将平直的瓦楞纸板平放在胶垫上。
3.2.2 将支足7的锥尖压入瓦楞纸板内定位。
3.2.3 将旋柄1压下，使刀片6刚好与瓦楞纸板接触，顺时针方向旋动旋柄，旋动时逐渐向下加力，直至切下试样。
3.2.4 取出试样备用。
3.3 刀片的更换与调整
3.3.1 松开螺钉5，取下刀片，换装新刀片并旋紧螺钉。
3.3.2 斜向调整刀片位置，可改变刀片的切入深度。
3.4 注意事项
3.4.1 切样时，刀片运动轨迹应为螺旋向下，逐渐切入试样，不得直接用手将切刀压入试样。
3.4.2 使用一段时间后，应更换刀片。
4 维护保养
4.1 经常保持取样器清洁，不用时应在刀刃部分涂防锈油。
4.2 转动部位定期加注少量润滑油。
|
