1 概述
J－HDY02型高精度电动厚度仪是纸与纸板厚度测定的专用仪器，其主要技术指标和性能参数符合GB451.3《纸和纸板厚度的测定法》规定，可广泛适用于纸张、纸板及其他片状材料的厚度测定。
2 主要技术特性
2.1 主要技术参数
|
参 数 项 目 |
指 标 要 求 |
|
测量范围 |
（0～2）mm，分辨力0.001mm |
|
接触压力 |
（100±10）kPa |
|
接触面积 |
（200±5）mm2 |
|
上下测量面平行度误差 |
≤0.002mm |
|
示 值
准确度 |
示值误差 |
±0.0025mm或±0.5% |
|
示值变动性 |
≤0.0025mm或≤0.5% |
|
测头下降速度 |
≤3mm/s |
|
测头提升高度 |
≥2mm |
|
外形尺寸（长×宽×高） |
310mm×170mm×365mm |
|
质量 |
约23kg |
2.2 仪器正常工作的环境条件
a. 室温（20±10）℃；
b. 电源电压（220±22）V，电源应可靠接地；
c. 无震动，空气洁净少尘；
d. 在稳固平整的工作台上水平放置。
3 操作使用步骤及注意事项

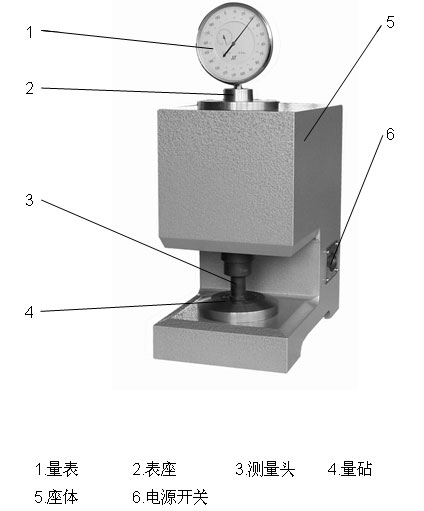

拆开包装箱，取出仪器。将仪器擦拭干净，置放在稳固平整的工作台上。松开表座后面的紧定螺钉，取下包装用塑料保护堵头,从表盒内取出量表装入表座，调整量表位置，使量表与仪器测量头接触且预压量在0.02mm左右，将大小指针对零，再旋紧锁紧螺钉（注意松紧适度，过松则量表位置不稳定，过紧则影响量表测杆运动灵活性）使量表固定。
接入电源，按电源开关，接通电源，仪器进入工作状态， 测量头以规定速度上移，两测量面间距离逐渐增大，同时可观察到量表指针示值的变化。测量头升到极限位置并作短暂停留后，又以规定速度下降，待上、下测量面接触后测量头停止运动，指针回零。隔一段时间，测量头又重复上述动作，并不断循环下去。如无异常现象，说明仪器功能正常，可投入使用。正式使用前应用绸布擦去测量面上的防锈油。
注意：必须拆去仪器顶部的塑料保护堵头后才能通电开机，否则将损坏仪器。
3.2.1 按GB450和GB451规定准备试样。
3.2.2 按电源开关，接通电源。
3.2.3 待两测量面分离时用干净的绸布擦除测量面油污。
3.2.4 当上下测量面接触、量表示值稳定时将量表指针对零。
3.2.5 待测量头上升后将试样置于上、下测量面之间。
3.2.6 测头下降接触试样，待量表显示值稳定后立即读取示值并作记录。
3.2.7 待测量头抬起后更换试样或改变测量位置。
3.2.8 重复3.2.6、3.2.7操作，至一组试样测试完毕。
3.2.9 测量结束，用绸布擦净测量面，涂上防锈油，将测量头降落至最低位置，关断电源，擦净仪器各部灰尘污物，罩上防尘罩。
4 维护保养
4.1 上、下测量面
4.1.1 每次使用完毕后涂上防锈油以免锈蚀。
4.1.2 使用过程中应防止硬物在测量面上撞击、挤压。
4.1.3 长期搁置不用应定期更换测量面上涂敷的防锈油，并仔细检查测量面的表面状况。
应定期取下量表，用油枪向测量头上加注适量钟表油，使用频繁时每周加注一次，一般情况半月加注一次。
由计量部门进行周期检定。
日常使用注意保持清洁，细心操作，防止碰撞、振动、倾倒等情况发生。
5 故障排除
|
故障现象 |
可能原因 |
处理办法 |
|
零点不稳 |
（1）量表未固定牢固。
（2）测量面上附有灰尘、油污。 |
（1）拧紧表座后部的紧定螺钉将量表重新固定。
（2）用绸布仔细揩擦测量面除去污物。 |
|
测量头下降位置不到位，上、下测量面不能接触 |
（1）重铊移位。
（2）凸轮移位。
（3）顶丝松动。 |
（1）重新调整重铊位置。
（2）重新调整凸轮位置。
（3）上紧顶丝。 |
|
测量面锈蚀、压痕及过度磨损 |
使用维护不当。 |
专职维修人员研修。 | |
