2.2 仪器正常工作的环境条件
2.2.1　室温20℃±5℃；
2.2.2　工作台稳固，便于工作基准调节；
2.2.3　工作环境清洁，空气洁净少尘；
2.2.4　无震动。
3　操作控制系统功能概述

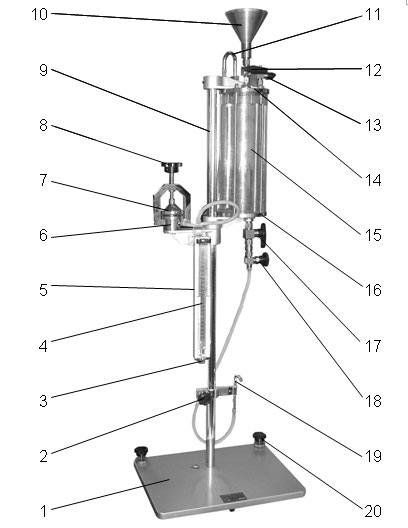

　　参见附图（仪器外形图）
3.1　压紧试样旋钮：用于压紧或松开试样。
3.2　漏斗阀：用于注水。加水时将此阀打开，测量时将此阀关闭。
3.3　排气阀：用于注水时排出系统内残余空气。加水时打开此阀，待水加满贮水筒时，关闭此阀。
3.4　排水阀：用于排水。测试时及粗调压差时均应打开此阀。
3.5　针形阀：用于控制排水量及保持压差。
3.6　调平旋钮：用于调节底板水平。
4　安装调试
4.1　打开箱盖及侧板，松开底板上两只地脚螺栓，取出仪器主机及量筒、调平旋钮、出厂技术文件等，将仪器放置在稳固平整的工作台上并擦净各部。
4.2　按附图所示位置装上两只调平旋钮，并将水平泡调至居中， 旋紧锁紧螺母。
4.3　在U型管中加入蒸馏水，使液面大约至标尺零刻线处。
4.4　关闭排水阀，打开漏斗阀和排气阀，将蒸馏水加入贮水筒中，加满后关闭漏斗阀和排气阀。
5　使用操作步骤及注意事项
5.1　使用操作步骤
5.1.1　旋动标尺微调旋钮，将零刻线对准两边液面。
5.1.2  将待测试样放在下测头上，旋紧压紧试样旋钮。
5.1.3  根据所用量筒（1000ml或100ml）的高度，略为松开锁紧旋钮，调节出水管的高度，在出水管下放上所选的量筒。
5.1.4　打开排水阀和针形阀，观察U型管液面的变化，在30秒内，两端液面差达到选定的压差（1.00kPa或2.50kPa），关闭排水阀。如不能在30s内达到规定压差，则应调整针形阀开度，直至达到要求。如调整针形阀仍不能达到要求，则应按下述方法调整：
　　a.　打开排水阀和针形阀；
　　b.　松开锁紧旋钮，上下移动出水管夹调整出水管高度，直至压差达到要求；
　　c.　锁紧出水管夹。
5.1.5　倒空量筒并放回出水管下部，打开排水阀，同时启动秒表计时。到选定的试验时间，关闭排水阀。下表为国际标准推荐的试验时间。

△P1＝1.00kPa			△P2＝2.50kPa
气流量(ml/s)	试验时间(s)	空气体积 (ml)	气流量 (ml/s)	试验时间(s)	空气体积(ml)
0.13～0.33	300	40～100	17～33	3000	50～100
0.33～0.83	120	40～100	33～67	1500	50～100
0.83～1.67	60	50～100	67～167	600	40～100
1.67～5.0	120	200～600	167以上	240	40以上
5.0～10.0	60	300～600
10.0～20.0	30	300～600
20.0～40.0	15	300～600


5.1.6　读取量筒中所接水的体积（即透过试样的空气体积，ml）， 并按下式计算透气度:

5.1.7　更换试样，进行下一次试验。
5.2　注意事项
5.2.1  试验时，出水胶管内不能有空气；如有，应先将胶管内空气排出后才能进行试验。
5.2.2　当贮水筒内蒸馏水用完时，应关闭排水阀，打开漏斗阀和排气阀，补充加水。加满后，关闭漏斗阀和排气阀。
5.2.3　当测试持续时间达不到要求时，可微调针形阀控制。对同一种试样，该阀经调整好后，后续试验可不再调，操作排水阀即可。
5.2.4　测试前，应观察仪器底板上的水平泡是否居中。否则，应调节调平旋钮，使水平泡居中。
5.2.5　长期使用后，若各阀体有漏气现象，可用改刀旋紧阀体后螺钉。
5.2.6　调节出水管的上下位置，可快速调节压差。
6　维护保养
6.1　本仪器必须专职专用。
6.2　长期不用时应盖上防尘罩防尘。
6.3　压紧试样旋钮的丝杆部分可涂少量的润滑脂。
6.4　严禁用尖锐的金属物碰伤测头上胶垫表面。
6.5　测试完毕，应在测头上盖一张试样，以免灰尘进入测头腔体。
7　故障排除及维修
7.1  仪器出现故障时，应请专职维修人员维修。
7.2　密封性能降低时，可检查各阀体是否密封良好，测头胶垫是否损坏等，并采取相应措施
