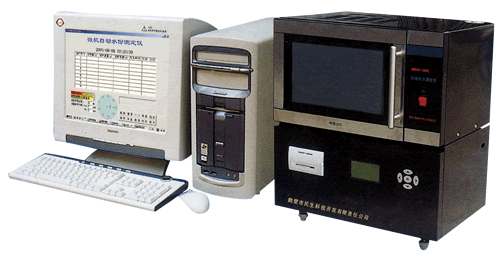

MSSC型微机自动水分测定仪
软件全面支持Windows桌面系统，采用RS232串行接口及动态测控软件，与上位计算机 联机，由计算机操作和数据处理。仪器自动判定有无样品。设置快速、恒重两种测定程序，微波、红外、组合三种烘干方法。
◆工作电源：AC220V±20V 50Hz
◆微波输入功率：≤1400W
◆微波输出功率：≤900W
◆微波频率：2450MHz
◆红外功率：≤1200W
◆天平称量范围：≤310g
◆天平分辨率：0.001g（2000F型为0.0001g）
◆水分测定精度：优于0.4%
◆一次分析试样数：8个
◆仪器外形尺寸：510mm×380mm×540mm
◆工作温度：0～40℃
◆相对湿度：≤85%
◆试样质量：10-12g（全水） 0.9-1.1g（分析水）
◆试样粒度：≤6mm（全水） ≤80目（分析水）
说明书（节选）：
一、仪器特点
1. 集加热、称量、判断、计算、显示和打印于一体， 自动化和智能化成度高、效率高、能耗低、工作可靠。
2. 选用国际知名品牌电子天平，称量迅速、数据准确 。
3. 采用大屏幕图文液晶显示器 （ LCD ），全中文菜单 工作模式， 界面友好、操作简便 。
4. 设置有微波 、红外和组合三种烘干方式，恒重法和快速法两种水分测定方法， 以适应不同的试样要求。 面板式打印机可设置为自动打印或手动重复打印测定结果两种工作模式。
5. 试验结果按日期和时间 随时自动记录 ；仪器参数和试验数据掉电不丢失。
6. 设有 自定义加热程序 ，可根据实际需要进行加热或烧烤。
7. 试样可 任意放置 ，仪器自动判断有无 容器 ，自动判定 试样量 是否在规定的 范围 内； 一次试样摆放不满时，允许 补称 。
8. 仪器 自动生成 当天的 试样编号 。编号共 3 位数，前两位为“ 批号 ”，每天第一次称样开始批号依次生成为 00 、 01 、 02…99 ；末位数为试样序号，取值为 0~8 ，依次对应 玻璃托盘 上的 9 个坩埚孔位。例如，某试样的 编号 是 100 ，则该样是当天第 10 批的第 0 个坩埚孔位上的那个试样。因为玻璃托盘上的 孔位 顺序是不变的，所以，当天所测试的每个试样对应唯一的 编号 。
9. 通过 丰富的文字提示和声音提示 各种操作信息，配合 智能化 的程序流程，可实现“ 一键 ”操作，即从开机只需触按“ 确认 ”一个键就可以完成整个测试过程。
二、技术参数
1. 电源： AC220V ± 10% ， 50Hz
2. 微波 功率：输入≤ 1400W ，输出 900W ；工作频率： 2450MHz
3. 红外 功率：≤ 1100W
4. 电子天平：读数分辨率 0.001g ，量程 0~210g
5. 水分量程： 0~99.99% 测定精密度优于国标规定。 两次重复测定的结果的差值不超过 :全水分Mt <10%时,0.4%;≥10%时,0.5%。
6. 试样数：一 ( 批 ) 次≤ 9 个 (1~9 个任意，最多 9 个 )
7. 试样：全水分 Mt ：质量 8~14g ， 粒度＜ 6mm ；
8. 环境条件：温度 0~40 ℃，相对湿度≤ 85%
9. 外形尺寸： 510mm × 380mm × 560mm ( 宽×深×高 )
10. 质量： ~30Kg
三、仪器构造及功能：
○直观上，仪器分为 上下两大部分 ，分别介绍如下：
△上部 为专用的 微波、红外两用炉 ，炉内设可转动和升降的专用玻璃质 试样托盘 ，盘上在一圆周上均布了 9 个圆孔 ( 以下称 : 孔位 ), 在单片微机系统的控制下 , 机械动作机构可以让转盘上的任意一个圆孔正对在天平称量顶杆的上方；配合试样托盘的升降，实现试样的自动称量。每个 孔位 上可放置一个专用的 石英质容器（坩埚） ，被测 试样 就是盛在这些 石英容器 里的。设灯泡对炉内照明；设风扇使炉内气流及时将烘烤出来的水蒸汽带走； 炉门上设有安全开关，只有当炉门关闭的时候微波（红外也是如此）才有可能工作，确保微波不泄漏 。总电源（控制）开关设在炉门把手的右侧。
△下部 腔内分别装有： 电子天平 、 单片微机系统 、电源、机械动作机构、位置检测及控制电路单元以及 打印机 、 LCD 显示屏 和 键盘 等等。电子天平负责准确称量容器及样品，并将数据传输给单片机系统；单片微机系统是仪器的“大脑”：负责仪器的各个系统的检测和控制，将天平传来的数据分类、计算、存储和送显示、打印等等；电源部分：分别给电子天平和其它器件提供他们所需的不同交流或直流电能；机械动作机构是在位置检测及控制电路单元支持下由单片微机系统指挥来完成试样托盘的不同动作的；此外还有功率器件来控制微波的发射、红外管的加热以及风扇的开与关。
△ 仪器正面 从左至右依次为 : 面板式打印机、大屏幕图文液晶显示器（ LCD）和键盘 。大屏幕的 LCD 显示器 即时显现仪器的各种工作状态和数据信息 ，化验员则通过 键盘 操控仪器来完成各种操作或试验，测试 报告 由面板式 打印机自动 或 手动 打印输出。
四、菜单及其操作
△仪器 开机 上电 复位 ，屏幕显示 欢迎信息 ，对仪器进行 初始化 后进入 主菜单 ， 主菜单 中央分 3 行 3 列共设 9 各 项目 （或操作）；屏幕左上角为 项目提示栏 （进行某项操作时，该操作项目的名称将在此栏显示；其右侧为 烘干方式 提示（ 组合 、 微波 或 红外 ）；右上角为 机械动作提示符 （ ? 表示 试样盘转动 ， ; 试样盘暂停 ， g 试样盘停转 ，表示 天平正在称量 等）；其左侧： P(oint):n (n=0,1,2…8) 表示 试样托盘 的第 n 个 孔位 正处在天平可 程量 的位置 ; 再左显示 : “ Mt( 全水分 )” 表示仪器当前的测定精度 ; 其下是当前 时刻 或当前 日期 显示 ( 通过“ 设定 ”中相关设置来选择，或显示 日期 或显示 时刻 ) ，其格式（举例）如下： 13:26:56( 表示现在时刻为 13 点 26 分 56 秒 ) 或 02-06-26( 表示今天是 2002 年 6 月 26 日 ); 屏幕最底一行是 : 光标指向的项目的 功能 提示、 操作 提示或 警示 性提示、或 故障 提示等等 , 如 : “ 要打印测试报告吗？ ”、“ 要称取试样吗 ？”、“ 请将容器放正 ！”、“ 注意：保持炉门关闭！”、“打印机未准备好！” ……
△ 键盘 共设围成圆圈的：“ Λ ”、“ V ”、“ > ”、“ < ”和位于中心的“■” 5 个按键，前 4 个被称为： 方向键， 用来 移动光标 或执行随时定义的各种操作功能，“■”称为： 确认键， 用来 执行 光标指向的 命令 或 功能 。 当按键有特殊定义时，以屏幕上的文字约定为准； 无文字提示时，称样及烘干程序中，“ Λ ”健一般作为“ 退出 ”或“ 中止 ”键使用。而在需要修改数据时：按一下“ Λ ” 加一 ， 按一下 “ V ” 减一 ； 在 “ 设定 ” 菜单 中，用 “■” 来 循环移动光标 的位置，指向您要修改的 项目 。
△在 主菜单 “ Λ ”、“ V ”、“ > ”、“ < ”只作为移动光标的 方向 键使用，按“■”执行（命令）项目。要想进行某项操作，只需移动光标指向该项目，然后按“■”即可。 当光标指向屏幕最左侧的项目时，按“ < ”光标将移至屏幕最右侧的项目，相反：当光标指向屏幕最右侧的项目时，按“ > ”光标将移至屏幕的最左侧；垂直方向也是如此，因此， 在 主菜单 最多只需按两下 方向键 （ “ Λ ”、“ V ”、“ > ”、“ < ”），即可让光标从任意的项目移至任意的另一项目，既 简便 又 快捷直观 。
☆清零 ： 清除上一（批）次试验的数据记录 ，在按此键以前可随时“ 显示 ”或“ 打印 ”上（批）次试验的 记录 或 报告 ；只有按此键后才可以开始新的一（批）次试验。 开机上电后，若上（批）次实验记录未清除的话，光标将直接指向此项目。 屏幕提示 ：“ 要清除上次记录吗？ ” 按 确认 键“■”即可将上次试验的所有记录清除。 此时若再次按 确认 键“■”，仪器自动将光标指向 称样 。
☆称样 ： 称取试样 。 开机上电后，若上（批）次实验记录已清除的话，光标将直接指向此项目。 光标指向本选项时，仪器自动判断：①上次 记录 是否已 清除 ，若未 清除 ，给出提示：“ 须先请除上次记录 ”，先清除后再进行此项操作；②是否已经 称取 过试样，若已 称取 过 部分 试样，提示：“ 要补称试样吗？ ”；若 9 个容器 全部 称量 过，则提示：“ 称样操作已完成 ”，（应该进行试验了！）此时除非清除原 记录 ，才能进入此项操作，重新 称量 。
△按 确认 键“■”进入此项操作，屏幕刷新为 称样子菜单 界面同时控制 动作机构 使得 试样托盘 作 水平 和 垂直 运动，进行 自动称量 ：屏幕上给出如下信息或数据：试样的 编号 ，最底行提示为“ 请将容器放正 ！”①若仪器检测到该试样位置 无容器 时，提示：“ 此处无容器 ！”和“ 补放按 “■” 按 “ Λ ”、“ V ”、“ > ”、“ < ” 放弃 ”的字样，依提示操作，或 补放容器 或 放弃 在该位置放置样品； 若 5秒钟内无按键，仪器视为放弃 ，自动进行下一个试样的 称量 ；②若仪器检测到容器的存在，读取 容器 的质量并显示在屏幕上，将 托盘 举起，提示：“ 取出容器，装入 8g～14g试样,放回后按“■”确认 ” , 待装了样的 容器 放回并按键 确认 后 , 仪器将再次使 托盘 动作进行 称量 , 若试样的量 符合要求 时仪器将自动进行下一个试样的 称量 , 若试样量不足 8g 时 , 屏幕上显示实际的 样品质量 并提示 : “ 欠量，请添样！放回后按■确认 ” ；相反，若试样量超过 14g 时 , 屏幕上显示实际的样品质量并提示 : “ 超量，请去样！放回后按■确认 ”, 您只需依提示添样或去样放回后“■”确认 , 直至符合要求。仪器自动记录 容器 的 皮重 、和样品的 初始质量； 如此这般，仪器将 称取 全部的 9 个位置上的样品或中途 按“ Λ ”可退出 称样 返回 主菜单 。
☆☆ 特别注意 ： 如发现在称样过程中，已经放好了容器或容器中已经装上了样品， 该 天平的 数据 在屏幕 显示时 ，而 迟迟不显示 。您就要检查一下：称量顶杆是否与屏蔽护管有接触或定干干脆把托盘给支撑了起来等现象，应及时排除后继续称量 。
......
☆转位 ： 使试样托盘转动到下一个孔位 。光标指向此功能时，在底行提示：“ 要试样盘转一格吗 ？”，按 确认 键“■”后，仪器将使 试样托盘 转动到下一个 孔位 。可重复按 确认 键“■” 使 试样托盘 转动到任何位置。 在试样结束后，为了 容器 拿出得方便，可使用本功能。
☆恒重 ： 恒重法水分测定程序 。 一般采用此法测定，只有采用此法才能控制其测定精度 。光标指向此项目时，仪器自动判定①是否已称取了试样，若 未称取 时提示：“ 请先称取试样 ！”，待 称取 了试样再来测量；相反则提示：“ 用恒重法测量吗 ？” 按 确认 键“■”启动该程序：仪器将按已 设定 的 烘干方式 ( 组合 、 微波 或 红外 ) 、 设定 的 精度 及 Ta 、 Tb 的值进行试验：首先烘干 Ta 给定 的时间 , 时间到后进行 自动称量 , 计算每个试样的 失水率 并记录该值 ; 然后烘干 Tb 给定的时间 , 再进行 自动称量 、计算 失水率 ，以后均以 Tb 给定 的时间 烘干 — 称样 — 烘干—称样 ….. 此间 : 每个样品计算得失 水率均 与上一次的 失水率 比较，若仪器判定某样品已经“恒重” 记录其“恒重”时的 失水率 作为测定 结果 ，以后不再对该样进行 称量 和计算 。直至所有试样全部“恒重” , 测试结束 , 显示 结果 ; 设定 为“ 自动打印 时”将 自动 输出一份 报告 ，相反，如需要 报告 可通过 主菜单 上的“ 打印 ”功能来打印一份或多份 报告 。
△烘干过程中，屏幕 实时显示 试验的 进度 和 状态 ：内容包括： 试验方法 （ 恒重）、烘干方式（组合、微波或红外）、试样托盘 的转动的 位置编号 、 给定 的： Ta 或 Tb 的值 ( 分钟数 ) 和时间的 进程 ; 提示信息 : “ 正在烘干 ”和“ 注意：保持炉门关闭！ ”等。
△自动称量 时：屏幕显示的内容有： 试验方法（恒重）、烘干方式（组合、微波或红外） 、 试样编号 （对应的 托盘位置编号 ）、 “样品原重”、“样品现重 ”及对应的计算得出的“ 失水率 ”等数据和提示信息：“ 正在进行自动称量 ”。
△实验结束时，屏幕显示本（批）次测定的 结果 ，显示的内容及格式详见：“ 显示 ”功能项。
......
五、测试步骤
△仪器开机须预热 20分钟以上，待样品准备好后，要完成一（批）次试样的测定需要以下几个步骤：
• 清零 ：必须清除上（批）次的记录才能进行新的一组试样的测试。
※设定 ：如需要改变烘干方式（组合、微波或红外）或烘干时间（ Ta、Tb或Td）及火力（功率）时就要设定和修改相关参数,否则,可省略此步操作。
• 称样 ：自动称取您要测量的试样。
• 选择 恒重 或 快速 启动测量程序。
• 打印 报告 --如果需要的话（设定自动打印时，可自动输出一份报告）。
注 ： 设定 可以在进入 恒重 或 快速 启动测量程序前的任意时刻进行或忽略；而 清零 、 称样、 选择 恒重或快速 进行试验这个顺序是不变的；在试验记录未被清除时，什么时候打印报告都 可以。
六、安装和调试
☆ 1.开箱检验： 根据装箱清单核对是否齐备和完好，如有缺损请及时与供应商或我公司联系；重点查看仪器上部的微波烤箱，如发现箱门、门钩以及支撑托盘的转轴有损坏或较大变形时，绝不敢冒然投入使用！
☆ 2.仪器的放置 ：仪器应安装在坚固的、无振动的水平工作台面上；周围不应有强烈的气流、强电磁干扰和机械振动；仪器放置后，其后及左右两侧与墙体或其它设备间应有不少于 150mm的间隔。
☆ 3.电气连接 ：仪器的电源插头应就近接入固定的插座， 其电源引线及插座的容量应不小于 15A；仪器的安全地线必须良好接地。
☆ 4.仪器的水平校准 ：开启仪器下部前盖，在仪器放置稳妥后，通过调节 4个支角，观察天平尾部的水平气泡，当气泡处于刻度圆环的正中央时，说明仪器已经调平。以后，无特殊情况，不要移动仪器，免得再次调平。
☆ 5.天平附件及托盘的安装 ：运输过程中为防止强烈振动损坏天平，一般将电子天平的一部分机件拆下，将天平的传感器孔密封；在现场安装时，应先启封传感器孔，依次将屏蔽环、称盘支架和称盘装到位。放置称量顶杆、安放托盘支承转轴和试样托盘，调节称量顶杆的高度和在天平秤盘上的位置，时称量顶杆及保持垂直又不要与屏蔽护管及托盘开孔内壁接触，固定称量顶杆的底盘，以保证称量的可靠、稳定；待开机后操作仪器转动托盘，在每个称量位置，观察称量顶杆的上托是否在托盘开孔的中心，确保在托盘升降过程不发生顶杆于托盘之间的钩挂或支撑现象；可拿起托盘（旋转 120度）更换一个位置放下，放好后再次观察直到满意为止。
七、注意事项
特别提示： 试验过程中，如发生试样燃烧或其他明显的打火现象以及其它不明异常响声时，请您立即关掉主机电源，待排除异常后再开机。
□ 1.电子天平出厂时已精密校正过，一般无需校正；确需校正时，打开仪器下部前盖，去掉称量顶杆组件，严格按照天平说明书的要求进行校准即可。
□ 2. 面板式打印机缺纸需更换时，按该打印机说明书的要求去做 。
□ 3.当您的电源线没有安全地线时，需另行设法将仪器的外壳接地，以防触电！
□ 4.在烘干箱内有金属器皿或金属物料时，切勿启用微波及组合方式烘烤，否则会损坏微波炉的！
□ 5.用水清洗试样托盘和玻璃容器时，一定要等到冷却了再洗，避免激裂。使用玻璃器皿时，要养成轻拿轻放的习惯；试验结束，请不要直接用手去拿坩埚，以免烫伤！
□ 6.仪器工作时，其顶部温度很高，小心烫伤！
□ 7.如遇到强电磁干扰，仪器有可能会死机，此时，您需要关掉仪器电源开关稍候再开机。 |
