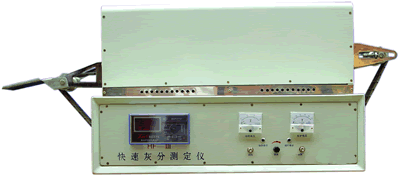

KH-3型快速灰分测定仪
适用范围:
适用于煤炭、电力、冶金、科研等行业和部门测定煤、焦炭及其它可燃物料的灰分。
功能特点:
1.采用单片机技术，自动测量并实时控制、校正温度和电流，自动化程度高。
2.采用高亮度LED数码显示，直观、准确，性能稳定、可靠。
3.采用链条传动，连续自动传送，运行平稳，且速度可调。
4.该仪器与马弗炉相比，具有方法好，该方法已纳入国家标准；测定精度高，误差小；测定速度快，效率是马弗炉的4~5倍；比马弗炉节能三分之一。
技术参数:
测定精度符合GB/T212—2001要求。控温范围（100~1000）℃
测温精度：0.2级 控温精度：±10℃
炉膛长度：730mm 恒温区长：≥200mm
传送速度：（15~70）mm/min 煤样质量：0.5g
工作电源：220V±22V, 50HZ±1HZ， 功率：≤4KW。
外形尺寸（mm）：1200×420×505
重量：70kg
使用说明书（节选）：
一、概述
KH-3 型快速灰分测定仪是一种新型的煤炭分析仪器，主要用于煤和焦炭中的灰分。可供煤炭、电力、冶金和地质勘探等部门的实验室使用。
本仪器以国家标准 GB212-91 《煤的工业分析方法》为依据，应用高新技术设计生产，具有准确、快速高效、节能等特点。
1 、炉膛采用倾斜装配，空气自然流通，使样品能得到足够的助燃空气，与传统的高温炉灰化法相比，大大的缩短了灰化时间。
2 、在较长的炉膛内能形成比较理想的温度梯度，样品由低温逐渐进入高温区，近似慢灰法流程，解决了高温炉灰法不易解决的爆燃问题，提高了测量精度。
3 、采用链条传送，进出样品连续自动，且速度可调，其测定效果是高温炉的 4 ~ 5 倍。
4 、用户可根据不同的样品，调节运行速度既燃烧时间，使样品得到充分的燃烧。
5 、节能：能耗为一般高温炉的三分之一。
二、主要技术参数
1 、炉膛长度：约 700mm
2 、炉膛工作温度： 815 ± 10 o C 。
3 、恒温带长度：约 200mm 。
4 、传送速度： 20 ~ 60mm/min
5 、测定精度：符合 GB212-91 的规定。
6 、供电电源： AC220V ± 10% 50Hz 。
7 、功率： 3KW 。
三、结构及工作原理
本仪器主要由炉体、传动系统和温度控制系统三部分组成。
1 、炉体：由装有电热丝的管式炉身和多层保温棉组成，两端敞口，轴向倾斜度约 5 o 左右。较大的炉膛，可同时并排放两个试样，并可连续工作。
2 、传动系统：主要由电机、蜗轮、蜗杆、滑轮及传送带组成。传送带用耐热不锈钢制成，传送速度可根据需要进行调节，使样品充分燃烧。
3 、温度控制系统：主要由单片机、双向可控硅、数显温度调节仪、热电偶及其他电器元件组成。整个系统安装在前面板和底板上，前面板和底板固定在一起，形成一个整体，并且可以抽出，维修十分方便。
图一 前面板示意图
1 、炉膛温度显示屏 2 、温度设定调节旋纽 3 、加热电压表（ 250V ） 4 、电机电压表（ 30V ） 5 、数显温度调节仪 6 、测量 / 设定选择开关 7 、加热开关 8 、熔断器 9 、调速电位器 10 、电机运行开关
四、操作方法
1 、接好电源线和热电偶，检查热电偶是否插好。
2 、用炉口塞将两端炉口堵住。打开加热开关，加热指示灯亮，炉体开始加热。
3 、设定工作温度；将测量 / 设定选择开关置于“设定”处，旋转温度设定调节旋纽，使显示器上显示的预定温度为 815 o C ，再将测量 / 设定选择开关置于“测量”处，显示器上显示的是炉膛内的实际温度。
4 、当炉膛内温度达到 815 o C 时，调节仪上的红灯亮，炉体自动断电，加热停止。
5 、去掉炉口塞，打开电机开关，运行指示灯亮，电机开始运行。如需调整链条的运行速度，应将电机电压调到 24V （注意：电机电压不准超过 24V ），然后从 24V 向低电压调，使电机运行速度达到所需要值。下图 A 曲线为电机电压与链速关系曲线， B 曲线为电机电压与样品运行时间关系曲线，供参考。
6 、检查链条是否偏离轨道，运转时是否有打滑或倾斜现象。通过调整指甲两侧的调整螺钉，可以改变链条的松紧程度和平整度。
7 、称取样品，并将装有样品的灰皿放在链条进口处，可并排放置两个灰皿，且可连续放置。
8 、试验结束，应先关闭电机运行开关，再关闭加热开关，同时断开电源。用炉口塞将两端炉口堵塞住。
五、注意事项
1 、仪器应放置在水泥台上，或放在牢固的木台上。
2 、炉口不应正对着打开的窗户，以免影响自然通风。
3 、仪器外壳必须良好接地。
4 、电机应避免低压启动，以免烧坏电机。启动电压最大为 24V 。
5 、试验结束后，一定要用炉口塞将炉口堵塞住，以免炉膛因冷却过快，造成破裂。
6 、为保证测量精度，每次试验之前，应清扫一次炉膛。
7 、数显温度调节仪和热电偶要定期进行校对。
|
