ZDL-Ⅲ型盲孔法测量残余应力钻孔装置

盲孔法残余应力测量步骤：
1.专用箔式应变花粘贴于被测工件表面。
2.应变花各个应变片连接到应力测量仪上并调零。
3.钻具安装固定于工件上对准应变花中心。
4.钻孔。
5.测读释放应变。
6.打印或计算残余应力。
主要技术指标：
对中精度： ±0.015mm
钻孔直径：1.5－3.0mm
钻孔深度：0－2.0mm
一、计算公式
盲孔法测量残余应力的原理是，采用特制的箔式应变花粘贴在被测工
件表面，其各个应变片和参考轴方向如图 1 所示，在应变花中心钻一小孔，
通常孔径 1.5mm～3mm，孔深 1.5mm～3mm，钻孔引起局部应力释放，从而产生
释放应变，由应变花连接到应力测量仪测量出释放应变，通过公式（1）就可
以计算出孔深范围内的平均残余应力大小和方向。
二、设备介绍

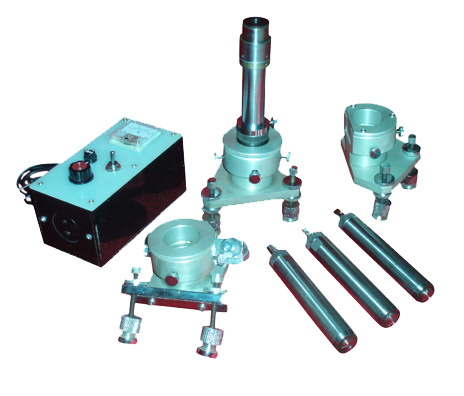

装置共有两种钻架，一种为经典三角形钻架，一种为磁座钻架。
 三角形钻架 磁座钻架
三角形钻架适用于各种材料的平面、曲面测量，磁座钻架适用于铁磁材
料平面测量。
磁座钻架采用强磁底座，X、Y 轴向移动行程±20mm，YZ 平面 360°旋转。
