XQZ-1缺口制样机
缺口制样机用于简支梁和悬臂梁冲击试验中试件缺口制备,所制备的试件缺口符合GB/T1043、GB/T1843、GB/T8814、ISO179、ISO180标准要求。该机结构合理,操作简单,所制备的试件缺口尺寸准确。
XQZ型材制样机:
ZHY-W万能制样机用于加工塑料、有机玻璃等非金属材料的板材冲击、拉伸、压缩热性能等试验用标准样条,能进行铣缺口、铣曲线形、切断和铣平面。配有水冷却循环系统及自动进给装置。标准:GB1043 GB1040GB1843 GB1643.
FYWN-15 万能制样机:万能制样机用于加工塑料、有机玻璃等非金属材料的冲击、拉伸、压缩、热性能等试验用标准样条。能进行切断、铣缺口、铣曲线形和平面的加工。同时设置了冷却循环系统。其主要结构分三大部分。 分别为A:铣哑铃形及平面部分。B:切断部分。C:铣缺口部分
万能制样机主要技术参数: 1、最大切断宽度:300mm 2、最大切断厚度:15mm 3、最大铣平面长度: 300mm 4、切断用铣刀(砂轮片)规格:200×32×2mm 5、铣缺口用刀具长度:50mm 6、加工哑铃形及平面用刀具规格:30×12×30mm 7、整机外形尺寸:1130×720×950mm 8、各部分主轴转速: 切断部分主轴转速:1400—2800r/min 铣缺口部分主轴转速:400r/min 铣哑铃形及平面部分主轴转速: 低速:940r/min.470r/min 高速:1430r/min.715r/min 9、电机功率: 铣缺口电机:550W 铣平面及哑铃形电机:0.8—1.3kw 切断电机:0.8 kw 冷却油泵电机:60W 铣平面及哑铃形自动进给电机:60W
其它万能制样机资料如下:WZY-240万能制样机http://www.minsks.com.cn/product4.asp?bid=&cid=&pid=878。
(XWZY-1/XWZY-2万能制样机XWZY-1集板材和管材的试样切割,缺口制样,哑铃制样为一体。XWZY-2集板材和管材的试样切割,缺口制样,哑铃制样为一体。带水冷却。)
用于非金属材料拉伸试验哑铃形试样的制样设备,制备符合GB/T1040标准中的1型和Ⅱ试样及GB/T8804.1,GB/T8804.2标准中规定的管材拉伸试样.它制样效率高,所制样尺寸准确.
ZZY-25自动哑铃制样机主要技术参术主要技术参术:1、最大铣削哑铃形长度:250mm,2、加工哑铃形平面刀具规格:φ30×φ12×30mm,3、整机外形:600×600×500mm,4、各部分转速及运动速度:铣削哑铃形铣刀转速:2800 r/min 铣削进给速度:0~180mm/min ,5、电机功率:铣削哑铃形电机:180W 哑铃形进给电机:60W.
SPZZY-25自动哑铃制样机主要技术参术1 最大铣削哑铃形长度 200mm2 加工哑铃形平面刀具规格 φ27×φ12×30mm3 整机外形 600×600×500mm4 各部分转速及运动速度铣削哑铃形铣刀转速 1400 r/min5 电机功率铣削哑铃形电机 370W哑铃形进给电机 60W6试样厚度:1-30mm7 配带GB/T 8804.2-2003Ⅱ型靠模板。
XCP-20型冲片机
产品说明: 本机适用范围广,可以更换不同的成型刀具制作出多种不同形状的非金属材料试验所需的软片、薄膜等标准或非标准试样。适合多种不同性能,不同材料,不同形状的试样制作。机器结构简单,操作方便,灵活可靠,轻松省力。
主要技术规格: 1、行程:大于25mm 2、工作台规格:320mm×228mm 3、裁刀规格:按用户或标准要求(选配) 4、外型尺寸:520mm×450mm×520mm 5、净重:50kg
XQZH-1手动型缺口制样机/XQZH-2半自动型缺口制样机
该产品主要用于制备悬臂梁和简支梁冲击试验的试样缺口。本制样机所制备试样的缺口完全符合IS0179、IS0180、GB/T1043、GB/T1843标准的规定,缺口深度由千分尺来控制。该产品具有结构简单、操作方便、精度高等特点,广泛应用于化工行业,科研单位、大专院校、质量检测部门。技术参数:1、刀具行程:24mm2、进刀速度:最大速度为4mm/min3、进给量:0.5mm/行程4、进给行程:10mm5、试样类型。I型、II型、Ⅲ型、Ⅳ型6、缺口类型:A型、B型、C型
7、刀具参数:(可根据用户要求任选三种)
缺口类型
试 样 类 型
缺口剩余
厚 度
缺口底部圆弧半径
或缺口宽度
缺口开角
A
Ⅰ、Ⅱ、Ⅲ、Ⅳ、
0.8d
R=0.25±0.05 mm
45°±1°
B
R=1.0 ±0.05 mm
C1
Ⅰ、Ⅱ、Ⅲ
2/3d
0.8 ±0.1 mm
0°直口
C2
2.0 ± 0.2mm
WZ-50型微型制样机
本产品专为煤炭分析化验试样的制备而设计生产,与传统制样设备相比,具有结构小巧,造型美观、使用可靠、维护方便、噪音小、功耗低等优点,特别是采用220V交流电源,使其具有广泛的适用性。性能满足GB474要求。
◆ 电源:200V 50Hz
◆ 电机功率(W):180
◆ 装料量(g):50
◆ 重量(kg):28
◆ 外形尺寸(mm):250×250×330
wz50微型制样机使用说明书:(节选)
概 况
本产品是媒质分析化验制样的专用设备,与传统的制样机相比,它具有以下优点:
• 设计合理,外型美观。
• 重量与体积均是传统式的四分之一,占位小,包装运输方便。
• 操作简便,安全可靠。
• 电源为 220 伏、无须架动力电。
• 节约能源,电机为 180 瓦,(传统式为 1.1 千瓦)。为了你的安全,开机前请按以下说明操作。
......
使用前
• 开关务必在“关”位。
• 不允许空机运转。
• 务必将煤杯正确安放。
• 接地牢靠。
• 使用方法
• 逆时针旋松锁母,同时将手柄选松数圈,腕部稍稍抬起,并顺手取出煤杯,打开杯盖,讲污垢擦拭干净。
• 将试样(约 50 克)放入煤杯内,(先放撞击块),盖上杯盖。
• 煤杯外缘侧壁上的窝孔对准销钉 1 ,以此定位,左右摆动煤杯,使销钉 2 进入杯盖下端的窝孔。
• 旋紧手柄(无须太紧),使手柄的端头进入杯盖上面的窝孔内,并同时旋紧锁母,即可开机。
• 约 3 分钟关机,做样完毕,按使用方法的第一条取下煤杯。
• 提示
1 、做完试样后,有时会出现煤杯盖打不开的现象,是煤杯室被真空的缘故,您只需用碰物在杯底敲击一下或数下即可。
EPS 1/8 破碎缩分联合制样机
该设备主要用于煤炭和其他块状物料的试样制备,可连续完成筛分、破碎和缩分三道工序,特别适合制样量比较大的实验室使用。
◆入料粒度:≤60mm
◆出料粒度:≤6~13mm,可调
◆适应水分:≤11%(收到基全水分)
◆缩分比:1:9
◆精确度:≤6mm,0.4%,≤13mm,0.7%
◆制样效率:≤13mm,300~500kg/h ,≤6mm,200~300kg/h
◆电源:三相AC 380V,50HZ
◆电机功率:1.5KW
◆重量:约400kg
◆外形尺寸(长×宽×高)mm:1100×590×1160
EPS-1/8破碎缩分联合制样机使用说明书(节选)
一、用途与特点
EPS1/8-Ⅱ型破碎缩分联合制样机是根据“煤样的制备方法”GB474-83要求,在原机器的基础上做了较大改进。主要特点:一是将格槽数量和宽度改动后,使物料下落更流畅,不易堵塞。二是传动结构改进后,降低噪声,维修方便,工作可靠。该机主要用于煤炭和其他块状物料的试样制备,可连续完成筛分、破碎和缩分三道工序。特别适合制样量比较大的试验室使用。因此广泛应用于煤炭、地质、冶金、建材、电力、化工等系统试验室,是一种新型的联合制样设备。
二.工作原理
该机共用机体、缩分器、破碎机器、振筛器、电机和机诫传动等六部份组成如图(一)。机体是一个联合整体,振筛器起到自动给料和筛分两项功能,小粒度料直接进入缩分器,大粒度料送入破碎机,待破碎后再送入缩分器。缩分器有两组三分器,组成两级缩分,一级缩分有五个格槽,中间一个为取样槽,由于给料口宽度和缩分器运动距离都等于三个格槽宽度,保证了缩分器运动到任何位置上,都包括中间格槽,而且只有三个格槽宽度缩分,达到取样三分之一,舍弃三分之二目的,使物料在不同时间、不同部位均匀有规律地采取试样,使所取试样能代表全部送入机器的物料。二级缩分有三个格槽,通过二级缩分达到九分之一目的。机诫传动部分是通过一台电机的转动带动破碎机,振筛器和缩分器运动,整机结构可靠。电器控制部分由起动按钮和磁力起动器组成,操作极为简单可靠。
图一 结构原理图
1,机体 2,缩分器3,破碎机器4,振筛机5,电机6,机械传动
三.主要技术性能
1. 入料粒度:≤60mm;
2. 出料粒度: ≤6mm或13mm;
3. 适应水分: ≤11%(收到基全水分);
4. 缩分比:约1:9
5. 精确度: ≤6mm 0.4%
≤13mm 0.7%
6.制样效率: ≤6mm 200-300kg/min
≤13mm 300-500kg/min
7.电动机功率:1.5kw 380v
8.外形尺寸:1100mm*590mm*1160mm
9.重量:约400kg
四、电器原理图
五、使用方法
1.整机有四个地脚丝,安装在平稳坚固地面上。
2.打开缩分器前板和护罩,擦拭各运动部件,加注适量黄油。
3.用手转动破碎机的配重轮,观察各运动部件是否正常,特别应观察缩分器和筛分下料器的准线是否对应在一条直线上,否则可调节连杆的长度。
4.根据出料粒度,调节好破碎机颚板间隙。
5.将接料斗放入取样处。
6.接好电源,试运转,观察各部运动情况,待一切正常后,上好护罩和缩分器前板,即可正式使用。
7.将物料放在筛子后部,开动电机,即可自动筛分、破碎、缩分。
注意:(1)、上料速度应与机器在破碎速度同步,不要一次加料太多。
(2)、接料斗装满后及时换斗。
(3)、根据需要还可将制取的样品,通过机器再缩分一次,可取得八十一分之一的试样。
8、制样完毕后应将机器擦拭干净,运动部件应注意经常注适量的润滑油。
六、故障排除
1、机器开动后振筛器不下料
原因:电动机反转,将电源两相对调即可。
2.缩分比相差太大。
原因:(1)、筛低下料口与缩分器中心不在一条直线上,应调节中心。
(2)、缩分器格槽变形,或格槽内有杂物堵塞,清除堵物,修正格槽。
(3)、一级缩分取样格槽没有对正二级缩分器中间格槽,应调节二级缩分器,然后固定牢。

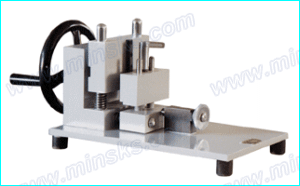

MKS6017缺口制样机
特点及用途:手动缺口制样机是悬臂梁、简支梁式冲击试验机做非金属材料冲击韧性试验时所用缺口试样的制样设备,本设备可供科研机关、大专院校、非金属材料生产厂等单位的实验室制作缺口试样使用。该机技术参数符合ISO179-1993、ISO180-1993及GB/T1043-93、GB/T1843-1996标准规定的要求。
技术参数: 1、刀具行程:24mm 2、进刀最大速度:4mm/min 3、试样类型:1型、2型、3型 4、缺口类型:A型、B型、C型 5、刀具参数:A型刀具:45±1度 r=0.25±0.025 B型刀具:45±1 r=1.0±0.025 C1型刀具:45±1 r=0.1±0.02 C2型刀具:厚度1=2±0.1 r<=0.1 C3型刀具:厚度2=0.8±0.1 r=0.2±0.05 型材专用:45±1 r=0.2±0.05 6、进给量:0.5mm/行程 7、进给行程:10mm
MKS6016哑铃制样机一. 概述哑铃型制样机适用于将塑料半硬质、硬质非金属材料制取为哑铃形、矩形等标准试样,将试样毛坯直接装入相应夹具内夹紧,紧贴旋转的铣刀进行铣削成型,切屑由吸尘器吸入,随机配套符合GB/T 1040《塑料拉伸性能试验方法》中规定的I、II型哑铃型试样夹具,也可按用户要求定制。二. 主要技术指 1铣刀转速:2800rpm 2、电源:220V±10% 50Hz 3外形:400mm×400mm×350mm 4、重量:30kg
全自动哑铃制样机概述:哑铃型制样机适用于塑料拉伸试验中哑铃型试件的制备,可制备各种尺寸的哑铃形状。此机器制样效率高,所制出的试样尺寸准确,并配有切削碎屑吸收装置,有利于环境卫生。符合GB/T1040—92 GB8804.1.2 等标准,用于非金属拉伸试验中哑铃型试样的制备。可以制取下列试样:1)GB/T1040—92“塑料拉伸性能试验方法”中规定的Ⅰ、Ⅱ型哑铃形试样。2)GB/T19810-2005。3)哑铃型制样机 用于制备硬质非金属材料样片,可制备符合GB/T1040、GB/8804.1、GB/8804.2等标准的试样样条及客户提出的其它标准试样样条。4)试样总长≤150mm,宽20~50mm,厚1~50mm的长条试样。全自动哑铃制样机技术参数:1、铣刀直径:φ10mm2、铣刀转数:3000r/min3、工作台面尺寸:长500mm×宽380mm4、试样台移动速度:0~50mm/min可调5、试样厚度:1~50mm6、重 量:85kg7、电源电压:交流380V±10%,50Hz8、功 率:3.2KW产品特点:本机是采用机器人方式控制加工样品,解决了人工手动加工样品中存在的危险和样品品质不好把控的问题,还解决了加工样品是废料和粉尘回收的问题。首先我们的机器是通过自动化程序控制来加工样品的,机器加工区域是全封闭的,我们只要夹好样条后,关好门,点击开始加工,机器会自动完成样品的加工。加工好后,样品回到原点,我们打开门先清理废料后取下样品,再加工下一个样品。样品的夹持方式:我们的样品是通过气动夹具夹持的,这样解决了手动夹具夹不紧的问题,保证了样品的加工质量。样品加工的刀具:

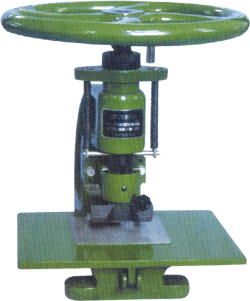

MKS-6003冲片机
特点及用途:本机用于将橡胶、塑料、皮革及其他特殊材料冲切成各种标准规定的试片,供试验时用。亦可充当小型冲床使用
技术参数:1、行程:大于25mm2、工作台规格:320mmX228mm 3、裁刀规格:按用户或标准要求(选配)4、外形尺寸:520mmX450mmX520mm

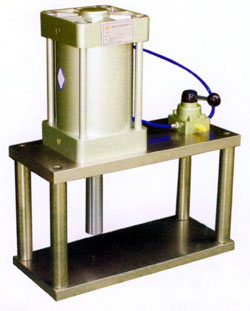

MKS-6004气动冲片机
特点及用途:该机用于冲裁拉伸试片及其它各种形状的试片.简易方便,可根据用户需要,配备各种刀具。
技术参数: 1、最大行程:130mm2、工作台规格:350mm*200mm 3、有效面积:175mm*140mm 4、使用气压:0.4--0.6Mpa
XCJ-I型冲片机本机适用范围广,可以更换不同的成型刀具制作出多种不同形状的非金属材料试验所需的软片、薄膜等标准或非标准试样。适合多种不同性能,不同材料,不同形状的试样制作。机器结构简单,操作方便,灵活可靠,轻松省力,依靠凸轮原理大大减轻了操作人员的工作强度。主要技术规格: 最大冲裁压力:20KN压力行程:50mm工作台尺寸:300×200 mm外型尺寸:420×480×510 mm(长×宽×高)净重:75Kg
